Mitsubishi Electric

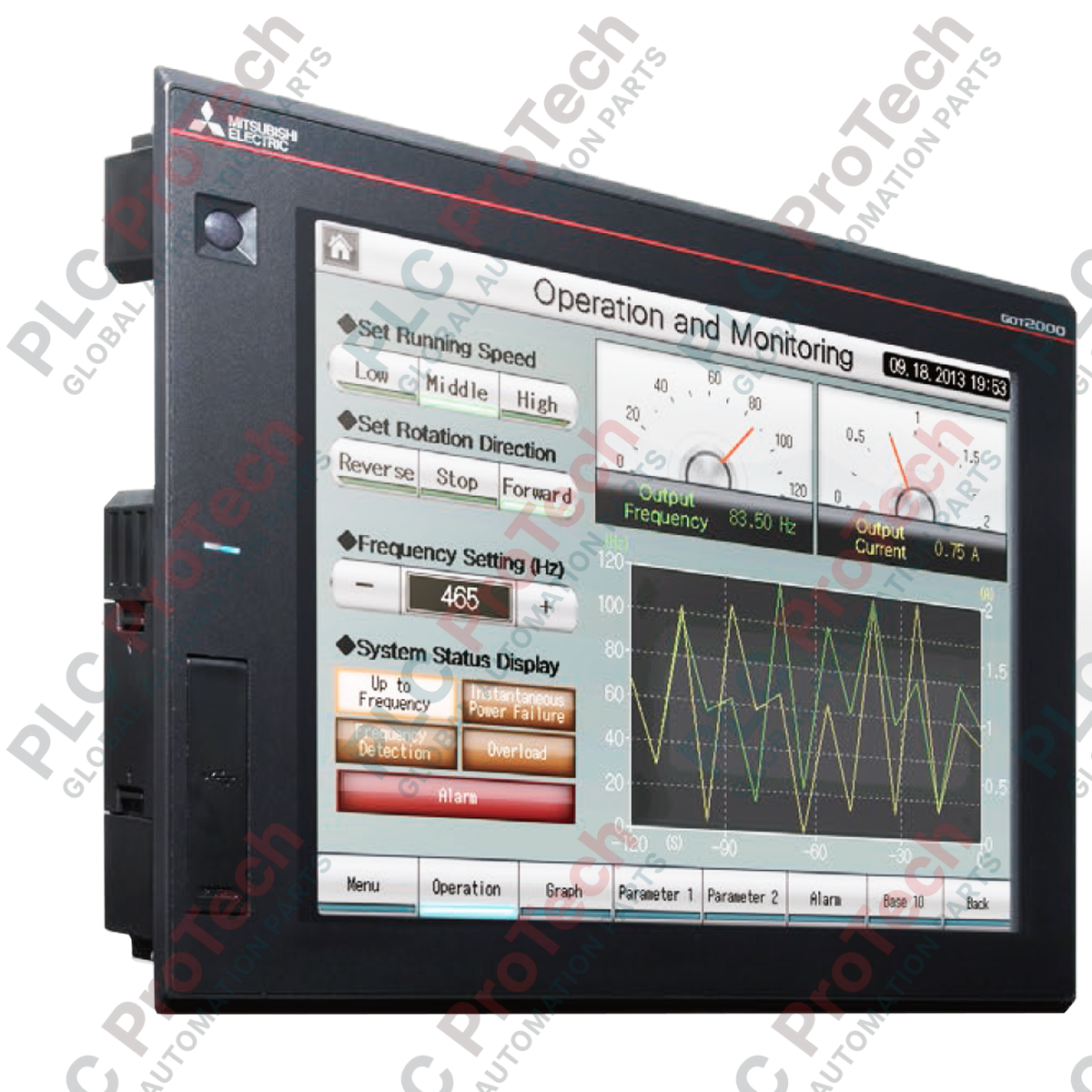

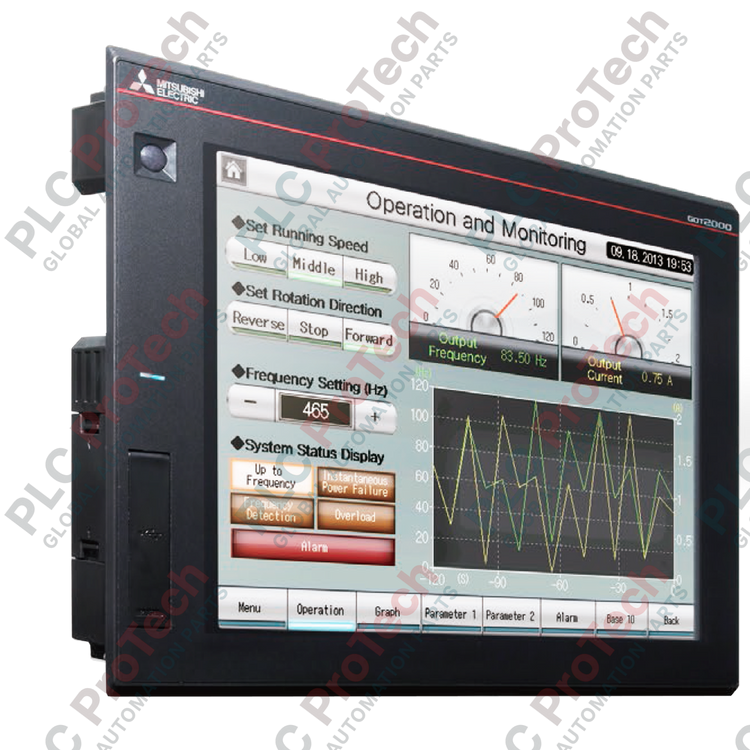

رابط اپراتوری HMI سری GOT2000 مدل Mitsubishi Electric GT2310-VTBA

SKU GT2310-VTBA

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Mitsubishi Electric

  • شماره محصول: GT2310-VTBA

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: پنل‌های اپراتوری HMI

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 8000g

  • ابعاد: ۳۰۳ میلی‌متر x ۲۱۸ میلی‌متر x ۵۶ میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

Mitsubishi Electric GT2310-VTBA با ارائه نمایش تصویری قابل‌اعتماد از دستگاه‌ها در خطوط تولید خودکار، به‌عنوان یک پایانه اپراتوری گرافیکی با وضوح بالا در پلتفرم GOT2000 عمل می‌کند. این نمایشگر TFT با اندازه 10.4 اینچ، وضوح شفاف VGA را با قابلیت‌های ارتباطی متنوع سریال و اترنت ترکیب می‌کند و تبادل داده پرسرعت با کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC)، درایوهای دورمتغیر و کنترل‌کننده‌های دما را تضمین می‌کند. این دستگاه که برای محیط‌های صنعتی سنگین طراحی شده، در محفظه‌ای مقاوم قرار دارد و پنل جلویی آن دارای درجه حفاظت IP67f است؛ بنابراین در برابر نفوذ مایعات و آلودگی ذرات معلق در هوا مقاومت بالایی دارد.

ویژگی‌های کلیدی

  • نمایشگر با وضوح بالا: صفحه‌نمایش LCD رنگی TFT با اندازه 10.4 اینچ و وضوح VGA معادل 640 × 480 که تا 65,536 رنگ را برای نمایش صفحه‌های عیب‌یابی و نمودارهای روند با جزئیات بالا پشتیبانی می‌کند.
  • عملکرد چندلمسی: صفحه‌نمایش لمسی مقاومتی آنالوگ که تعامل کاربر، پیمایش در سیستم و واردکردن دقیق نقاط تنظیم را آسان می‌کند.
  • مجموعه گسترده اتصالات: رابط‌های یکپارچه شامل اترنت 10/100 Base-TX، درگاه‌های سریال RS-232 و RS-422/485 برای اتصال هم‌زمان به شبکه‌های متنوع اتوماسیون.
  • حافظه قابل‌گسترش: درگاه اختصاصی کارت حافظه SD و درگاه میزبان USB (نوع A) برای ثبت آسان داده‌ها، پشتیبان‌گیری از پروژه‌ها و به‌روزرسانی میان‌افزار.
  • منبع تغذیه جهانی: منبع تغذیه AC با بازه گسترده داخلی که ولتاژهای 100 تا 240 ولت AC را بدون ترانسفورماتور کاهنده خارجی می‌پذیرد.

کاربردها

  • نظارت بر خطوط مونتاژ خودرو و سلول‌های کاری رباتیک.
  • کنسول‌های کنترل تصفیه‌خانه‌های آب و فاضلاب.
  • خطوط بسته‌بندی و فرآوری مواد غذایی و نوشیدنی که به شست‌وشوی منظم نیاز دارند.
  • یکپارچه‌سازی سیستم‌های تهویه مطبوع، اتوماسیون ساختمان و کنترل محیطی.

مشخصات فنی

پارامتر مقادیر مشخصات
سازنده Mitsubishi Electric
شماره مدل GT2310-VTBA
سری GOT2000 (GT23)
اندازه و نوع نمایشگر LCD رنگی TFT با اندازه 10.4 اینچ
وضوح تصویر VGA (640 × 480 پیکسل)
طیف رنگ نمایشگر 65,536 رنگ
نور پس‌زمینه LED سفید (غیرقابل‌تعویض)
ولتاژ تغذیه ورودی 100 تا 240 ولت AC (+10٪، -15٪)، 50/60 هرتز
مصرف برق حداکثر 38 W (نور پس‌زمینه خاموش: 8 W یا کمتر)
درجه حفاظت IP67f (پنل جلویی هنگام نصب) / IP20 (پنل پشتی)
دمای کارکرد 0 تا 55 درجه سانتی‌گراد (نصب افقی)
ابعاد فیزیکی (W × ارتفاع × عمق) 303 میلی‌متر × 218 میلی‌متر × 56 میلی‌متر
ابعاد برش پنل 289 میلی‌متر × 200 میلی‌متر
کشور مبدأ ژاپن
وزن ارسال (محاسبه‌شده) 2.50 کیلوگرم

اتصالات و رابط‌ها

درگاه رابط نوع کانکتور شرح عملکرد
اترنت RJ45 (10BASE-T/100BASE-TX) اتصال PLC، انتقال برنامه‌نویسی، میزبانی وب‌سرور یکپارچه.
RS-232 D-Sub 9-pin (نری) اتصال نقطه‌به‌نقطه به کنترلر یا دستگاه‌های قدیمی.
RS-422/485 D-Sub 9-pin (مادگی) شبکه‌سازی ارتباط سریال چندنقطه‌ای.
میزبان USB Type A (سرعت بالا) ثبت داده‌ها در حافظه فلش USB، اتصال لوازم جانبی صفحه‌کلید و ماوس.
دستگاه USB Mini-B (سرعت بالا) اتصال مستقیم به رایانه برای بارگذاری/دریافت پروژه‌ها از طریق GT Works3.

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

GT2310-VTBA جایگزینی مستقیم با همان فرم‌فاکتور برای نمایشگرهای قدیمی GT1575 و GT1675 Series با اندازه ۱۰٫۴ inch است. اندازه برش پنل ۲۸۹ mm x ۲۰۰ mm حفظ شده است و امکان ارتقای سریع در محل را بدون تغییر ساختاری در درهای کنترل موجود فراهم می‌کند. توجه داشته باشید پروژه‌های برنامه‌نویسی‌شده در GT Works3 را می‌توان با تغییر تنظیمات پلتفرم سخت‌افزاری مقصد در درخت پیکربندی نرم‌افزار، به‌سرعت به این مدل منتقل کرد.

اشتباهات رایج در کاربرد و نکات مهندسی

هنگام استفاده از HMI در محیط‌هایی با دمای محیطی بالا، برای تسهیل همرفت طبیعی، اطراف محفظه ۱۰ mm فاصله خالی بگذارید. اگر پنل را به‌صورت عمودی نصب می‌کنید، مطمئن شوید نمایشگر در معرض تابش مستقیم خورشید نباشد تا از تخریب کریستال مایع جلوگیری شود. برخلاف سری رده‌بالای GT27، سری GT23 امکان افزودن کارت ورودی ویدئو را ندارد؛ اگر به یکپارچه‌سازی دوربین مداربسته در سالن تولید نیاز دارید، این نکته را در نظر بگیرید.

نکات راه‌اندازی و سیم‌کشی

برای ارتباطات مطمئن، یک ارت عملکردی کلاس D (FG) مجزا و بدون نویز را با استفاده از سیم ضخیم، مستقیماً به صفحه پشتی محفظه وصل کنید. کابل‌های ارتباطی اترنت و سریال را در همان داکت سیم‌کشی خطوط برق AC پرقدرت یا کابل‌های خروجی VFD عبور ندهید. این کار مانع از آن می‌شود که تداخل الکترومغناطیسی چرخه‌های فراخوانی HMI-PLC را مختل کند.

دستورالعمل‌های نصب

هشدار حیاتی: پیش از ایجاد اتصالات فیزیکی، مطمئن شوید تمام ورودی‌های برق (هم تغذیه اصلی و هم مدارهای حلقه کنترل خارجی) قطع و قفل‌گذاری و برچسب‌گذاری شده‌اند. پیش از لمس ترمینال‌ها، شارژ باقی‌مانده در اینورترهای VFD و بانک‌های خازنی مجاور باید کاملاً تخلیه شود.
1 مطمئن شوید ابعاد برش پنل دقیقاً ۲۸۹ mm x ۲۰۰ mm است و ضخامت پنل محفظه بین ۲٫۰ mm تا ۴٫۰ mm قرار دارد.
2 دستگاه را داخل برش قرار دهید و مطمئن شوید واشر لاستیکی یکپارچه در امتداد محیط به‌درستی جا افتاده است تا درجه حفاظت IP67f حفظ شود.
3 متعلقات نصب ارائه‌شده را در شیارهای مشخص‌شده روی محفظه قرار دهید و آن‌ها را با گشتاور تعیین‌شده (۰٫۳۶ تا ۰٫۴۸ N-m) محکم کنید تا از تاب برداشتن سازه جلوگیری شود.
4 سیم‌های تغذیه برق AC را به بلوک ترمینال وصل کنید، ترمینال ارت عملکردی را به صفحه پشتی تابلو متصل کنید و پیش از برق‌دار کردن سیستم، پوشش محافظ ترمینال را محکم ببندید.

FAQ

برای برنامه‌نویسی GT2310-VTBA به چه نسخه‌ای از نرم‌افزار نیاز است؟

این پنل HMI به بسته نرم‌افزاری GT Works3 از شرکت Mitsubishi Electric نیاز دارد. برای دسترسی به همه ویژگی‌های سخت‌افزاری و پارامترهای ارتباطی سری GT23، استفاده از نسخه 1.112S یا جدیدتر توصیه می‌شود.

آیا می‌توانم پنل قدیمی سری GT15 یا GT16 را با GT2310-VTBA جایگزین کنم؟

بله. این HMI دارای برش استاندارد پنل با ابعاد 289 در 200 میلی‌متر است که با ابعاد مدل‌های قدیمی 10.4 اینچی GT15 و GT16 GOT مطابقت دارد؛ بنابراین می‌توان آن را بدون تغییر مکانیکی جایگزین کرد.

ولتاژ کاری استاندارد این رابط اپراتور چقدر است؟

برق GT2310-VTBA از طریق منبع تغذیه AC یکپارچه با بازه گسترده تأمین می‌شود که ولتاژ 100 تا 240 VAC و فرکانس 50/60 Hz را می‌پذیرد. برای کارکرد دستگاه به منبع تغذیه خارجی 24 VDC نیازی نیست.

آیا این دستگاه از گزینه‌های توسعه ارتباطی خارجی پشتیبانی می‌کند؟

خیر. برخلاف سری GT27 با کارایی بالا، سری GT23 به رابط‌های داخلی Ethernet، RS-232 و RS-422/485 متکی است و از واحدهای اختیاری برای اتصال به باس یا CC-Link IE پشتیبانی نمی‌کند.
