تولیدکننده: Mitsubishi Electric
شماره محصول: HF-KP73B
کشور سازنده:ایالات متحده آمریکا
نوع محصول: موتورهای سروو AC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2900g
ابعاد: ۸۰ میلی‌متر x ۸۰ میلی‌متر x ۱۵۳.۸ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

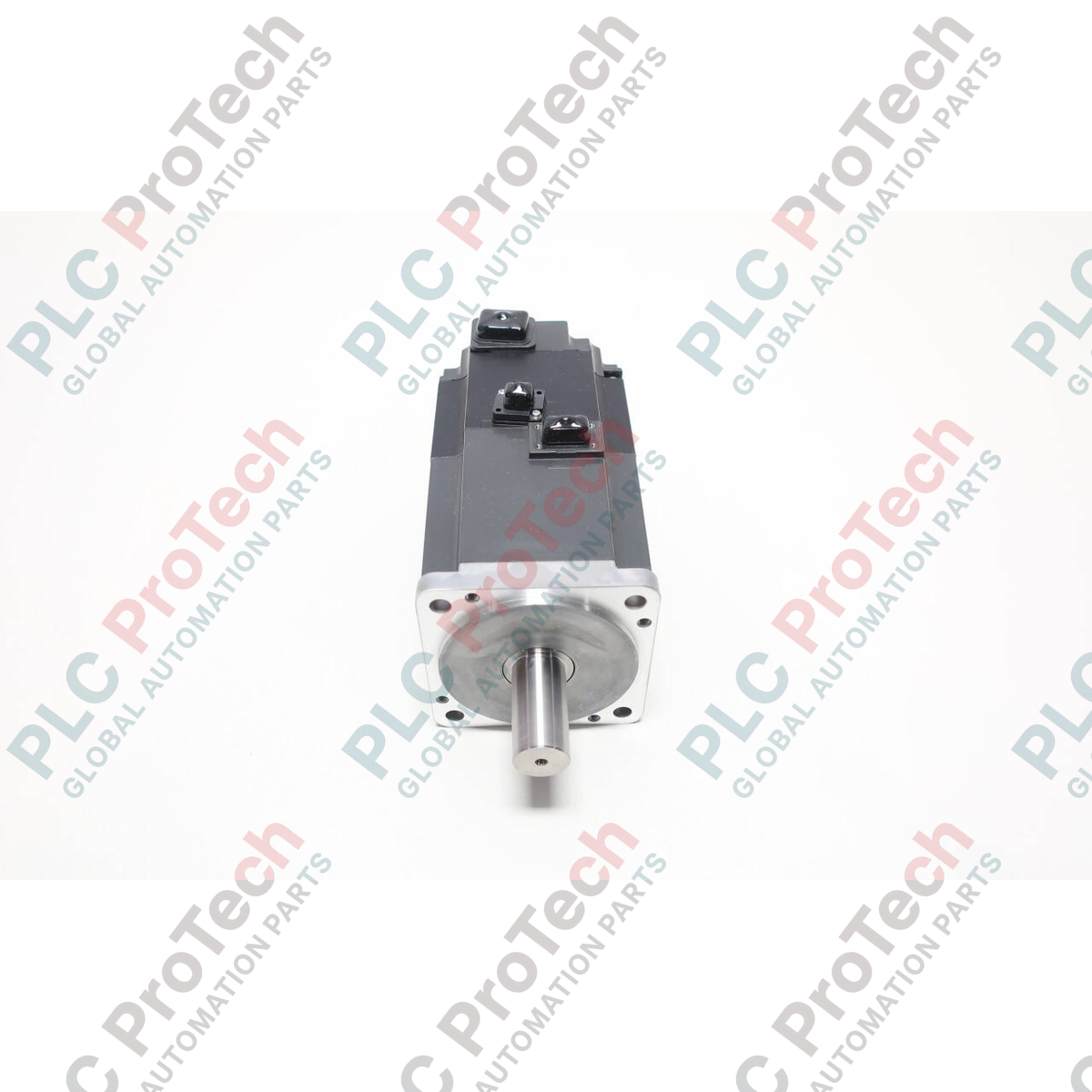

موتور سروو AC Mitsubishi Electric HF-KP73B که برای پروفایل‌های حرکتی با دقت بالا و اینرسی کم طراحی شده است، عملکردی قابل‌اعتماد را در معماری‌های کنترلی MELSERVO-J3 و MR-JN ارائه میدهد. این محرک چرخشی صنعتی با توان خروجی نامی 750 وات (0.75 کیلووات) و ترمز نگهدارنده الکترومغناطیسی یکپارچه، برای کاربردهای محور عمودی مناسب است؛ کاربردهایی که در آن‌ها حفظ بار هنگام قطع برق اهمیت حیاتی دارد. این موتور با اندازه فریم جمع‌وجور 80 میلی‌متر طراحی شده و ضمن حفظ چگالی گشتاور بالا، فضای فیزیکی موردنیاز را در محفظه‌های فشرده به حداقل می‌رساند.
| پارامتر | مقدار / مشخصات |
|---|---|
| تولیدکننده | میتسوبیشی الکتریک |
| شماره مدل | HF-KP73B |
| سری | سری MELSERVO HF-KP |
| توان خروجی نامی | 750 وات (0.75 کیلووات) |
| سازگاری منبع تغذیه | کلاس 3 فاز 200VAC (در صورت جفت‌شدن با درایوهای MR سازگار، با برق تک‌فاز 200VAC نیز قابل استفاده است) |
| جریان نامی | 5.2 آمپر |
| جریان پیک | 15.6 آمپر |
| سرعت نامی | 3000 دور بر دقیقه |
| حداکثر سرعت | 6000 دور بر دقیقه |
| گشتاور نامی | 2.4 نیوتن‌متر |
| حداکثر گشتاور | 7.2 نیوتن‌متر |
| اینرسی روتور | 1.52 × 10^-4 کیلوگرم-مترمربع (با ترمز یکپارچه) |
| ولتاژ ترمز الکترومغناطیسی | 24 VDC (از 10%- تا 10%+) |
| مصرف توان ترمز الکترومغناطیسی | 10 وات در دمای 20 درجه سانتی‌گراد |
| مشخصات شفت | قطر 19 میلی‌متر (تلرانس h6) |
| درجه حفاظت در برابر نفوذ | IP65 (بدون احتساب محل عبور شفت) |
| دمای محیط کارکرد | 0 تا 40 درجه سانتی‌گراد |
| وزن خالص موتور | 2.9 کیلوگرم (6.39 پوند) |
| وزن حمل (محاسبه‌شده) | 4.0 کیلوگرم (8.81 پوند) |
| ابعاد محفظه موتور | 80 میلی‌متر × 80 میلی‌متر × 153.8 میلی‌متر (بدون احتساب طول شفت) |
| سیم اتصال / نوع کانکتور | رنگ سیم / پایه‌ها | تخصیص عملکردی |
|---|---|---|
| سیم کابل برق | قرمز | ورودی توان موتور فاز U |
| سفید | ورودی توان موتور فاز V | |
| مشکی | ورودی توان موتور فاز W | |
| سبز / زرد | زمین فریم (PE) | |
| سیم ترمز الکترومغناطیسی | آبی (یا زرد با برچسب) | کنترل ترمز +24VDC (غیرقطبی) |
| آبی (یا مشکی با برچسب) | کنترل ترمز 0VDC (غیرقطبی) | |
| رابط رمزگذار | کانکتور دایره‌ای چندپین | بازخورد ارتباط سریال با وضوح بالا به تقویتکننده سروو سری MR |
HF-KP73B استاندارد طراحی کم‌اینرسی 200V در ابعاد فیزیکی MELSERVO-J3 را نشان میدهد. هنگام یکپارچه‌سازی این واحد با تقویت‌کننده‌های MR-J3-70A یا MR-J3-70B، اطمینان حاصل کنید که پیکربندی پارامترها با شناسه دقیق موتور سری HF-KP مطابقت داشته باشد. توجه کنید که جایگزینی موتور قدیمی HC-KFS73B با HF-KP73B مستلزم بررسی سازگاری پارامترها در تقویتکننده سروو است، زیرا فناوری انکودر از افزایشی به مطلق سریال با وضوح بالا تغییر کرده است.
ترمز الکترومغناطیسی یکپارچه صرفاً به‌عنوان ترمز نگهدارنده برای حفظ موقعیت هنگام بی‌برق‌بودن موتور طراحی شده است. هرگز نباید از آن برای کاهش سرعت فعال یا توقف اضطراری هنگام چرخش دینامیکی شفت استفاده شود، زیرا این کار موجب فرسایش زودهنگام مواد لنت اصطکاکی داخلی و لغزش موقعیت تحت بار می‌شود. همیشه بررسی کنید که بارهای شعاعی از 392 N و بارهای محوری از 147 N بیشتر نباشند تا از خرابی یاتاقان جلوگیری شود.
هنگام مسیردهی کابل‌های مدار ترمز و مدار قدرت، سیم‌های تغذیه ترمز 24VDC را بدون محافظت کافی، موازی با کابل‌های خروجی قدرت موتور عبور ندهید. نویز حامل PWM با فرکانس بالا از خطوط خروجی U/V/W درایو سروو می‌تواند ولتاژهای گذرا را روی سیم‌پیچ ترمز القا کند و باعث تق‌تق متناوب ترمز یا لغزش‌های جزئی شود. همیشه یک دیود جذب‌کننده اضافه‌ولتاژ را موازی با کنتاکت‌های رله کنترل ترمز نصب کنید تا هنگام بی‌برق‌شدن سیم‌پیچ، پس‌جهش القایی سرکوب شود.
پیش از آغاز نصب مکانیکی یا کارهای تشخیصی الکتریکی، همه منابع تغذیه ورودی اصلی تقویتکننده سروو را قطع کنید و حداقل 15 دقیقه صبر کنید تا خازن‌های باس DC داخلی کاملاً تخلیه شوند. پیش از دست‌زدن به سیم‌های اتصال برق، با استفاده از ولت‌متر کالیبره‌شده، وجود 0VDC را در ترمینال‌بلوک درایو تأیید کنید.
