• HF-SN302J-S100
1 1

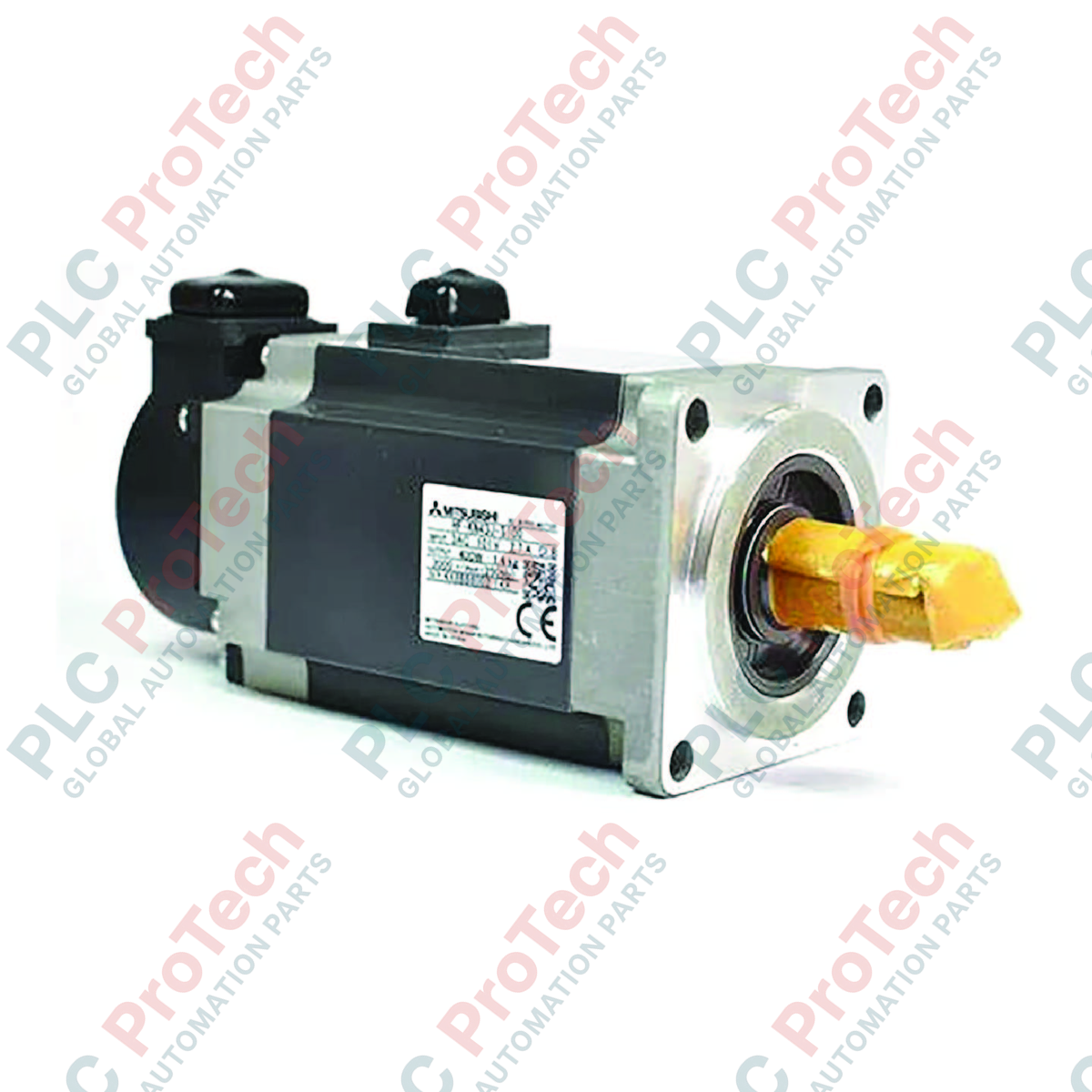

موتور سروو AC سری HF-SN مدل HF-SN302J-S100 میتسوبیشی الکتریک

موتور سروو AC سری HF-SN مدل HF-SN302J-S100 میتسوبیشی الکتریک

فقط 10 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Mitsubishi Electric

  • شماره محصول: HF-SN302J-S100

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: موتورهای سروو AC

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 10500g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

موتور سروو AC با اینرسی متوسط و عملکرد بالا Mitsubishi Electric HF-SN302J-S100 برای کاربردهای کنترل حرکت صنعتی که نیازمند تحویل گشتاور پایدار و قابل اعتماد هستند طراحی شده است. این موتور به گونه‌ای مهندسی شده که به طور یکپارچه در اکوسیستم درایو MELSERVO کار کند و دقت بالایی در کنترل سرعت و موقعیت ارائه دهد. با طراحی الکترومغناطیسی مقاوم، نسبت گشتاور به اینرسی را بهینه می‌کند تا عملکرد پایداری حتی در چرخه‌های شتاب‌گیری یا کاهش سرعت سریع تضمین شود.

طراحی سری HF-SN سازگاری با ماشین‌آلات سنگین را تضمین می‌کند. ادغام مهر و موم روغن داخلی از نفوذ رطوبت و مه روغن به ساختارهای سیم‌پیچی داخلی و مجموعه انکودر محافظت می‌کند و عمر مفید دستگاه را در محیط‌های سخت کارخانه افزایش می‌دهد. تنظیمات معمول سیستم شامل جفت کردن این موتور با تقویت‌کننده‌های سروو سازگار میتسوبیشی برای کنترل حرکت حلقه بسته است.

ویژگی‌ها

  • طراحی روتور با اینرسی متوسط برای بهینه‌سازی تطابق بار مکانیکی و پایداری بالا.
  • مهر و موم روغن یکپارچه شفت از آلودگی روغن، رطوبت و گرد و غبار جلوگیری می‌کند.
  • طراحی سیم‌پیچی با چگالی بالا که خروجی نامی ۳.۰ کیلووات را در ابعاد جمع و جور ارائه می‌دهد.
  • رتبه حفاظت محیطی IP67 عملکرد قابل اعتماد در شرایط مرطوب یا پر گرد و غبار را تضمین می‌کند.
  • رابط‌های اتصال مقاوم برای کابل‌کشی مطمئن برق و بازخورد انکودر.

کاربردها

  • سیستم‌های خودکار حمل و نقل مواد و نقاله‌ها.
  • ماشین‌آلات بسته‌بندی، لفاف‌بندی و کارتن‌سازی.
  • فرآوری نساجی و سیستم‌های کنترل کشش.
  • سیستم‌های موقعیت‌یابی چندمحوره گانتری و خطوط مونتاژ خودکار.

مشخصات فنی

سازنده میتسوبیشی الکتریک
مدل/شماره قطعه HF-SN302J-S100
سری سری HF-SN
نوع محصول موتور سروو AC
خروجی نامی ۳.۰ کیلووات
سرعت نامی ۲۰۰۰ دور در دقیقه
مهر و موم روغن مجهز (نوع J)
رتبه IP IP67 (به جز بخش عبور شفت)
کلاس اینرسی اینرسی متوسط
وزن حمل و نقل ۱۰.۵ کیلوگرم

راهنمای نصب

برای اطمینان از عملکرد صحیح و جلوگیری از خرابی مکانیکی، پارامترهای نصب زیر را رعایت کنید:

  • تراز نصب: اطمینان حاصل کنید که هم‌محوری دقیق بین شفت موتور و بار محرک برقرار باشد. عدم تراز می‌تواند منجر به سایش زودرس یاتاقان‌ها و لرزش شود.
  • مسیر کابل‌ها: کابل‌های برق و بازخورد انکودر را جداگانه مسیر دهید تا تداخل الکترومغناطیسی (EMI) به حداقل برسد. شعاع‌های خم استاندارد برای همه کابل‌ها را حفظ کنید.
  • شرایط محیطی: دمای محیط را در محدوده عملیاتی استاندارد (۰ تا ۴۰ درجه سانتی‌گراد) نگه دارید. از قرار گرفتن مداوم بخش عبور شفت در معرض تجمع مایعات خودداری کنید.
  • زمین کردن: ترمینال زمین بدنه موتور را به طور محکم به سیستم زمین حفاظتی اصلی تابلو کنترل متصل کنید.
Loading product navigation…
Key Features:
#AC Servo Motors #Mitsubishi HF-SN

What is the rated output and speed of the HF-SN302J-S100?
The motor features a rated output of 3.0 kW and a rated speed of 2000 r/min.

Does this model include a built-in oil seal?
Yes, the 'J' indicator in the model number (HF-SN302J-S100) specifies that the motor is equipped with an integrated oil seal.

What is the environmental protection rating for the HF-SN302J-S100?
The motor housing is rated IP67, which provides high resistance to dust and temporary water ingress, excluding the shaft-through opening.

What is the weight of this motor for shipping purposes?
The shipping weight of the Mitsubishi Electric HF-SN302J-S100 AC Servo Motor is approximately 10.5 kg.

ارسال سریع جهانی

  • تحویل استاندارد: ۴-۶ روز کاری از طریق DHL، FedEx و UPS.
  • ارسال فوری: ارسال همان روز برای سفارش‌های موجود در انبار که قبل از ساعت ۲:۰۰ بعدازظهر (GMT+8) ثبت شده‌اند.
  • پوشش جهانی: خدمات به بیش از ۱۵۰ کشور، شامل تحویل سریع به عربستان سعودی و امارات.

بازگشت کالا و گارانتی

  • ضمانت ۳۰ روزه: بازگشت کالا برای محصولات موجود در انبار با بسته‌بندی اصلی و مهر کارخانه پذیرفته می‌شود.
  • گارانتی ۱۲ ماهه: هر قطعه صنعتی با گارانتی فنی حرفه‌ای ما پشتیبانی می‌شود.

سفارش‌ها از دوشنبه تا جمعه پردازش و تحویل داده می‌شوند (به جز تعطیلات رسمی).


برای شرایط کامل واجد شرایط بودن، هزینه‌های بازگردانی و جزئیات بازگشت بین‌المللی، لطفاً سیاست رسمی ما را مشاهده کنید سیاست بازپرداخت و بازگشت کالا .
