تولیدکننده: Mitsubishi Electric
شماره محصول: HG-SR102
کشور سازنده:ایالات متحده آمریکا
نوع محصول: موتورهای سروو روتاری
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 6700g
ابعاد: ۳۴ سانتیمتر × ۱۸ سانتیمتر × ۲۸ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

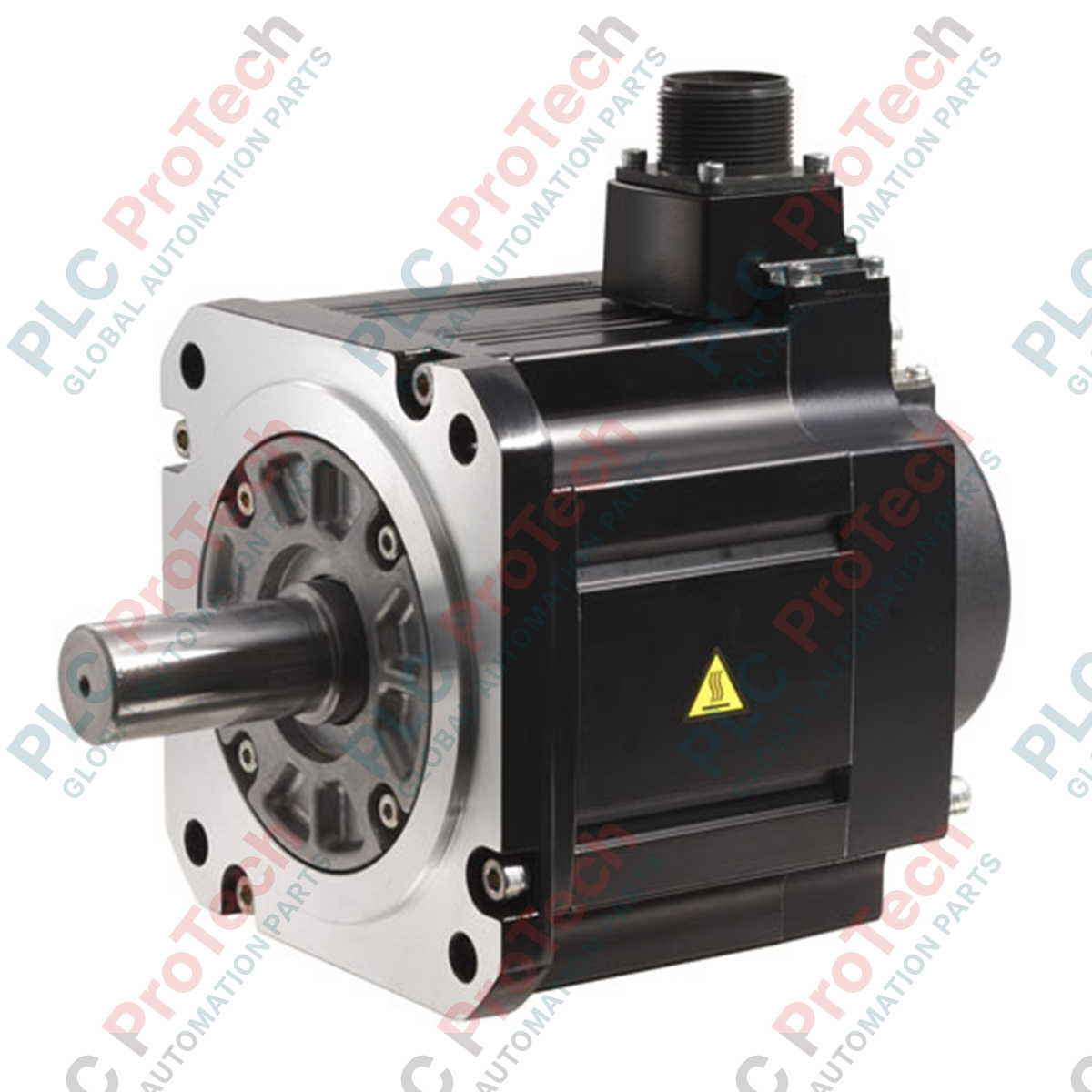

این واحد چرخشی با اینرسی متوسط و عملکرد بالا که در کلاس توان ۲۰۰ ولت کار میکند و با نام Mitsubishi Electric HG-SR102 شناخته میشود، گشتاور پیوسته را برای کاربردهای موقعیتیابی خودکار ارائه میدهد. این موتور که برای یکپارچهسازی با پلتفرم MELSERVO-J4 ساخته شده است، کنترل دقیق حرکت را در محیطهای چالشبرانگیز اتوماسیون کارخانه فراهم میکند. این موتور با بهرهگیری از رمزگذار ۲۲ بیتی با وضوح بالا، پاسخ دینامیکی استثنایی و قابلیت اطمینان بالای بازخورد موقعیت را ارائه میدهد و برای ماشینآلات جابهجایی مواد، نمایهسازی و بستهبندی پرسرعت مناسب است.
| پارامتر مشخصات | مقدار |
|---|---|
| سازنده | میتسوبیشی الکتریک |
| شماره مدل | HG-SR102 |
| سری | سری MELSERVO-J4 |
| توان خروجی نامی | ۱٫۰ کیلووات |
| کلاس ولتاژ | ۲۰۰ ولت AC |
| سرعت نامی | ۲۰۰۰ دور بر دقیقه |
| حداکثر سرعت | ۳۰۰۰ دور بر دقیقه |
| گشتاور نامی | ۴٫۸ نیوتنمتر |
| حداکثر گشتاور | ۱۴٫۳ نیوتنمتر |
| جریان نامی | ۵٫۶ آمپر |
| حداکثر جریان | ۱۷٫۰ آمپر |
| ممان اینرسی (J) | ۱۱٫۶ × ۱۰^-۴ کیلوگرم*مترمربع |
| آشکارساز سرعت/موقعیت | رمزگذار مطلق/افزایشی ۲۲ بیتی (۴٬۱۹۴٬۳۰۴ پالس بر دور) |
| کلاس حرارتی | ۱۵۵ (F) |
| ساختار حفاظتی | IP67 (بهجز دهانه شفت) |
| دمای کاری | ۰ تا ۴۰ درجه سانتیگراد (غیر یخزننده) |
| بارهای مجاز شفت | شعاعی: ۹۸۰ نیوتن، محوری: ۴۹۰ نیوتن |
| وزن محصول | ۶٫۷ کیلوگرم |
| وزن حمل | ۸٫۰ کیلوگرم |
| ابعاد محصول | ۳۴ سانتیمتر × ۱۸ سانتیمتر × ۲۸ سانتیمتر |
هنگام نوسازی خطوط اتوماسیون قدیمی از موتورهای سری HC-SFS102 به معماری مدرن MELSERVO-J4، مدل HG-SR102 معادل مستقیم عملکردی محسوب میشود. بااینحال، توجه داشته باشید که کابلهای اتصال انکودر و ابعاد فیزیکی بین این سریها متفاوت هستند؛ برای اتصال موفق به تقویتکنندههای سری MR-J4، آداپتورهای تبدیل و کابلکشی بهروزشده موردنیاز است.
کارکردن موتور در محفظههای کوچک و کاملاً درزبندیشده، بدون صفحات خنککننده خارجی، میتواند باعث ایجاد گرمایش موضعی شود. موتور برای دفع گرما به فلنج نصب خود متکی است؛ مطمئن شوید سطح نصب حداقل الزامات مربوط به مساحت و ضخامت را که در دفترچه راهنمای MR-J4 آمده است، برآورده میکند تا از بروز خطاهای اضافهبار حرارتی (E7 یا E9) جلوگیری شود. موتورهای استاندارد سری HG-SR دارای کاسهنمد روغن یکپارچه نیستند. برای سامانههایی که روی گیربکسهای روغنحمام نصب میشوند یا در معرض پاشش روغن قرار دارند، گونه HG-SR102J را انتخاب کنید تا از تخریب سیمپیچ جلوگیری شود.
سیگنالهای فرکانسبالای انکودر سریال ۲۲ بیتی به تخلیه الکترواستاتیکی و تداخل الکترومغناطیسی حساس هستند. کابلکشی انکودر را همیشه از داخل یک لوله فولادی اختصاصی و دارای اتصال زمین عبور دهید یا آن را دستکم ۳۰ سانتیمتر از خطوط اصلی برق (خطوط فاز U/V/W) دور نگه دارید. محفظه موتور را مستقیماً با استفاده از یک تسمه همبندی با امپدانس فوقالعاده پایین به صفحه اتصال زمین تقویتکننده متصل کنید تا خطاهای ناشی از پتانسیل شناور حذف شوند.
هشدار حیاتی
پیش از آغاز نصب، تمام خطوط اصلی برق سهفاز و ولتاژ کنترل را ایزوله کرده و قفلوبرچسبگذاری کنید. دستکم ۱۵ دقیقه صبر کنید تا خازنهای داخلی تقویتکننده تخلیه شوند. پیش از هرگونه دستکاری فیزیکی، وضعیت بیانرژی بودن را در تمام ترمینالهای موتور (U، V، W و ارت) بررسی کنید.
همراستاسازی مکانیکی: مرکز محور را با مجموعه بار، با استفاده از کوپلینگ انعطافپذیر، همراستا کنید. بارهای شعاعی را کمتر از ۹۸۰ N و بارهای محوری را کمتر از ۴۹۰ N نگه دارید تا از خرابی زودهنگام یاتاقان جلوگیری شود.
گشتاور پیچهای نصب: فلنج موتور را با استفاده از بستهای مستحکم، بهطور ایمن به قاب نصب پیچ کنید. الگوی گشتاور مشخصشده توسط سازنده اصلی را بهصورت یکنواخت روی تمام سوراخهای سازهای اعمال کنید.
اتصالات الکتریکی: فازهای برق U، V و W را وصل کنید و ترتیب چرخش صحیح را نسبت به ترمینالهای تقویتکننده سروو حفظ کنید. سیم ارت حفاظتی را مستقیماً به شاسی متصل و محکم کنید.
اتصال انکودر: کانکتور فیدبک ۲۲ بیتی را وصل کنید و مطمئن شوید غلاف آببندی IP67 کاملاً محکم قفل شده است تا از نفوذ مایع خنککننده یا گردوغبار جلوگیری شود.
