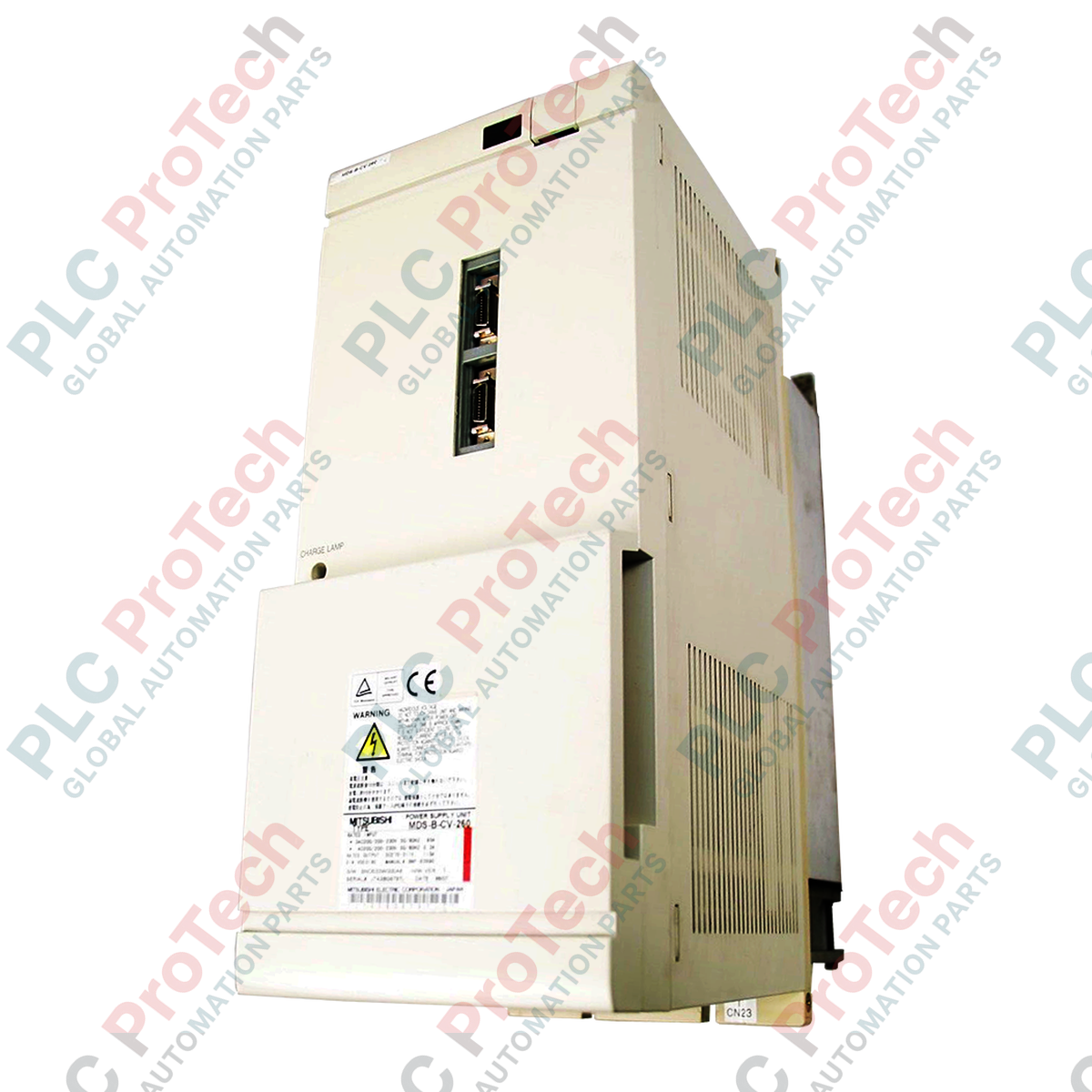

ماژول منبع تغذیه سروودرایو سری MDS-B میتسوبیشی الکتریک، مدل MDS-B-CV-260

توضیحات

واحد Mitsubishi Electric MDS-B-CV-260 با تأمین توان DC یکسوشده برای معماری‌های درایو باس مشترک سری MDS، یک منبع تغذیه توان بالا است که برای پیکربندی‌های CNC و سرووی چندمحوره طراحی شده است. این بخش مبدل مستحکم، توان AC ورودی سه‌فاز را به باس ولتاژ DC تنظیم‌شده تبدیل می‌کند و انرژی پاک و مطمئن را مستقیماً به تقویت‌کننده‌های سروو و درایوهای اسپیندل جفت‌شده توزیع می‌کند. این واحد به‌عنوان بخشی از معماری تخصصی سیستم MELDAS، برای کاربردهای سرووی خطی و دورانی که به چگالی توان و پایداری عملیاتی استثنایی در محیط‌های صنعتی سنگین نیاز دارند، بهینه شده است.

ویژگی‌های کلیدی

• خروجی باس DC تنظیم‌شده: توان DC پایدار را از طریق شینه‌های باس با رسانایی بالا به ماژول‌های سروو و اسپیندل مجاور منتقل می‌کند.
• کاهش نویز با بازده بالا: برای یکپارچه‌سازی موازی با دو فیلتر خط LF-380K بهینه شده است تا از تداخل الکترومغناطیسی (EMI) جلوگیری کند.
• یکپارچه‌سازی CNC: از طریق پیوندهای نوری یا سریال پرسرعت، ارتباطی بی‌وقفه برقرار می‌کند تا عیب‌یابی وضعیت را به‌صورت بلادرنگ برای واحدهای کنترل MELDAS فراهم کند.
• مدیریت توان بازگشتی: مجهز به سیستم کنترل بازگشتی با ظرفیت بالا برای مدیریت جهش‌های انرژی معکوس هنگام کاهش سرعت شدید محورها.

کاربردها

• محورهای ماشین‌ابزار خودکار و کاربردهای فرزکاری سنگین.
• شبکه‌های سرووی موتور خطی با دقت بالا.
• سلول‌های رباتیک صنعتی چندمحوره که به آرایش‌های توان با باس مشترک نیاز دارند.

مشخصات فنی

اتصالات و رابط‌ها

یافته‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

MDS-B-CV-260 به نسل قدیمی سخت‌افزار درایو ماژولار MELDAS MDS-B تعلق دارد. این مدل معمولاً می‌تواند جایگزین مدل‌های مبدل قدیمی‌تر در همان پیکربندی فریم شود، اما تیم‌های مهندسی باید بررسی کنند که واحدهای درایو متناظر، یعنی سری MDS-B-V1/V2، از ویرایش‌های میان‌افزار کنترلی سازگار پشتیبانی می‌کنند تا از خطاهای همگام‌سازی باس درایو جلوگیری شود.

خطاهای رایج کاربردی و نکات مهندسی

در عملیات کاهش سرعت سنگین و پیوسته، مطمئن شوید پارامترهای سیستم تخلیه انرژی بازگشتی در سمت CNC به‌درستی پیکربندی شده‌اند. نادیده‌گرفتن ظرفیت کل بازتولید انرژی سیستم می‌تواند باعث بروز مکرر خطاهای اضافه‌ولتاژ DC با کدهای هشدار 30 یا 3A شود. اطمینان حاصل کنید خنک‌کاری کابینت، دمای محیط اطراف واحد را نزدیک به ۵۵ درجه سلسیوس یا کمتر نگه می‌دارد.

نکات راه‌اندازی و سیم‌کشی

هنگام سیم‌کشی فیلترهای نویز موازی، طول سیم‌های رابط هر دو حلقه فیلتر LF-380K موازی را یکسان نگه دارید تا از عدم تعادل جریان و قطع حرارتی زودهنگام در ترمینال‌های فیلتر جلوگیری شود. برای جلوگیری از ازدست‌رفتن بسته‌های ارتباطی در لینک CNC، اتصال صحیح شیلد به صفحه زمین محفظه الکتریکی برای سیگنال‌های کنترلی الزامی است.

دستورالعمل‌های نصب
