تولیدکننده: Mitsubishi Electric
شماره محصول: ME96NSR
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کنتورهای توان الکترونیکی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1500g
ابعاد: ۱۵۰ × ۱۵۰ × ۱۵۰ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

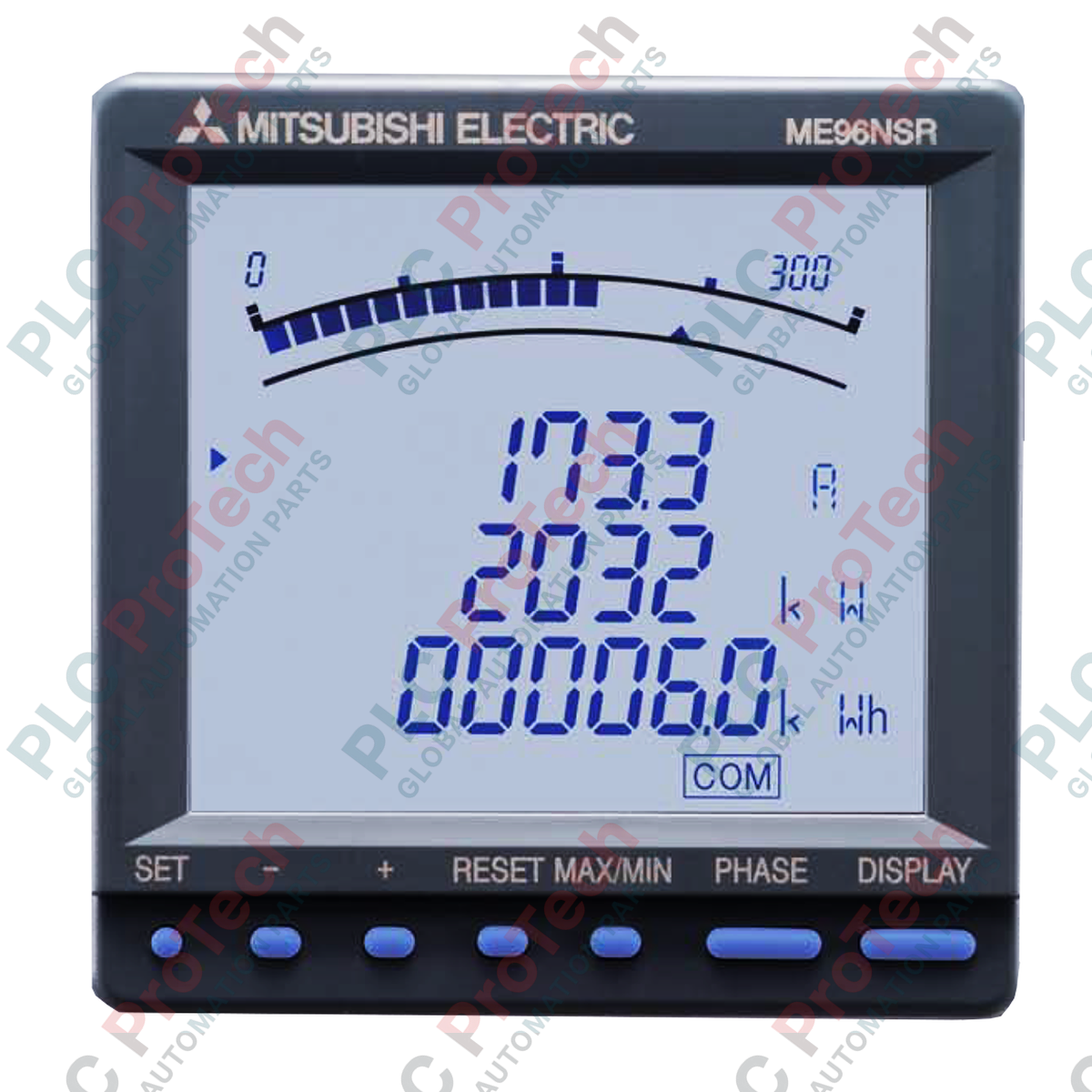

دستگاه چنداندازهگیری الکترونیکی پنلمونت Mitsubishi Electric ME96NSR که برای تسهیل پایش دقیق توان و ممیزی صرفهجویی انرژی در تابلوهای برق پرتراکم طراحی شده است، ردیابی بسیار دقیقی از متغیرهای حیاتی شبکه برق AC ارائه میدهد. این ابزار در تابلو نصب میشود و در یک برش استاندارد ۹۶×۹۶ میلیمتر (۱/۴ DIN) قرار میگیرد و عملکرد چندین آمپرمتر و ولتمتر آنالوگ سنتی را در یک واحد دیجیتال قابلاعتماد و بادوام تجمیع میکند. دستگاه با بهرهگیری از LCD تکرنگ شفاف و دارای نور پسزمینه، همراه با نمودار میلهای بصری به سبک صفحه مدرج، به اپراتورهای محلی امکان میدهد جریان، ولتاژ، توان اکتیو/راکتیو، انرژی اکتیو و اعوجاج هارمونیکی را پایش کنند. صفحه پشتی انعطافپذیر آن از ماژولهای ارتباطی و ورودی/خروجی اختیاری پشتیبانی میکند و امکان یکپارچهسازی بیوقفه با چارچوبهای اتوماسیون، ازجمله معماریهای CC-Link و MODBUS، را فراهم میسازد.
| پارامتر | مقادیر مشخصات |
|---|---|
| تولیدکننده | میتسوبیشی الکتریک |
| شماره مدل | ME96NSR |
| رابط نمایشگر | نمایشگر LCD تکرنگ با نور پسزمینه (نمایشگر سگمنتی و نمودار میلهای) |
| ولتاژ کنترل کمکی | ۱۱۰ تا ۲۴۰ ولت AC (+۱۰٪، ۱۵٪-)، ۵۰/۶۰ هرتز؛ ۷۵ تا ۱۴۰ ولت DC |
| اتصالات ورودی | سهفاز چهار سیمه، سهفاز سه سیمه، تکفاز سه سیمه، تکفاز دو سیمه |
| دقت اندازهگیری | ولتاژ/جریان: ۰٫۵٪، توان اکتیو: ۰٫۵٪، انرژی اکتیو: کلاس ۱٫۰ (IEC62053-21) |
| دمای محیط عملیاتی | ۵- تا ۵۰ درجه سانتیگراد (حداکثر میانگین روزانه: ۳۵ درجه سانتیگراد) |
| دمای محیط نگهداری | ۲۰- تا ۶۰ درجه سانتیگراد |
| رطوبت عملیاتی | ۳۰٪ تا ۸۵٪ رطوبت نسبی (بدون چگالش) |
| ابعاد فیزیکی (عرض×ارتفاع×عمق) | ۹۶ × ۹۶ × ۹۶ میلیمتر |
| انطباق با استانداردها | EMC: EN61326-1:2006، ایمنی: EN61010-1:2001 |
| وزن (خالص) | ۰٫۵ کیلوگرم |
| وزن حمل (محاسبهشده) | 1.5 کیلوگرم (با بستهبندی صنعتی محافظ معمول) |
| ابعاد بستهبندی (محاسبهشده) | 150 × 150 × 150 میلیمتر |
| بلوک برچسب ترمینال | تخصیص مدارهای عملکردی |
|---|---|
| MA، MB | ترمینالهای ورودی تغذیه کمکی مدار کنترل (110-240V AC / 75-140V DC) |
| P1، P2، P3، PN | نقاط اندازهگیری مدار ورودی ولتاژ (فازهای 1، 2، 3 و نول) |
| 1S، 1L / 2S، 2L / 3S، 3L | حلقههای ترانسفورماتور ورودی جریان (S: اتصال CT در سمت منبع، L: اتصال CT در سمت بار) |
| ترمینال ارت (GND) | نقطه اتصال زمین شاسی دستگاه |
ME96NSR به سری قدیمی کنتورهای «Super Dial» تعلق دارد. اگرچه در بیشتر پیکربندیهای 96×96 میلیمتری، مانند سری جدیدتر ME96SS، سازگاری نصب مستقیم فیزیکی وجود دارد، توجه داشته باشید که ماژولهای توسعه باید با خانواده محصول مربوطه مطابقت داشته باشند. از نصب اجباری بلوکهای ارتباطی اختیاری ME96SS در شکافهای پشتی ME96NSR خودداری کنید، زیرا همترازی پایههای رابط و درایورهای میانافزار آنها تفاوت قابلتوجهی دارد.
یکی از خطاهای رایج مهندسی، ناسازگاری مقدار نامی فیزیکی ثانویه ترانسفورماتور جریان (CT) ــ معمولاً 1A یا 5A ــ با تنظیم نرمافزاری مقیاسبندیشده در منوی تنظیمات ME96NSR است. انتخاب نادرست در منو باعث انحراف کامل ثباتهای توان اکتیو و انتگرالگیری انرژی میشود، بدون آنکه کد خطای تشخیصی دستگاه فعال شود. هنگام روشنکردن اولیه، نسبتهای CT خارجی را بررسی و بهدرستی پیکربندی کنید.
سیگنالهای ترانسفورماتور جریان را همیشه با استفاده از کابل زوجتابیده شیلددار مسیردهی کنید و برای به حداقل رساندن نویز الکترومغناطیسی در حلقههای اندازهگیری، آنها را از شینههای اولیه ولتاژ بالا جدا نگه دارید. ترمینال S2 همه ترانسفورماتورهای جریان را به یک اتصال زمین محلی و تمیز مدار کنترل وصل کنید. در صورت استفاده از ماژولهای توسعه، پیش از اعمال تغذیه کنترلی مطمئن شوید ماژولها کاملاً در جای خود نشستهاند و پیچهای نگهدارنده آنها قفل شدهاند تا از قطع ارتباط جلوگیری شود.
مطمئن شوید برش مربعی پنل با ابعاد دقیق 92 × 92 میلیمتر (+0.8/-0 میلیمتر) آماده شده و عاری از پلیسه است.
قاب ME96NSR را از سمت جلو از داخل برش پنل عبور دهید و مطمئن شوید واشر محافظ گردوغبار بهصورت صاف روی سطح بیرونی پنل قرار گرفته است.
دستگاه را از پشت، با استفاده از براکتهای نصب کشویی ارائهشده، محکم کنید. پیچهای گیره را بهطور یکنواخت سفت کنید تا کنتور بدون تغییر شکل دادن قاب پلاستیکی ثابت شود.
اتصال سیمهای ولتاژ، جریان (ثانویه CT)، زمین و تغذیه کمکی را دقیقاً مطابق نمودار سیمکشی فاز مربوطه روی بدنه انجام دهید.
