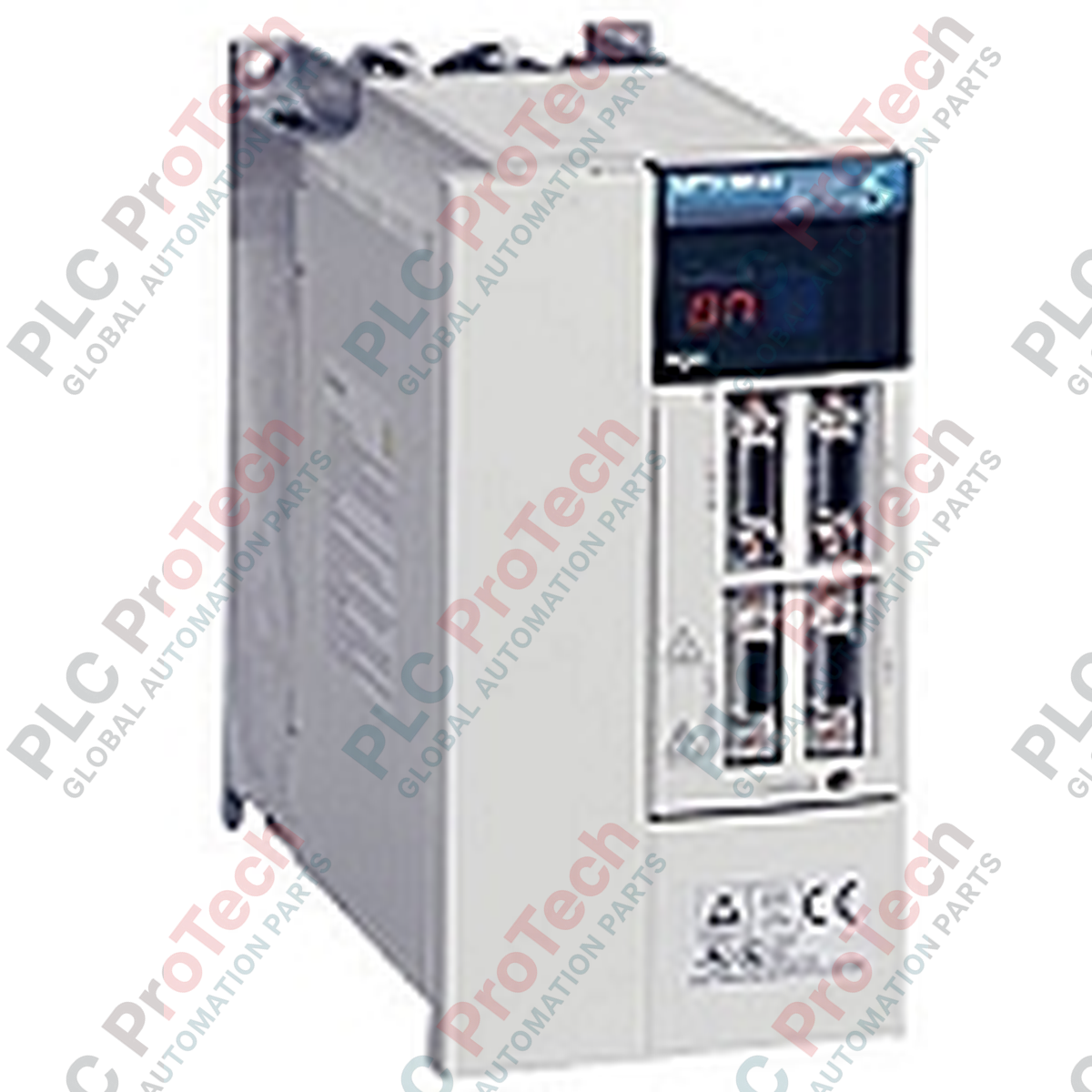

تقویت‌کننده سروو AC میتسوبیشی الکتریک MR-J2S-100A از سری MELSERVO J2-Super

Q: MR-J2S-100A روی چه چیزی خطای AL.30 را نشان میدهد؟

AL.30 نشاندهنده خطای احیا است. این خطا زمانی رخ میدهد که انرژی احیایی بازگشتی به درایو از ظرفیت مقاومت احیایی داخلی بیشتر شود. برای رفع آن، یک گزینه احیایی خارجی مانند MR-RB32 نصب کنید و پل اتصال کوتاه بین ترمینالهای P و D را بردارید.

Q: آیا میتوانم MR-J2S-100A را با برق تکفاز ۲۳۰ ولت راهاندازی کنم؟

MR-J2S-100A رسماً برای ورودی برق سهفاز ۲۰۰ تا ۲۳۰ ولت AC رتبهبندی شده است. سازنده استفاده از یک درایو ۱٫۰ کیلوواتی با برق تکفاز را توصیه نمیکند، زیرا ممکن است باعث ریپل بیشازحد باس DC شود و در حالت بار، خطاهای افت ولتاژ (AL.10) ایجاد کند.

Q: برای پیکربندی پارامترهای این درایو از چه نرمافزاری استفاده میشود؟

پیکربندی MR-J2S-100A با استفاده از نرمافزار MR Configurator شرکت میتسوبیشی، بهطور مشخص Setup121E یا نسخههای جدیدتر، انجام میشود. این نرمافزار از طریق یک کابل سریال RS-232C یا RS-422 به پورت CN3 متصل میشود.

SKU MR-J2S-100A

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Mitsubishi Electric
شماره محصول: MR-J2S-100A
کشور سازنده:ایالات متحده آمریکا
نوع محصول: درایوهای سروو AC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: 280 x 210 x 130 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

تقویت‌کننده سروو Mitsubishi Electric MR-J2S-100A برای ارائه کنترل حرکت با دقت بالا در سیستم‌های خودکار طراحی شده است و تنظیم حلقه‌بسته قدرتمندی را برای کاربردهای موقعیت‌یابی صنعتی فراهم می‌کند. این ماژول درایو ۱٫۰ کیلوواتی به‌طور یکپارچه در معماری‌های استاندارد کنترل ادغام می‌شود و با دریافت فرمان‌های آنالوگ و ورودی‌های قطار پالس پرسرعت، موتورهای دوار سازگار MELSERVO را با پاسخ دینامیکی استثنایی به حرکت درمی‌آورد.

ویژگی‌های کلیدی

بازخورد با وضوح بالا: کاملاً با انکودرهای مطلق و افزایشی ۱۷ بیتی (۱۳۱۰۷۲ پالس در هر دور) سازگار است و دقت موقعیت‌یابی بالایی ارائه می‌دهد.
حالت‌های کنترل چندمنظوره: از حالت‌های کنترل موقعیت، سرعت و گشتاور پشتیبانی می‌کند و امکان تغییر حالت‌ها از طریق فرمان‌های ورودی/خروجی خارجی را دارد.
تنظیم خودکار بلادرنگ: این سیستم اینرسی بار مکانیکی را به‌طور پیوسته تحلیل می‌کند و پارامترهای بهره را در حین کار به‌صورت خودکار تنظیم می‌کند.
مدارهای حفاظتی یکپارچه: حفاظت‌های داخلی در برابر اضافه‌جریان، اضافه‌ولتاژ احیاکننده، اضافه‌بار، خطاهای ارتباطی انکودر و فرار حرارتی.
ابعاد فشرده: طراحی بهینه هیت‌سینک امکان چیدمان متراکم تابلوهای کنترل را با حداقل فاصله موردنیاز فراهم می‌کند.

کاربردها

مراکز ماشین‌کاری CNC چندمحوره و ماشین‌آلات فرزکاری دقیق.
سیستم‌های پرسرعت بسته‌بندی، برچسب‌زنی و جابه‌جایی مواد.
ربات‌های دروازه‌ای برداشت و جای‌گذاری خودکار و سیستم‌های مختصات دکارتی.
تجهیزات تولید نیمه‌رسانا و پردازش ویفر.
سیستم‌های کنترل کشش ماشین‌آلات نساجی و دستگاه‌های چاپ.

مشخصات فنی

پارامتر	مقدار مشخصه
سازنده	Mitsubishi Electric
شماره مدل	MR-J2S-100A
سری	MELSERVO J2-Super
توان خروجی نامی	۱٫۰ کیلووات (۱۰۰۰ وات)
منبع تغذیه مدار اصلی	سه‌فاز ۲۰۰–۲۳۰ VAC، ۵۰/۶۰ هرتز
نوسان مجاز ولتاژ	سه‌فاز ۱۷۰–۲۵۳ VAC
منبع تغذیه مدار کنترل	تک‌فاز ۲۰۰–۲۳۰ VAC، ۵۰/۶۰ هرتز
سیستم کنترل	کنترل PWM سینوسی / سیستم کنترل جریان
پاسخ فرکانسی سرعت	۵۵۰ هرتز یا بیشتر
ترمز دینامیکی	داخلی
روش خنک‌کاری	خنک‌کاری اجباری (فن یکپارچه)
درجه حفاظت محفظه	IP00 (نوع باز)
کشور سازنده	ژاپن
وزن حمل (محاسبه‌شده)	۳٫۰ کیلوگرم
ابعاد بسته‌بندی (محاسبه‌شده)	۲۸۰ × ۲۱۰ × ۱۳۰ میلی‌متر

اتصالات و رابط‌ها

کانکتور / ترمینال	تخصیص عملکرد / مدار
L1، L2، L3	ترمینال‌های ورودی برق اصلی AC (سه‌فاز ۲۰۰–۲۳۰ VAC)
L11، L21	ترمینال‌های ورودی برق AC مدار کنترل (تک‌فاز ۲۰۰–۲۳۰ VAC)
U، V، W	اتصالات خروجی توان موتور سروو (فازهای U، V، W)
P، C، D	ترمینال‌های گزینه ترمز احیاکننده (برای مقاومت داخلی، میله اتصال کوتاه بین P و D)
CN1A / CN1B	رابط‌های ورودی/خروجی کنترل، ورودی قطار پالس و فرمان آنالوگ
CN2	کانکتور بازخورد انکودر (رابط ۱۰ پین با چگالی بالا)
CN3	درگاه ارتباط سریال RS-232C / RS-422 برای اتصال رایانه شخصی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

MR-J2S-100A جانشین مستقیم و ارتقایافته تقویت‌کننده قدیمی MR-J2-100A است. هنگام مهاجرت از سری J2 قدیمی، پارامترها باید با استفاده از نرم‌افزار MR Configurator (Setup121E یا جدیدتر) تبدیل شوند. توجه داشته باشید که ابعاد نصب فیزیکی یکسان هستند، اما J2S از الگوریتم‌های بهبودیافته پردازش انکودر بهره می‌برد؛ بنابراین ممکن است موتورهای قدیمی J2 برای جلوگیری از خطاهای راه‌اندازی به تنظیم پارامتر نیاز داشته باشند.

اشتباهات رایج کاربردی و نکات مهندسی

در کاربردهای دارای اینرسی بالا یا کاهش سرعت سریع، مقاومت احیایی داخلی ممکن است بیش از حد گرم شود و خطای AL.30 (خطای احیا) را ایجاد کند. در صورت بروز این وضعیت، یک مقاومت احیایی خارجی (مانند MR-RB32) بین ترمینال‌های P و C نصب کنید و مطمئن شوید میله اتصال کوتاه نصب‌شده در کارخانه بین P و D کاملاً جدا شده است. جدا نکردن این میله هنگام استفاده از مقاومت خارجی، به مدار داخلی درایو آسیب می‌زند.

نکات راه‌اندازی و سیم‌کشی

در طول آزمایش اولیه روی میز یا راه‌اندازی اولیه بدون کنترلر میزبان، درایو خطای دائمی AL.E6 (توقف اضطراری) را نمایش می‌دهد. برای دور زدن این خطا در آزمایش، یک جامپر فیزیکی بین ترمینال EMG (CN1A، پایه 15) و SG (CN1A، پایه 10) سیم‌کشی کنید. همیشه اطمینان حاصل کنید که کابل انکودر متصل به CN2 از کابل زوج‌تابیده با دو لایه شیلد استفاده می‌کند و شیلد مستقیماً به پوسته کانکتور متصل شده است تا تداخل الکترومغناطیسی با فرکانس بالا کاهش یابد.

راهنمای نصب

هشدار بسیار مهم: پیش از لمس هر ترمینال، اطمینان حاصل کنید که تمام برق ورودی AC (L1، L2، L3 و L11، L21) کاملاً قطع شده است و LED شارژ روی پنل جلویی کاملاً خاموش شده است. ولتاژ باقی‌مانده باس DC می‌تواند از ۳۰۰ VDC بیشتر باشد و پس از خاموش شدن دستگاه تا چند دقیقه باقی بماند.

1

برای اطمینان از دفع بهینه گرما و اتصال مطمئن شاسی به زمین، تقویت‌کننده را به‌صورت عمودی روی یک پنل فلزی صاف و بدون رنگ نصب کنید.

2

برای تأمین جریان هوای کافی از طریق فن خنک‌کننده داخلی، در هر دو طرف دستگاه حداقل ۱۰ میلی‌متر و در بالا و پایین آن ۴۰ میلی‌متر فضای خالی حفظ کنید.

3

منبع تغذیه مدار کنترل را پیش از توان مدار اصلی (L1، L2، L3) یا هم‌زمان با آن به L11 و L21 متصل کنید تا از خطاهای همگام‌سازی جلوگیری شود.

4

نودِ کابل‌های توان موتور (U، V، W) و کابل‌های بازخورد انکودر را از لوله‌های مجزا عبور دهید و برای جلوگیری از کوپل نویز، حداقل ۳۰ سانتی‌متر فاصله بین آن‌ها حفظ کنید.

FAQ

MR-J2S-100A روی چه چیزی خطای AL.30 را نشان می‌دهد؟

AL.30 نشان‌دهنده خطای احیا است. این خطا زمانی رخ می‌دهد که انرژی احیایی بازگشتی به درایو از ظرفیت مقاومت احیایی داخلی بیشتر شود. برای رفع آن، یک گزینه احیایی خارجی مانند MR-RB32 نصب کنید و پل اتصال کوتاه بین ترمینال‌های P و D را بردارید.

آیا می‌توانم MR-J2S-100A را با برق تک‌فاز ۲۳۰ ولت راه‌اندازی کنم؟

MR-J2S-100A رسماً برای ورودی برق سه‌فاز ۲۰۰ تا ۲۳۰ ولت AC رتبه‌بندی شده است. سازنده استفاده از یک درایو ۱٫۰ کیلوواتی با برق تک‌فاز را توصیه نمی‌کند، زیرا ممکن است باعث ریپل بیش‌ازحد باس DC شود و در حالت بار، خطاهای افت ولتاژ (AL.10) ایجاد کند.

چگونه می‌توانم کد خطای AL.E6 را هنگام راه‌اندازی اولیه پاک کنم؟

AL.E6 هشدار توقف اضطراری است. این هشدار زمانی فعال است که ترمینال EMG باز باشد. برای پاک کردن این خطا هنگام آزمایش، بین ترمینال EMG (پین ۱۵ در CN1A) و ترمینال SG (پین ۱۰ در CN1A) یک جامپر وصل کنید.

برای پیکربندی پارامترهای این درایو از چه نرم‌افزاری استفاده می‌شود؟

پیکربندی MR-J2S-100A با استفاده از نرم‌افزار MR Configurator شرکت میتسوبیشی، به‌طور مشخص Setup121E یا نسخه‌های جدیدتر، انجام می‌شود. این نرم‌افزار از طریق یک کابل سریال RS-232C یا RS-422 به پورت CN3 متصل می‌شود.
