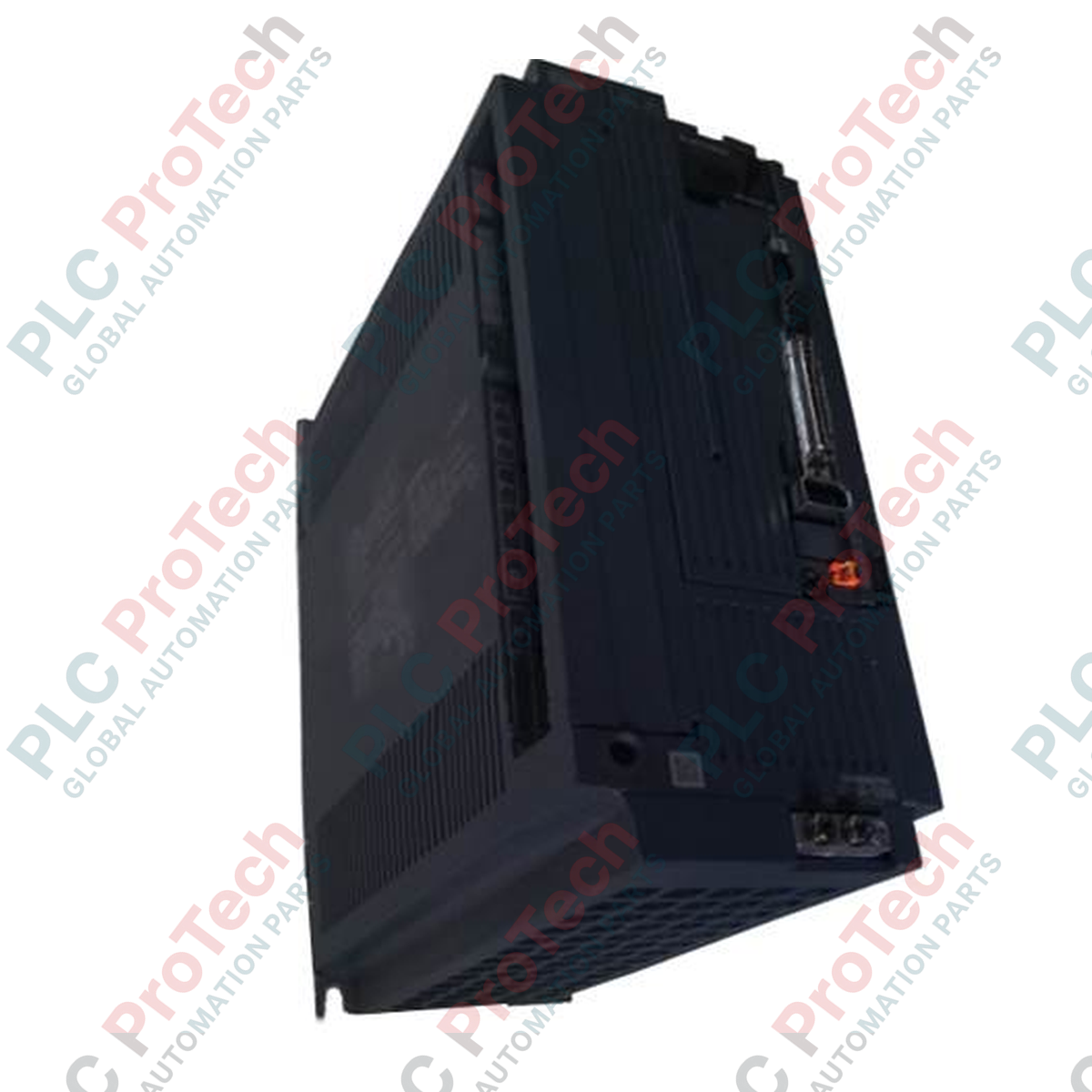

تقویتکننده سروو تکمحوره Mitsubishi Electric MR-J4-500A با ارائه کنترل حرکت با عملکرد بالا در معماریهای نوین اتوماسیون، بهعنوان واحدی بسیار قابلاعتماد عمل میکند. این واحد عمومی بهطور یکپارچه با شبکههای متنوع کنترل حرکت و با استفاده از قطار پالس یا فرمانهای ولتاژ آنالوگ کار میکند. این محصول که برای سری MELSERVO-J4 طراحی شده است، بازخورد انکودر ۲۲ بیتی با وضوح بالا، دقت برتر در موقعیتیابی و توان خروجی نامی ۵٫۰ کیلووات را فراهم میکند. قابلیتهای ایمنی توقف ایمن گشتاور (STO) داخلی و فیلترهای پیشرفته سرکوب ارتعاش با تنظیم خودکار، عملکرد صنعتی ایمن، روان و بسیار کارآمد را تضمین میکنند.
| پارامتر | مقدار مشخصات |
|---|---|
| سازنده | میتسوبیشی الکتریک |
| شناسه مدل | MR-J4-500A |
| نام سری | سری MELSERVO-J4 |
| رابط فرمان | رابط عمومی (قطار پالس / فرمان آنالوگ) |
| توان خروجی نامی موتور | ۵٫۰ کیلووات |
| ولتاژ نامی خروجی | AC سهفاز ۱۷۰ ولت |
| جریان نامی خروجی | ۲۸٫۰ آمپر |
| ورودی توان مدار اصلی | AC سهفاز ۲۰۰ تا ۲۴۰ ولت، ۵۰ هرتز / ۶۰ هرتز |
| جریان نامی مدار اصلی | ۲۱٫۷ آمپر |
| ورودی توان مدار کنترل | AC تکفاز ۲۰۰ تا ۲۴۰ ولت، ۵۰ هرتز / ۶۰ هرتز |
| جریان نامی مدار کنترل | ۰٫۳ آمپر |
| مصرف توان مدار کنترل | ۴۵ وات |
| نیازمندی منبع تغذیه رابط | DC24 V (±10٪)، ظرفیت جریان موردنیاز ۰٫۵ آمپر (شامل CN8) |
| سامانه کنترل | کنترل PWM موج سینوسی و سامانه کنترل جریان |
| ترمز دینامیکی | داخلی |
| ظرفیت مقاومت احیاکننده | داخلی (۱۳۰ وات) |
| عملکردهای ارتباطی | اتصال USB (به رایانه)، RS-422 / RS-485 (حداکثر ۳۲ محور) |
| استانداردهای گواهی ایمنی | EN ISO 13849-1 رده ۳ PL e، IEC 61508 SIL 3، EN 62061 SIL CL 3، EN 61800-5-2 |
| درجه حفاظت محفظه | IP20 (باز، با خنککاری اجباری) |
| دمای محیطی هنگام کار | ۰ تا ۵۵ درجه سلسیوس (بدون یخزدگی) |
| رطوبت محیطی هنگام کار | ۹۰٪ رطوبت نسبی یا کمتر (بدون چگالش) |
| جرم خالص | ۴٫۰ کیلوگرم |
| وزن حمل (محاسبهشده) | ۵٫۰ کیلوگرم |
| رابط/ترمینال | عملکرد / تخصیص |
|---|---|
| CN1 | رابط سیگنالهای ورودی/خروجی (فرمانهای کنترلی آنالوگ، ورودیها/خروجیهای دیجیتال) |
| CN2 | اتصال انکودر (رابط بازخورد ارتباط سریال) |
| CN3 | رابط ارتباط سریال RS-422 / رابط ابزار تنظیم رایانه |
| CN8 | اتصال ایمنی عملکردی توقف گشتاور ایمن (STO) |
| L1 / L2 / L3 | ترمینالهای ورودی منبع تغذیه AC سهفاز |
| L11 / L21 | ترمینالهای ورودی منبع تغذیه مدار کنترل |
| U / V / W | خروجیهای توان اصلی موتور سروو (باید با ترتیب فاز موتور مطابقت داشته باشند) |
ماژول عمومی MR-J4-500A جایگزینی برای ماژولهای قدیمی MR-J3-500A است. توجه داشته باشید که پارامترها، آرایش پایههای ترمینال و اندازهگیریهای عمق فیزیکی متفاوت هستند. پیش از تلاش برای بارگذاری، از MR Configurator2 برای تبدیل فایلهای پارامتر قدیمی MR-J3 به قالب جدید J4 استفاده کنید. همچنین، مطمئن شوید پارامتر وضوح انکودر با سری موتور صحیح مطابقت دارد، زیرا درایوهای سری J4 به بازخورد موتور با وضوح بالای ۲۲ بیتی نیاز دارند.
این تقویتکننده سروو با توان ۵٫۰ کیلووات در چرخههای کاری پویا و کامل، گرمای قابلتوجهی تولید میکند. هنگام نصب چند دستگاه، بین درایوهای مجاور حداقل ۱۰ میلیمتر فاصله افقی و در بالا و پایین فنهای خنککننده ۴۰ میلیمتر فضای آزاد در نظر بگیرید. رعایتنکردن جریان هوای کافی میتواند خطاهای AL 30 (خطای احیا) یا AL 50 (اضافهبار) را فعال کند. اگر به توالیهای شتابگیری/کاهش سرعت با چرخه کاری بالا نیاز است، بهجای اتکا به مقاومت ۱۳۰ واتی داخلی، از یک مقاومت احیای خارجی با ظرفیت بالاتر استفاده کنید.
در پیکربندیهایی که از عملکرد ایمنی Safe Torque Off استفاده نمیکنند، کانکتور اتصال کوتاه ارائهشده همراه دستگاه باید محکم در کانکتور CN8 قرار داشته باشد. جدا گذاشتن این پورت، درایو را در وضعیت ایمن قفل میکند و خطاهای اینترلاک ایمنی را نمایش میدهد. برای جلوگیری از ایجاد AL 16 (خطای ارتباطی انکودر) ناشی از تداخل نویز الکترومغناطیسی، کابل انکودر موتور را همیشه در یک مجرای جداگانه و شیلددار، دور از خطوط برق اصلی (U، V، W) و خطوط برق AC ورودی عبور دهید.
