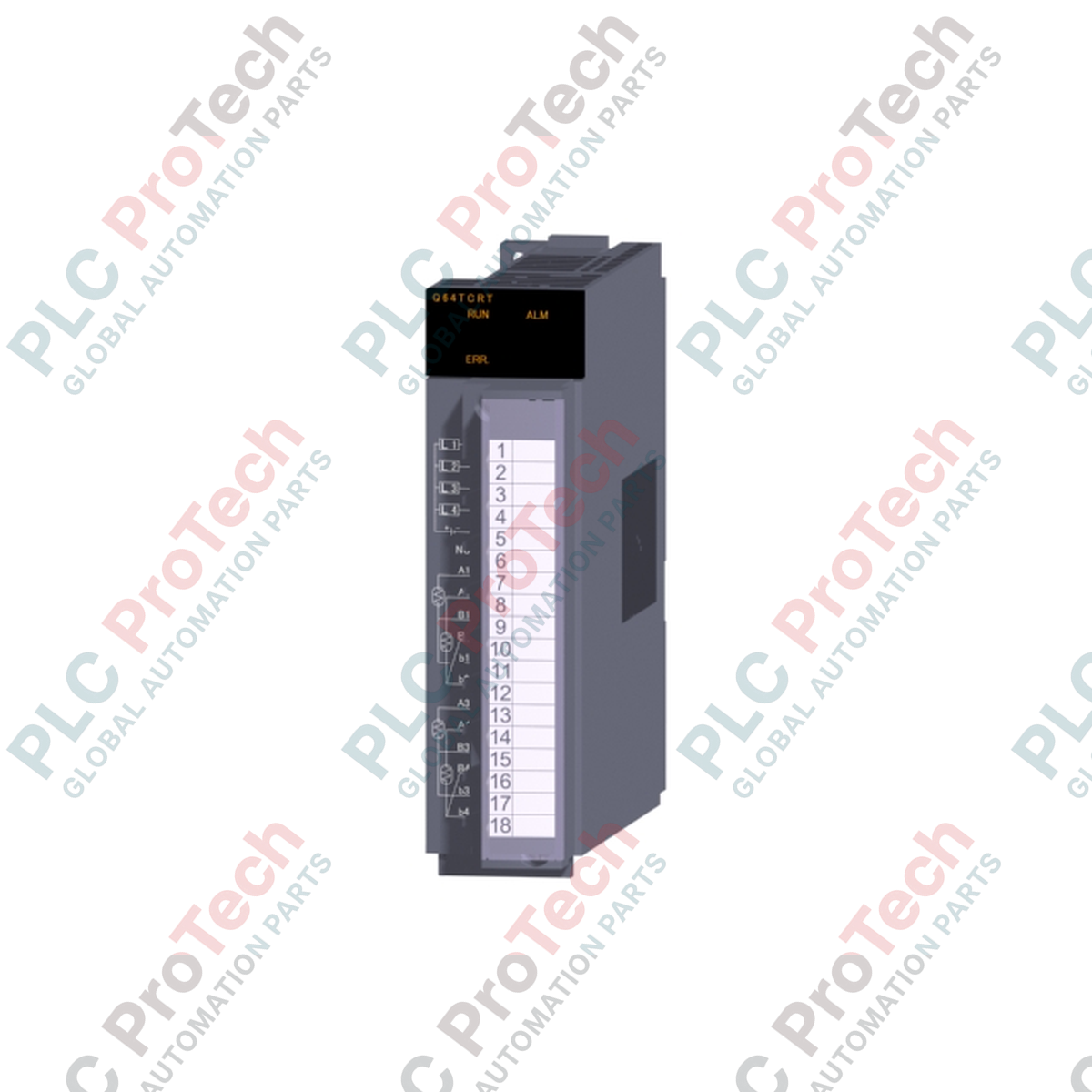

ماژول کنترل دمای مقاومتی پلاتینیومی Mitsubishi Electric Q64TCRT از سری MELSEC Q

Q: چه نوع حسگرهایی توسط Q64TCRT پشتیبانی میشوند؟

این ماژول بهصورت بومی از حسگرهای دماسنج مقاومتی پلاتینی Pt100 و JPt100 سهسیمه در هر چهار کانال ورودی پشتیبانی میکند.

Q: آیا این ماژول به منبع تغذیه خارجی نیاز دارد؟

بله، برای تأمین برق خروجیهای کنترلی ترانزیستوری یکپارچه، به منبع تغذیه خارجی 24 VDC نیاز است.

Q: نرخ پاسخ حلقههای کنترلی داخلی چقدر است؟

این ماژول چرخه نمونهبرداری 0.5 ثانیهای دارد تا محاسبات را انجام دهد و خروجیهای کنترلی هر چهار کانال را بهروزرسانی کند.

Q: آیا Q64TCRT میتواند کنترل گرمایش و سرمایش را بهطور همزمان انجام دهد؟

بله، هر کانال را میتوان برای کنترل دوگانه گرمایش و سرمایش پیکربندی کرد؛ در این حالت، نقاط خروجی مجاور برای راهاندازی عناصر گرمایشی و شیرهای سرمایشی اشغال میشوند.

SKU Q64TCRT

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Mitsubishi Electric
شماره محصول: Q64TCRT
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول‌های کنترل دمای PLC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1300g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

ماژول Mitsubishi Electric Q64TCRT که برای فرایندهای حرارتی حلقه‌بسته با پایداری بالا طراحی شده است، رابط مستقیم با دماسنج‌های مقاومتی پلاتینی را در بک‌پلین PLC سری MELSEC Q فراهم می‌کند. این ماژول به‌عنوان یک بلوک عملکرد هوشمند عمل کرده و محاسبات حلقه کنترل PID را مستقل از چرخه CPU اصلی انجام می‌دهد تا پاسخ حرارتی بلادرنگ تضمین شود. این واحد با یکپارچه‌سازی اندازه‌گیری دما، محاسبه PID و خروجی‌های ترانزیستوری در یک سخت‌افزار واحد، تأخیر شبکه را به حداقل می‌رساند و نیاز به سخت‌افزار فرستنده خارجی را حذف می‌کند.

ویژگی‌ها

چهار کانال مستقل کنترل دما با پشتیبانی از ورودی‌های دماسنج مقاومتی پلاتینی Pt100 و JPt100.
موتور PID داخلی با پشتیبانی از پروفایل‌های تنظیم خودکار، خودتنظیمی و تنظیم دستی.
خروجی‌های ترانزیستوری (نوع سینک) بهینه‌شده برای سوئیچینگ مستقیم رله‌های حالت جامد (SSR).
حالت خروجی اختصاصی کنترل گرمایش/سرمایش برای هر کانال، جهت تنظیم فعال دما.
تشخیص قطع اتصال حسگر برای جلوگیری از فرار حرارتی در شرایط خطا.

کاربردها

مدیریت ناحیه حرارتی سیلندرهای اکستروژن و قالب‌گیری تزریقی پلاستیک.
محفظه‌های پردازش ویفر نیمه‌رسانا و بلوک‌های گرمایشی.
فرایندهای آب‌بندی حرارتی در پردازش و بسته‌بندی مواد غذایی.
محفظه‌های محیطی دقیق و کوره‌های خشک‌کن صنعتی.

جدول مشخصات فنی

پارامتر	مقدار / مشخصات
تولیدکننده	میتسوبیشی الکتریک
شماره مدل	Q64TCRT
سری سازگار	MELSEC سری Q
تعداد کانال‌ها	۴ کانال
انواع ورودی حسگر	Pt100، JPt100 (حسگر دمای مقاومتی سه‌سیمه)
نوع خروجی کنترل	خروجی ترانزیستوری (نوع سینک)، ۲۴ ولت DC، ۰٫۱ آمپر برای هر نقطه
چرخه نمونه‌برداری	۰٫۵ ثانیه برای هر ۴ کانال
نقاط ورودی/خروجی اشغال‌شده	۱۶ نقطه (ماژول عملکرد هوشمند)
مصرف جریان داخلی	۵۵۰ میلی‌آمپر (معمولاً ۵ ولت DC)
کشور مبدأ	ژاپن
وزن حمل (محاسبه‌شده)	۱٫۳ کیلوگرم

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

در حالی که Q64TCRT از ورودی‌های RTD پلاتینی (Pt100/JPt100) استفاده می‌کند، ماژول‌های هم‌خانواده‌ای مانند Q64TCTT دارای ورودی ترموکوپل هستند. اطمینان حاصل کنید عنصر حسگر میدانی شما دقیقاً با رابط ماژول مطابقت داشته باشد، زیرا این ماژول‌ها بدون سیم‌کشی مجدد و به‌روزرسانی پارامترهای حافظه بافر در پیکربندی PLC نرم‌افزار GX Works قابل جایگزینی نیستند.

نکات مهم کاربردی و یادداشت‌های مهندسی

خروجی‌های ترانزیستوری یکپارچه برای جریان ۰٫۱ آمپر در ۲۴ VDC درجه‌بندی شده‌اند. تحت هیچ شرایطی کنتاکتورهای القایی یا بارهای گرم‌کن پرتوان را مستقیماً به این خروجی‌ها وصل نکنید. برای جلوگیری از تخریب حرارتی اپتوکوپلرهای داخلی، همیشه خروجی‌های ترانزیستوری را به رله‌های حالت جامد میانی (SSR) یا رله‌های واسط هدایت کنید.

نکات راه‌اندازی و سیم‌کشی

برای همه اتصالات RTD از کابل‌های شیلددار سه‌سیمه استفاده کنید تا جبران‌سازی خودکار مقاومت سیم‌های رابط انجام شود. خطوط ورودی حسگر را از خطوط AC ولتاژبالا و کابل‌های خروجی درایو فرکانس متغیر موتور (VFD) جدا نگه دارید. شیلد کابل‌ها را در یک نقطه، در سمت PLC، زمین کنید تا نویز الکتریکی فرکانس‌بالا که موجب اختلال در فرایند نمونه‌برداری PID می‌شود، کاهش یابد.

راهنمای نصب

هشدار حیاتی: خطر برق‌گرفتگی

پیش از نصب، جداسازی یا سیم‌کشی ماژول، همه منابع اصلی برق سیستم را ایزوله و قفل‌گذاری کنید. اطمینان حاصل کنید هرگونه ولتاژ باقی‌مانده در سمت فیلدِ مدار گرم‌کن ۲۴ VDC کاملاً بی‌برق شده باشد تا از آسیب به برد مدار یا برق‌گرفتگی هنگام نصب جلوگیری شود.

1

ماژول را محکم روی واحد پایه سری MELSEC Q نصب کنید و مطمئن شوید زائده پایینی تثبیت ماژول در شیار قفل شده و واحد با پیچ تثبیت ماژول به‌طور ایمن محکم شده است.

2

ورودی‌های RTD را با استفاده از سرسیم‌های کریمپ‌دار به ترمینال‌بلوک ۱۸ نقطه‌ای سیم‌کشی کنید تا اتصالی گازبند و مقاوم در برابر لرزش ایجاد شود. اطمینان حاصل کنید که هیچ رشته سیم شلی بین ترمینال‌های مجاور پل نزند.

3

منبع تغذیه خارجی ۲۴ VDC را به ترمینال‌های تعیین‌شده وصل کنید تا خروجی‌های کنترلی ترانزیستوری فعال شوند؛ پیش از برقراری مجدد برق بک‌پلین، قطبیت صحیح را بررسی کنید.

FAQ

چه نوع حسگرهایی توسط Q64TCRT پشتیبانی می‌شوند؟

این ماژول به‌صورت بومی از حسگرهای دماسنج مقاومتی پلاتینی Pt100 و JPt100 سه‌سیمه در هر چهار کانال ورودی پشتیبانی می‌کند.

آیا این ماژول به منبع تغذیه خارجی نیاز دارد؟

بله، برای تأمین برق خروجی‌های کنترلی ترانزیستوری یکپارچه، به منبع تغذیه خارجی 24 VDC نیاز است.

نرخ پاسخ حلقه‌های کنترلی داخلی چقدر است؟

این ماژول چرخه نمونه‌برداری 0.5 ثانیه‌ای دارد تا محاسبات را انجام دهد و خروجی‌های کنترلی هر چهار کانال را به‌روزرسانی کند.

آیا Q64TCRT می‌تواند کنترل گرمایش و سرمایش را به‌طور هم‌زمان انجام دهد؟

بله، هر کانال را می‌توان برای کنترل دوگانه گرمایش و سرمایش پیکربندی کرد؛ در این حالت، نقاط خروجی مجاور برای راه‌اندازی عناصر گرمایشی و شیرهای سرمایشی اشغال می‌شوند.
