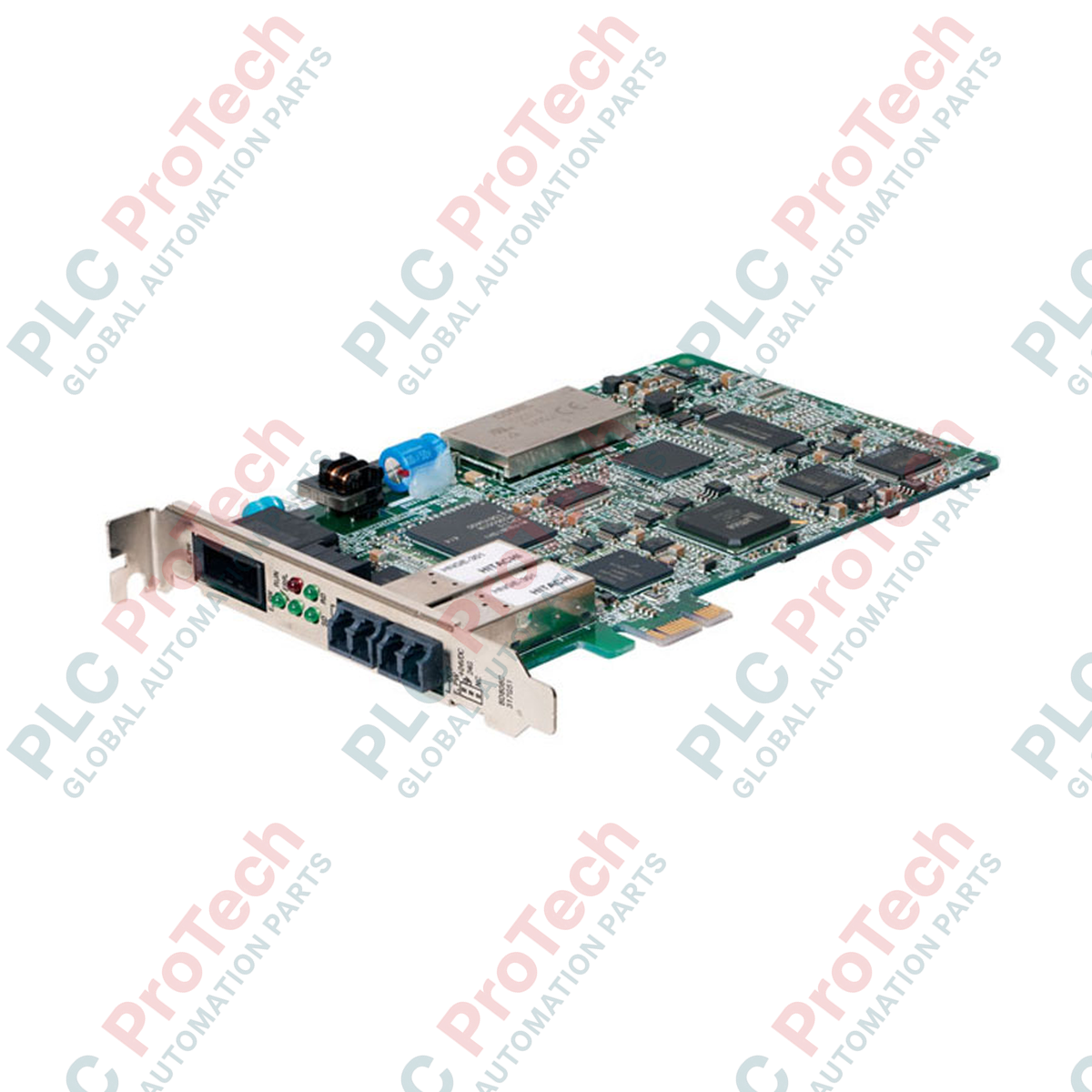

برد رابط شبکه کنترل MELSEC CC-Link IE میتسوبیشی الکتریک Q81BD-J71GP21-SX

برد رابط شبکه کنترل MELSEC CC-Link IE میتسوبیشی الکتریک Q81BD-J71GP21-SX

فقط 10 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Mitsubishi Electric

  • شماره محصول: Q81BD-J71GP21-SX

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: بردهای رابط PC شبکه کنترل CC-Link IE

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 1500g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

با ادغام سیستم‌های مبتنی بر کامپیوتر صنعتی مستقیماً در شبکه‌های اتوماسیون پرسرعت، برد رابط شبکه کنترل CC-Link IE مدل Mitsubishi Electric Q81BD-J71GP21-SX به عنوان یک برد رابط با عملکرد بالا عمل می‌کند. این برد به کامپیوتر صنعتی یا کنترلر اجازه می‌دهد تا به صورت یک ایستگاه کنترل یا ایستگاه عادی در توپولوژی دو حلقه نوری به طور یکپارچه عمل کند. این ماژول که برای معماری‌های مدرن PCIe طراحی شده، ارتباطات قطعی و با توان بالا در زمان واقعی را برای برنامه‌های صنعتی توزیع شده و پرتقاضا تضمین می‌کند.

ویژگی‌ها

  • انعطاف‌پذیری دو ایستگاهی: قابل پیکربندی به عنوان ایستگاه کنترل اصلی یا ایستگاه محلی عادی در سلسله مراتب شبکه.
  • ادغام چند بردی: پشتیبانی از نصب همزمان تا ۴ برد رابط در یک کامپیوتر صنعتی میزبان.
  • فرم فاکتور استاندارد PCIe: طراحی شده به صورت برد نیمه‌سایز سازگار با اسلات‌های فیزیکی PCI Express x1، x2، x4، x8 و x16.
  • کنترل شبکه با تأخیر کم: استفاده از انتقال حلقه فیبر نوری برای ایمنی در برابر نویز و عملکرد قطعی با سرعت بالا.
  • ابعاد تک اسلات: طراحی مکانیکی کارآمد که تنها یک اسلات داخل شاسی کامپیوتر اشغال می‌کند.

کاربردها

  • دریافت داده‌های سریع از کامپیوتر به PLC و یکپارچه‌سازی SCADA در کل کارخانه.
  • استقرار کامپیوترهای صنعتی (IPC) در سیستم‌های اتوماسیون MELSEC.
  • شبکه‌های کنترل توزیع شده در زمان واقعی که نیازمند حلقه‌های فیبر نوری افزونه هستند.
  • محیط‌های تولید با نویز بالا که نیاز به ایزولاسیون نوری نویز دارند.

مشخصات فنی

پارامتر مشخصات مقدار / جزئیات
سازنده میتسوبیشی الکتریک
شماره مدل Q81BD-J71GP21-SX
نوع محصول برد رابط کامپیوتر شبکه کنترل CC-Link IE
نوع ایستگاه ایستگاه کنترل یا ایستگاه عادی
حداکثر بردها در هر کامپیوتر تا ۴ برد
اسلات نصب PCI Express x1، x2، x4، x8، x16 (نیمه‌سایز)
مشخصات PCI Express استاندارد نسخه ۱.۱ (۳.۳ ولت DC، پهنای لینک: ۱ خط، کلاک پایه: ۱۰۰ مگاهرتز)
اسلات‌های اشغال شده ۱ اسلات
مصرف جریان داخلی ۲.۰۷ آمپر در ۳.۳ ولت DC
نوع اتصال شبکه کانکتور دو حلقه نوری (نوع LC دوپلکس)
وزن ۰.۱۳ کیلوگرم (۰.۲۸ پوند)
وزن حمل و نقل (محاسبه شده) ۱.۵۰ کیلوگرم (۳.۳۰ پوند)

اتصالات و رابط‌ها

رابط / پورت اتصال وظیفه عملکردی / توضیحات
ورودی (پورت نوری) پورت دریافت برای حلقه فیبر نوری افزونه کنترل CC-Link IE.
خروجی (پورت نوری) پورت ارسال برای حلقه فیبر نوری افزونه کنترل CC-Link IE.
کانکتور لبه PCIe رابط باس ۱ خطه مطابق با استاندارد PCI Express نسخه ۱.۱ برای ارتباط میزبان و تأمین برق ۳.۳ ولت DC.

بینش‌های تجربی مهندسی

بر اساس داده‌های استقرار صنعتی، حفظ تمیزی رابط‌های فیبر نوری برای پایداری بلندمدت انتقال حیاتی است.

مدل‌های جایگزین و سازگاری

هنگام مهاجرت سیستم‌های کامپیوتر صنعتی قدیمی از مدل‌های PCI-bus (مانند Q80BD-J71GP21-SX) به این جایگزین مبتنی بر PCIe، باید نرم‌افزار ابزار کنترل CC-Link IE را روی میزبان به‌روزرسانی کنید. در حالی که رابط فیزیکی از کانکتور لبه PCI استاندارد به اتصال PCI Express x1 تغییر می‌کند، پیکربندی لایه کاربرد در نرم‌افزار SW1DND-CCIEF-B همچنان سازگار با نسخه‌های قبلی باقی می‌ماند.

اشتباهات کاربردی و نکات مهندسی

این ماژول جریان پیک بالایی معادل ۲.۰۷ آمپر در ۳.۳ ولت مستقیم از شکاف PCIe مادربرد می‌کشد. هنگام پیکربندی سیستم‌هایی که حداکثر ۴ کارت را در یک کامپیوتر میزبان استفاده می‌کنند، اطمینان حاصل کنید که مادربرد و منبع تغذیه کامپیوتر صنعتی به طور خاص برای پشتیبانی از جریان تا ۸.۲۸ آمپر در ریل ۳.۳ ولت طراحی شده‌اند. مادربردهای عمومی اداری اغلب هنگام بارگذاری با چند کارت توسعه PCIe با جریان بالا دچار ناپایداری ولتاژ می‌شوند که باعث قطع و وصل‌های مکرر شبکه می‌گردد.

نکات راه‌اندازی و سیم‌کشی

اطمینان حاصل کنید که فقط کابل‌های فیبر نوری چند حالته با شاخص شکست با کیفیت بالا (50/125 میکرومتر) با کانکتورهای LC استفاده می‌شوند. همیشه پورت OUT یک ایستگاه را به پورت IN ایستگاه مجاور در یک حلقه پیوسته متصل کنید. درپوش‌های گرد و غبار باید روی هر فرستنده نوری استفاده نشده محکم باقی بمانند تا از ورود آلودگی محیطی و کاهش کیفیت مجموعه فرستنده نوری جلوگیری شود؛ قبل از قرار دادن نهایی، تمام نوک‌های فیبر را با یک پاک‌کننده نوری خشک اختصاصی تمیز کنید.

راهنمای نصب

هشدار حیاتی: قبل از نصب یا برداشتن این کارت PCI Express، تمام برق اصلی کامپیوتر صنعتی را قطع کنید. حداقل ۳۰ ثانیه صبر کنید تا منبع تغذیه مادربرد و خازن‌های فیلتر کاملاً تخلیه شوند. عدم رعایت این دستورالعمل می‌تواند باعث آسیب الکترواستاتیک فاجعه‌بار (ESD) به چیپ رابط PCIe شود.
1
یک دستبند زمین‌کردن ESD تأیید شده را به یک زمین شاسی بدون رنگ روی کابینت کامپیوتر متصل کنید.
2
پوشش کامپیوتر را بردارید و یک شکاف PCI Express خالی (x1 یا پهن‌تر) را که براکت آن برداشته شده است، پیدا کنید.
3
کانکتور لبه کارت رابط را با شکاف به دقت تراز کرده و مستقیم به پایین فشار دهید تا کاملاً جا بیفتد.
4
براکت نصب کارت را با یک پیچ نگهدارنده یا مکانیزم قفل شاسی محکم کنید، سپس پوشش کامپیوتر را جایگزین کنید.
Loading product navigation…
Key Features:
#CC-Link IE Control Network PC Interface Boards #MELSEC Series

Which operating systems are compatible with the interface board?
This card is compatible with standard industrial operating systems including Microsoft Windows 10, Windows Server, and specific VxWorks platforms when combined with the official Mitsubishi Electric SW1DND-CCIEF-B software utility pack.

Can I install this interface board in a standard desktop PC slot?
Yes, this is a standard half-size PCI Express board that physically fits into any PC Express slot rated from x1 up to x16. Ensure the power supply is capable of delivering 2.07 A at 3.3 VDC to the target PCIe slot.

What happens to the network if the industrial PC power supply fails?
Since this card relies on host PC power, a power failure will drop local optical transceiver loop-back functionality unless external optical bypass units are installed or a redundant network ring switches over automatically.

What cable type is required for linking this network card?
The interface card requires standard GI 50/125 micrometer graded-index multi-mode fiber-optic cabling equipped with LC type duplex connectors.
