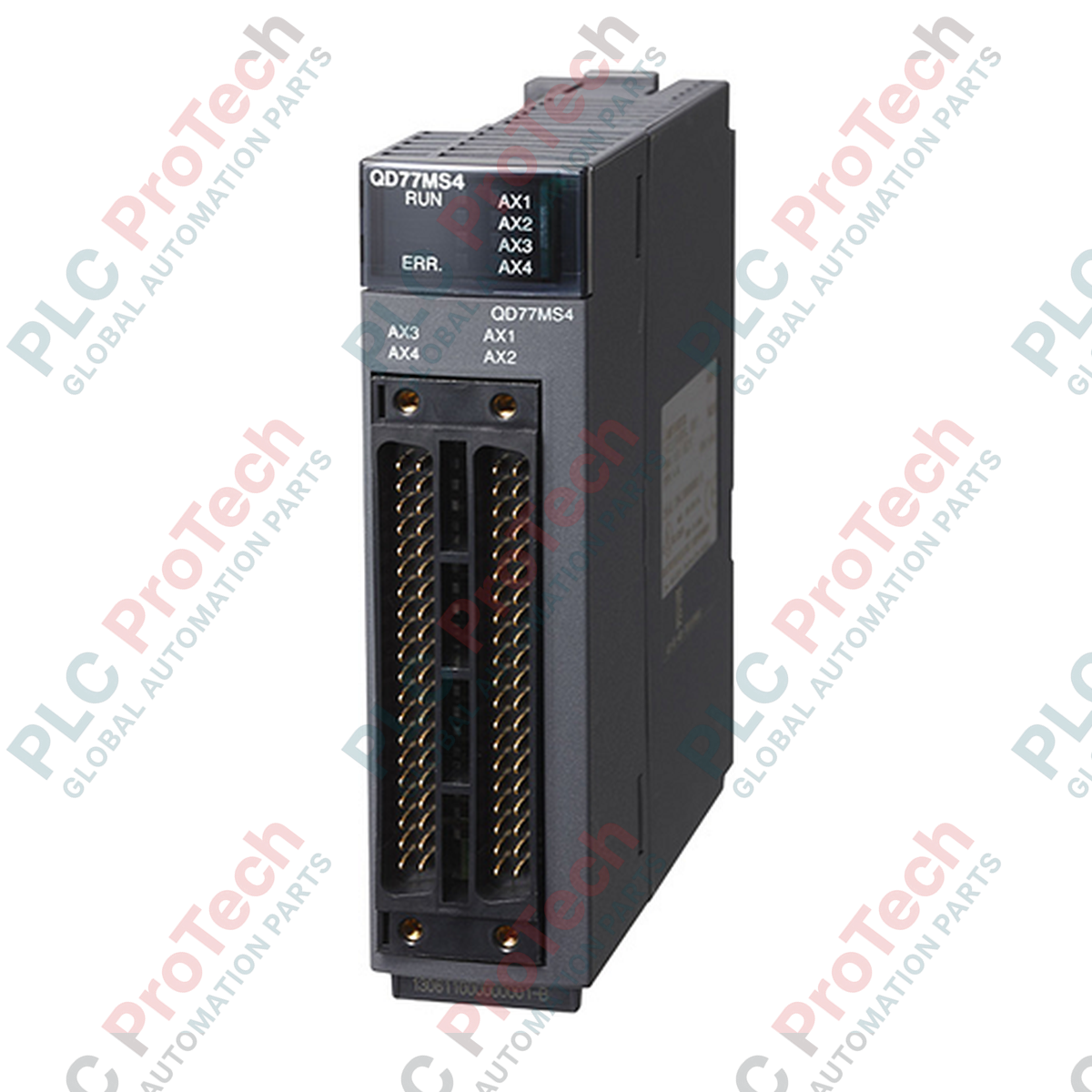

مدیریت پروفایلهای پیچیده موقعیتیابی و همگامسازی چندمحوره در معماری سری MELSEC Q، نقش اصلی ماژول حرکت ساده میتسوبیشی الکتریک QD77MS4 است. این ماژول متراکم، با استفاده از شبکه فیبر نوری پرسرعت و مقاوم در برابر نویز SSCNET III/H، کنترل حداکثر ۴ محور مستقل یا همگام را فراهم میکند. با اجرای چرخههای عملکرد پرسرعت، زمان پاسخ سریع و ردیابی دقیق مختصات را در ماشینآلات صنعتی پیچیده تضمین میکند.
مهندسان میتوانند پروفایلهای پیشرفته حرکت، از جمله موقعیتیابی نقطهبهنقطه (PTP)، درونیابی خطی و دایرهای، تغییر وضعیت کنترل سرعت-گشتاور و پروفایلگذاری بادامک الکترونیکی را مستقیماً با نرمافزار برنامهنویسی GX Works بهسادگی پیکربندی کنند. این ماژول از نظر فیزیکی فضای بسیار کمی روی رک پایه اشغال میکند و تنها ۳۲ نقطه ورودی/خروجی استاندارد را اشغال میکند.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | میتسوبیشی الکتریک |
| شماره مدل | QD77MS4 |
| سری | سری MELSEC Q |
| نوع ماژول | ماژول حرکت ساده |
| تعداد محورهای کنترل | ۴ محور |
| چرخه عملکرد | ۰٫۸۸ میلیثانیه / ۱٫۷۷ میلیثانیه |
| حالتهای کنترل | PTP (نقطهبهنقطه)، درونیابی خطی (تا ۴ محور)، درونیابی دایرهای (۲ محور)، سرعت، سرعت-موقعیت، موقعیت-سرعت، سرعت-گشتاور |
| واحدهای کنترل | میلیمتر، اینچ، درجه، پالس |
| نقاط ورودی/خروجی اشغالشده | ۳۲ نقطه (اختصاص ماژول عملکرد هوشمند) |
| مصرف جریان داخلی (۵ ولت DC) | ۰٫۶ آمپر |
| ظرفیت نوشتن حافظه فلش ROM | حداکثر ۱۰۰٬۰۰۰ عملیات نوشتن |
| وزن ماژول | 0.16 کیلوگرم |
| وزن حمل (محاسبهشده) | 1.50 کیلوگرم |
| پورت / اتصال | مشخصات رابط / عملکرد |
|---|---|
| پورت SSCNET III/H | اتصال فیبر نوری پرسرعت (150 مگابیتبرثانیه) برای ارتباط مستقیم با سرووآمپلیفایرهای MR-J4. |
| اتصال ورودی خارجی | کانکتور جلویی چندپینی برای سیگنالهای فرمان خارجی (مانند کلیدهای محدودکننده، حسگرهای مجاورتی و سیگنالهای توقف). |
QD77MS4 بهعنوان مسیر گذار عملکردی از ماژولهای قدیمیتر سری QD75 عمل میکند. توجه داشته باشید که چون از پروتکل شبکه فیبر نوری SSCNET III/H استفاده میکند، نمیتوان آن را مستقیماً از طریق سیگنالهای آنالوگ یا قطار پالس سنتی به درایوهای سروو نسل قدیم سیمکشی کرد. برای عملکرد صحیح، به سرووآمپلیفایرهای سازگار با SSCNET III/H، مانند سری MELSERVO MR-J4، نیاز دارد.
هنگام مسیریابی کابلهای فیبر نوری (SSCNET III/H)، مطمئن شوید شعاع خم حداقل خطوط فیبر از 25 میلیمتر کمتر نشود. عبور از این حد باعث تضعیف سیگنال میشود و به خرابیهای متناوب ارتباطی و ایجاد خطاهای حرکتی میانجامد (که اغلب بهصورت قطع شدن محورها ظاهر میشوند). همچنین برای جلوگیری از افت عملکرد نوری، پورتهای استفادهنشده را با درپوشهای ضدگردوغبار بپوشانید.
همیشه شماره ایستگاههای تعیینشده با کلیدهای گردان روی سرووآمپلیفایرهای فیزیکی MR-J4 را با محورهای سختافزاری پیکربندیشده در ابزار تنظیم ماژول حرکت ساده GX Works مطابقت دهید. عدم تطابق باعث میشود همگامسازی هنگام راهاندازی انجام نشود و خطاهای مقداردهی اولیه کارت ایجاد شود.
پیش از نصب یا خارج کردن ماژولها از شاسی PLC، همه منابع تغذیه خارجی را ایزوله و قفلگذاری کنید. انجام ندادن این کار میتواند باعث برقگرفتگی، آسیب فیزیکی به کانکتورهای بکپلین یا خرابی ماژول بر اثر جهشهای گذرای ولتاژ شود.
کل رک سیستم را خاموش کنید و با استفاده از تستر صنعتی مناسب، صفر بودن ولتاژ را بررسی کنید.
قلاب پایینی ماژول QD77MS4 را با شکاف نصب روی واحد پایه MELSEC Q همراستا کنید و ماژول را محکم روی کانکتور بکپلین فشار دهید تا صدای کلیک شنیده شود.
پیچ قفل ماژول را محکم کنید تا شاسی فلزی به قاب بکپلین اتصال زمین شود.
کابلهای فیبر نوری SSCNET III/H را تا زمانی که محکم در پورتهای ترمینال نوری جا بیفتند و صدای کلیک شنیده شود، وصل کنید.
Global Express Shipping
Returns & Warranty
تولیدکننده: Mitsubishi Electric
شماره محصول: QD77MS4
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژولهای حرکت ساده
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1500g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
