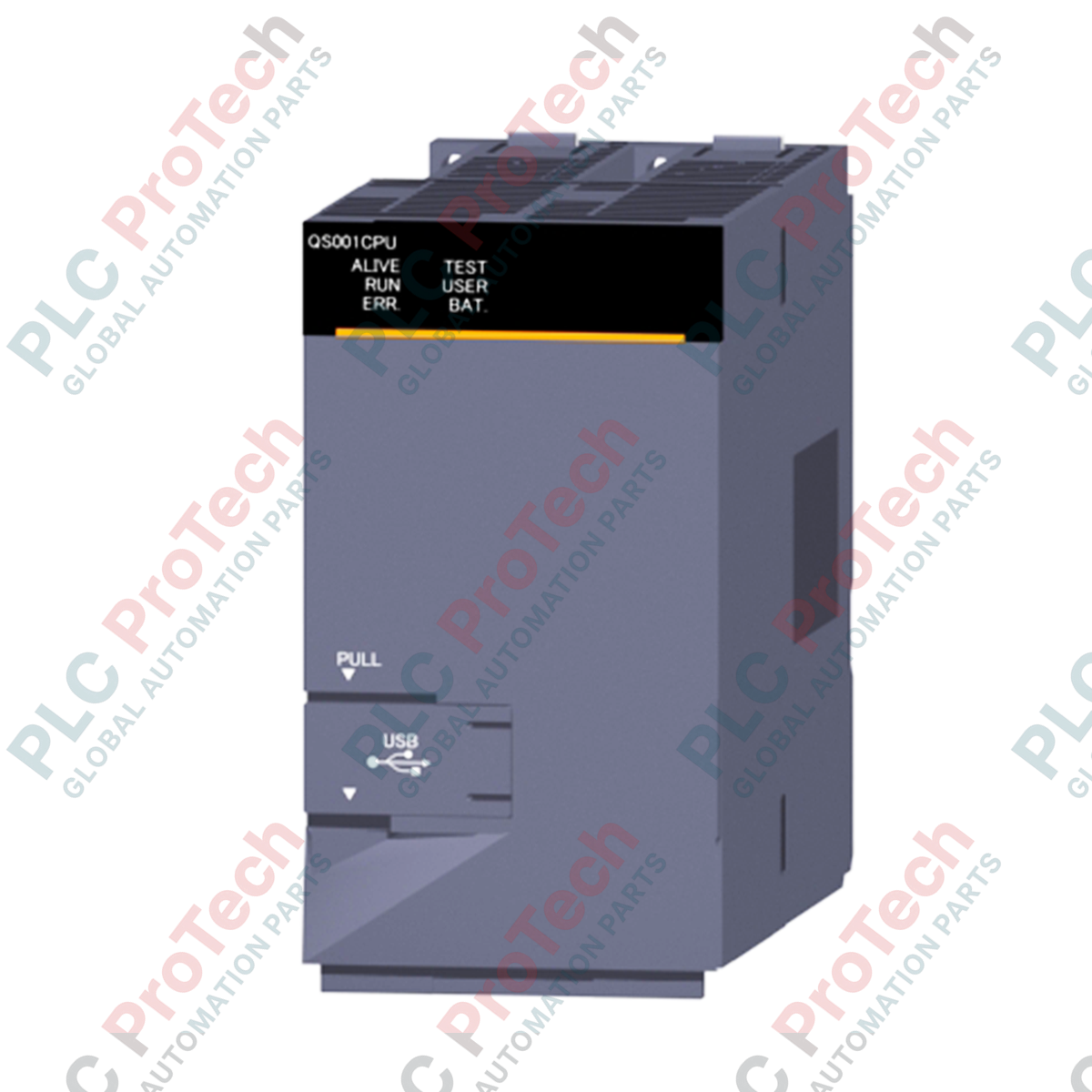

واحد CPU ایمنی MELSEC-QS مدل QS001CPU میتسوبیشی الکتریک

Q: این CPU ایمنی چه پارامترهای حافظهای دارد؟

این دستگاه به ظرفیت برنامه ۱۴ هزار گام (۵۶ کیلوبایت)، بهعلاوه ۱۲۸ کیلوبایت حافظه برنامه و ۱۲۸ کیلوبایت ROM استاندارد مجهز است.

SKU QS001CPU

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Mitsubishi Electric
شماره محصول: QS001CPU
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول‌های CPU ایمنی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 290g
ابعاد: 98 میلی‌متر x 55.2 میلی‌متر x 114 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

QS001CPU که برای مدیریت فرایندهای حیاتی از نظر ایمنی در محیط‌های صنعتی طراحی شده است، به‌عنوان واحد پردازش مرکزی سری MELSEC-QS شرکت Mitsubishi Electric عمل می‌کند. این ماژول CPU ایمنی با استفاده از روش ورودی/خروجی با تازه‌سازی مستقیم، عملیات اجرای تکراری برنامه ذخیره‌شده را انجام می‌دهد و پاسخ‌هایی سریع و قابل‌اعتماد به اینترلاک‌های حفاظتی، پرده‌های ایمنی و سامانه‌های قطع اضطراری ارائه می‌کند. این ماژول با جداسازی کدهای مرتبط با ایمنی از برنامه‌های استاندارد اتوماسیون، کنترلی با یکپارچگی بالا فراهم می‌کند که ضمن حفظ سرعت بالای اجرای دستورها، با استانداردهای سخت‌گیرانه بین‌المللی ایمنی مطابقت دارد.

ویژگی‌ها

سرعت پردازش بالا: دستورهای پایه LD را در 0.10 میکروثانیه و دستورهای MOV را در 0.35 میکروثانیه اجرا می‌کند.
ظرفیت حافظه قابل‌توجه: مجهز به ظرفیت برنامه‌نویسی 14K گام (56 KB)، حافظه برنامه 128 KB و ROM استاندارد بادوام 128 KB است.
دوام بالای نوشتن: ROM استاندارد برای تحمل حداکثر 100,000 چرخه نوشتن طراحی شده است.
مدیریت گسترده تجهیزات: حداکثر 1024 نقطه ورودی/خروجی فیزیکی و 6144 نقطه تجهیزات ورودی/خروجی داخلی را مدیریت می‌کند.
ساعت بلادرنگ یکپارچه: در محدوده وسیعی از دماهای کاری، زمان‌گذاری با دقت بالا را فراهم می‌کند.

کاربردها

سلول‌های مونتاژ رباتیک خودرو و سامانه‌های محافظ جوشکاری
شبکه‌های نوار نقاله جابه‌جایی مواد و سامانه‌های توقف اضطراری
پایش درهای ایمنی ماشین‌آلات بسته‌بندی پرسرعت
اینترلاک‌های امنیتی کنترل دستگاه‌های پرس و مهرزنی فلز

مشخصات فنی

پارامترمشخصات

سازنده	Mitsubishi Electric
شماره قطعه/مدل	QS001CPU
سری	سری ایمنی MELSEC-QS
روش کنترل	عملیات اجرای تکراری برنامه ذخیره‌شده
روش کنترل ورودی/خروجی	روش تازه‌سازی
زبان‌های برنامه‌نویسی	واژه نماد رله، بلوک تابع
سرعت دستور LD	0.10 میکروثانیه
ظرفیت برنامه	14K گام (56 KB)
ظرفیت ROM استاندارد	128 KB
حد نوشتن ROM استاندارد	حداکثر 100,000 بار
نقاط ورودی/خروجی فیزیکی	1024 نقطه (X/Y 0 تا 3FF)
مصرف جریان داخلی	0.58 A (در 5 VDC)
دمای محیط کاری	0 تا 55 درجه سانتی‌گراد
دمای محیط نگهداری	-40 تا 75 درجه سانتی‌گراد
رطوبت محیط کاری	5% تا 95% RH (بدون چگالش)
درجه حفاظت در برابر نفوذ	IP2X
استاندارد مقاومت در برابر لرزش	مطابق با JIS B 3502 و IEC 61131-2
ابعاد (ارتفاع × عرض × عمق)	98 mm x 55.2 mm x 114 mm
وزن خالص	0.29 kg

راهنمای نصب

نصب در محفظه: CPU ایمنی را همیشه درون یک تابلو کنترل قفل‌شده و عاری از گردوغبار، با درجه آلودگی 2 یا بهتر، نصب کنید.
الزامات اتصال به زمین: اتصالی با امپدانس پایین به ترمینال زمین حفاظتی برقرار کنید (تجهیزات کلاس I).
مدیریت حرارتی: برای تسهیل خنک‌کاری با همرفت طبیعی، حداقل 50 mm فاصله در بالا و پایین ماژول حفظ کنید.
ایزولاسیون سیم‌کشی: خطوط کنترل برق را از مسیرهای ارتباطی استاندارد با ولتاژ پایین جدا کنید تا از اختلال سیگنال جلوگیری شود.

انطباق و گواهی‌ها

کاملاً با استانداردهای فیزیکی JIS B 3502 و IEC 61131-2 مطابقت دارد.
برای سامانه‌های دارای رده اضافه‌ولتاژ II یا پایین‌تر رتبه‌بندی شده است.

FAQ

سرعت پردازش Mitsubishi QS001CPU چقدر است؟

QS001CPU دستورهای پایه LD را در ۰٫۱۰ میکروثانیه و دستورهای MOV را در ۰٫۳۵ میکروثانیه اجرا می‌کند.

این CPU ایمنی چه پارامترهای حافظه‌ای دارد؟

این دستگاه به ظرفیت برنامه ۱۴ هزار گام (۵۶ کیلوبایت)، به‌علاوه ۱۲۸ کیلوبایت حافظه برنامه و ۱۲۸ کیلوبایت ROM استاندارد مجهز است.

مصرف توان داخلی QS001CPU چقدر است؟

مصرف جریان داخلی این ماژول از منبع تغذیه ۵ ولت DC، برابر با ۰٫۵۸ آمپر است.

این ماژول چه استانداردهای محیطی و ساختاری را رعایت می‌کند؟

این ماژول دارای درجه حفاظت IP2X است، در دمای ۰ تا ۵۵ درجه سانتی‌گراد کار می‌کند و با استانداردهای ضربه و لرزش JIS B 3502 و IEC 61131-2 مطابقت دارد.
