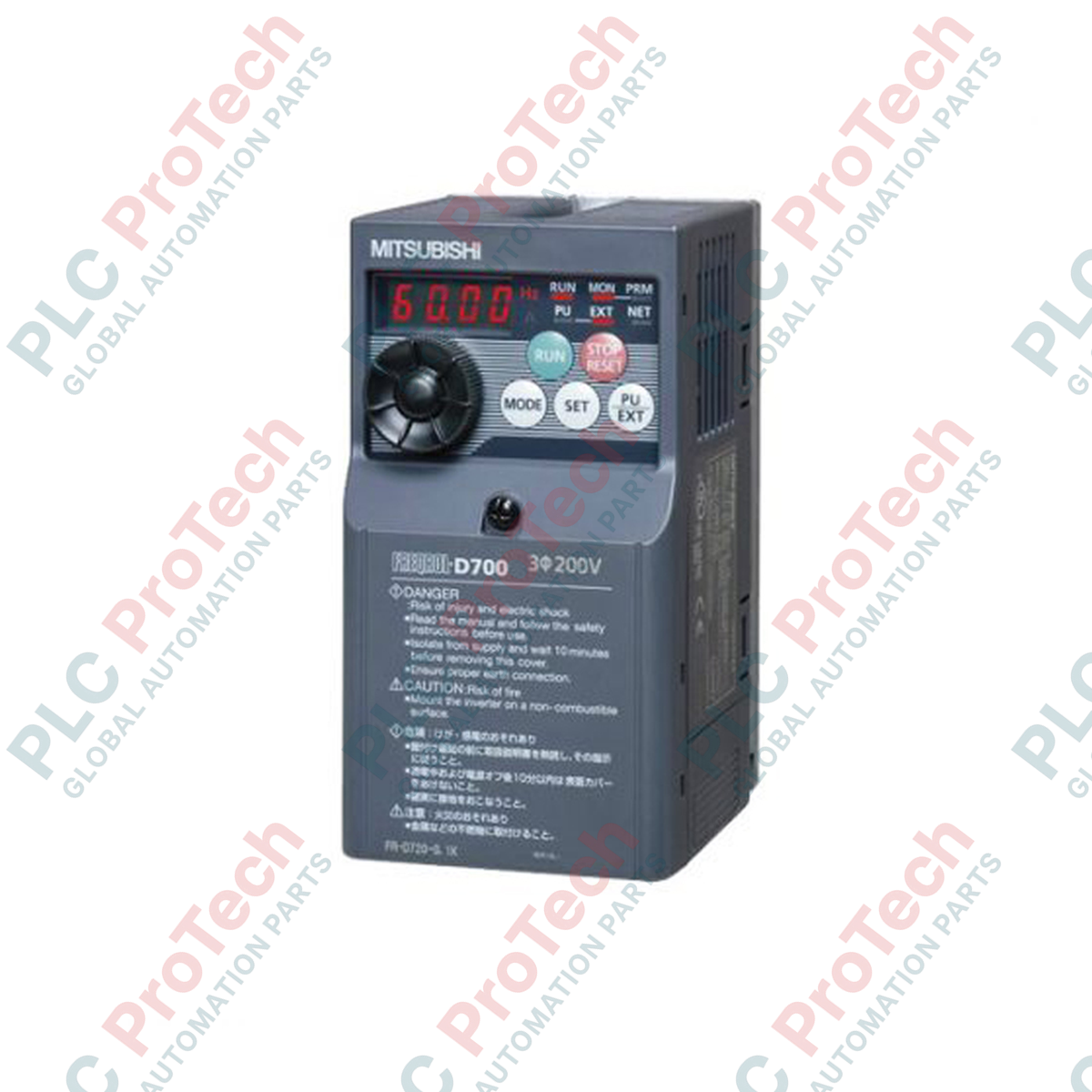

درایو فرکانس متغیر سری FR-D700 مدل Mitsubishi FR-D720-0.4K

مروری بر محصول

 FR-D720-0.4K (FRD72004K) یک میکرو اینورتر جمع‌وجور و با عملکرد بالا از سری FR-D700 شرکت Mitsubishi Electric است. این درایو برای ظرفیت موتور قابل استفاده 0.4 کیلووات (1/2 اسب بخار)طراحی شده و استاندارد صنعتی برای اتوماسیون‌های کوچک مقیاس است که در آن فضا محدود اما قابلیت اطمینان غیرقابل چشم‌پوشی است.

سری FR-D720 دارای کنترل برداری شار مغناطیسی چندمنظوره پیشرفته General-purpose Magnetic Flux Vector Controlاست که گشتاور راه‌اندازی بالایی (150٪ در 1 هرتز) برای بارهای سنگین مانند نقاله‌ها، دستگاه‌های بسته‌بندی و فن‌ها فراهم می‌کند. با عملکردهای ایمنی یکپارچه (Safe Torque Off) و معماری ترمینال فنر-کلمپ تخصصی برای سیم‌کشی مقاوم در برابر لرزش،  FR-D720-0.4K راه‌حلی پیشرفته و در عین حال کاربرپسند برای کنترل موتور سه‌فاز با ورودی 200 ولت ارائه می‌دهد.

پیکربندی فنی

سری FR-D700 برای دوام طولانی و سهولت در یکپارچه‌سازی طراحی شده است:

• کنترل برداری شار مغناطیسی: عملکرد گشتاور عالی حتی در سرعت‌های پایین فراهم می‌کند و راه‌اندازی نرم برای بارهای مکانیکی سنگین تضمین می‌کند.

• عملکرد ایمنی داخلی: شامل مدار توقف اضطراری یکپارچه (Safe Torque Off) است که با استانداردهای ایمنی جهانی مطابقت دارد و نیاز به کنتاکتورهای خارجی را کاهش می‌دهد.

• نصب فشرده "کنار هم": طراحی فوق‌العاده باریک امکان نصب چندین اینورتر به صورت چسبیده به هم را فراهم می‌کند و اندازه تابلو را به طور قابل توجهی کاهش می‌دهد.

• ترمینال‌های فنر-کلمپ: ترمینال‌های کنترل با قابلیت اطمینان بالا که سیم‌کشی را ساده کرده و عملکرد بدون نیاز به نگهداری در محیط‌های با لرزش زیاد را تضمین می‌کنند.

• قطعات با قابلیت اطمینان بالا: مجهز به فن‌های خنک‌کننده با عمر طولانی (طراحی شده برای 10 سال) و خازن‌ها که هزینه کل مالکیت را به حداقل می‌رسانند.

مشخصات فنی

سؤالات متداول فنی

آیا می‌توانم این اینورتر سه‌فاز را با منبع تغذیه تک‌فاز 220 ولت خانگی راه‌اندازی کنم؟

 FR-D720 به طور خاص برای ورودی سه‌فاز طراحی شده است. اگرچه اینورتر از نظر فنی با برق تک‌فاز روشن می‌شود، اما احتمالاً در بار، هشدار «از دست دادن فاز» یا «زیر ولتاژ» (UVT) را فعال می‌کند. برای کاربردهای اختصاصی با ورودی تک‌فاز 220 ولت، سری  FR-D720S گزینه مناسب است.

چگونه سرعت موتور را به صورت دستی تنظیم کنم؟

این درایو دارای یک «ولوم دیجیتال» یکپارچه روی پوشش جلویی است. کافی است ولوم را بچرخانید تا فرکانس (هرتز) تنظیم شود و برای ثبت مقدار، مرکز ولوم را فشار دهید. همچنین می‌توانید یک پتانسیومتر 5 کیلو اهم خارجی را به ترمینال‌های 10، 2 و 5 متصل کنید.

اگر خطای "E.OC1" را دیدم، چه کاری باید انجام دهم؟

خطای E.OC1 نشان‌دهنده «جریان بیش از حد در هنگام شتاب‌گیری» است. معمولاً زمانی رخ می‌دهد که زمان شتاب‌گیری (پارامتر 7) برای بار خیلی کوتاه باشد یا موتور قفل شده باشد. سعی کنید زمان شتاب‌گیری را افزایش دهید یا موتور را از نظر انسداد مکانیکی بررسی کنید.

راهنمای مهندسی و نصب

سیم‌کشی و حفاظت ترمینال

برای سیگنال‌های کنترل از ترمینال‌های فنر-کلمپ یکپارچه استفاده کنید تا از شل شدن ناشی از لرزش جلوگیری شود. برای برق اصلی (R/L1، S/L2، T/L3) و خروجی موتور (U، V، W)، از ترمینال‌های پرس عایق‌دار استفاده کنید. برای رعایت دستورالعمل‌های EMC، کابل موتور را تا حد امکان کوتاه نگه دارید و اگر VFD نزدیک حسگرهای حساس است، از کابل شیلددار استفاده کنید.

راه‌اندازی پارامترها

برای اکثر کاربردهای استاندارد، فقط نیاز به تنظیم سه پارامتر پایه دارید:

1. Pr. 1 (حداکثر فرکانس): مطابق با سرعت نامی موتور خود تنظیم کنید (مثلاً 60 هرتز).

2. Pr. 7 (زمان شتاب‌گیری): پیش‌فرض 5 ثانیه است؛ اگر موتور خیلی ناگهانی شروع به کار می‌کند، افزایش دهید.

3. Pr. 9 (اضافه بار حرارتی الکترونیکی): این مقدار را مطابق جریان نامی درج شده روی پلاک موتور تنظیم کنید تا از سوختن جلوگیری شود.

ملاحظات حرارتی

از آنجا که مدل 0.4K  خنک‌کاری خودکار (همرفت طبیعی) دارد، فن داخلی ندارد و به هوای محیط داخل تابلو متکی است. اطمینان حاصل کنید که درایو به صورت عمودی نصب شده و حداقل 5 سانتی‌متر فاصله بالا و پایین واحد حفظ شود. اگر دمای محیط تابلو بیش از 40 درجه سانتی‌گراد باشد، افزودن فن تهویه خارجی به تابلو را در نظر بگیرید.
