تولیدکننده: Mitsubishi Electric
شماره محصول: QJ71PB93D
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول برده PROFIBUS-DP
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1100g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

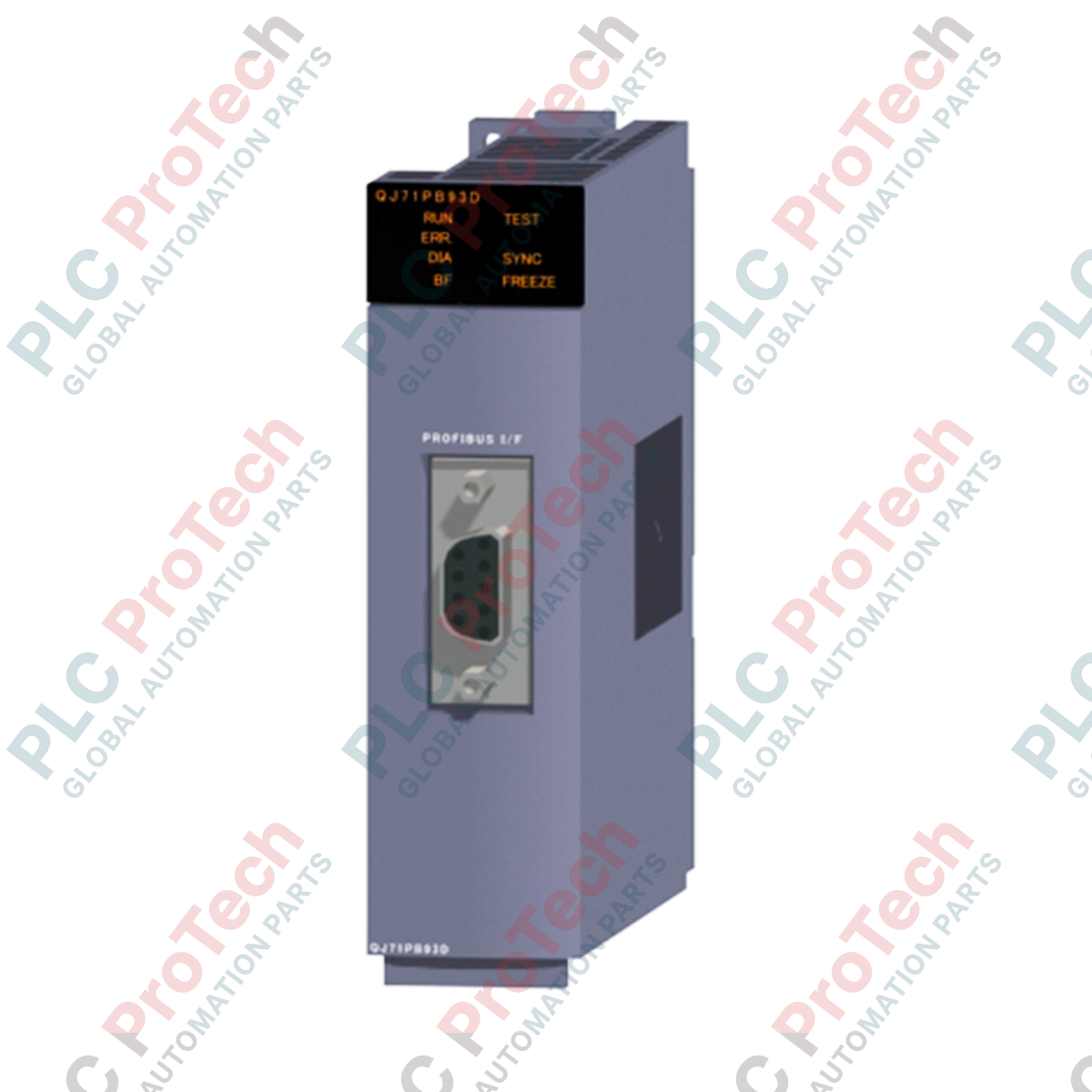

ماژول ارتباطی اختصاصی Mitsubishi QJ71PB93D (QJ71PB93D) برای پلتفرم PLC سری MELSEC Q طراحی شده است. این واحد امکان یکپارچهسازی بیوقفه کنترلرهای میتسوبیشی را در شبکههای PROFIBUS-DP موجود فراهم میکند و به آنها اجازه میدهد به عنوان دستگاههای هوشمند میدانی در محیط اتوماسیون چند فروشنده عمل کنند. این ماژول که در تولید خودرو، فرآوری مواد غذایی و نوشیدنی و خطوط بستهبندی پیچیده به طور گسترده استفاده میشود، QJ71PB93D تبادل داده با سرعت بالا را با یک PROFIBUS Master (مانند PLC زیمنس یا کنترلر مبتنی بر PC اختصاصی) تسهیل میکند. با پل زدن بین استانداردهای مختلف اتوماسیون، این ماژول سرمایهگذاریهای زیرساخت موجود را حفظ کرده و پاسخدهی ورودی/خروجی با سرعت بالا را برای کاهش زمان چرخه و جلوگیری از گلوگاههای فرآیندی فراهم میآورد.
معماری سختافزاری QJ71PB93D برای پروتکل PROFIBUS-DP V0 بهینه شده است و از سرعتهای انتقال متنوعی از 9.6 کیلوبیت بر ثانیه تا 12 مگابیت بر ثانیه با تشخیص خودکار نرخ انتقال پشتیبانی میکند. این ماژول 32 نقطه ورودی/خروجی را در بَکپلین MELSEC Q اشغال میکند و به عنوان یک ماژول عملکردی هوشمند عمل میکند که به CPU اجازه میدهد دادههای شبکه را از طریق حافظه بافر بخواند و بنویسد.
این ماژول از حداکثر 244 بایت داده ورودی و 244 بایت داده خروجی (با محدودیت مجموع کمتر از 384 بایت) پشتیبانی میکند که ظرفیت کافی برای نظارت وضعیت پیچیده و فرمانهای کنترلی فراهم میآورد. دارای کانکتور استاندارد 9 پین D-sub برای اتصال به شبکه است و شامل LEDهای تشخیصی برای وضعیتهای "RUN"، "ERR" و "COMM" میباشد که امکان عیبیابی سریع در محل بدون نیاز به ابزار تخصصی را فراهم میکند.
| ویژگی | مشخصات |
| مدل | QJ71PB93D |
| برند | میتسوبیشی الکتریک |
| نوع ماژول | برد برده PROFIBUS-DP |
| سرعت ارتباط | 9.6k، 19.2k، 93.75k، 187.5k، 500k، 1.5M، 3M، 6M، 12M بیت بر ثانیه |
| حداکثر داده ورودی/خروجی | ورودی: 244 بایت / خروجی: 244 بایت (مجموع کمتر از 384 بایت) |
| رابط | کانکتور 9 پین D-sub (مادگی) |
| آدرس ایستگاه | از 0 تا 125 (تنظیم از طریق کلیدها یا نرمافزار) |
| نقاط ورودی/خروجی اشغال شده | 32 نقطه |
| جریان داخلی (5 ولت DC) | 0.54 آمپر |
| وزن | 0.20 کیلوگرم |
| ابعاد | 98 × 27.4 × 90 میلیمتر |
س1: چگونه آدرس ایستگاه PROFIBUS را برای QJ71PB93D تنظیم کنم؟
ج1: آدرس ایستگاه را میتوان با استفاده از کلیدهای چرخشی سختافزاری واقع در جلوی ماژول (برای آدرسهای 1 تا 99) یا از طریق تنظیمات پارامتر PLC در نرمافزار GX Works2/GX Developer برای کل بازه تا 125 تنظیم کرد.
س2: آیا این ماژول از ویژگیهای PROFIBUS-DP V1 یا V2 پشتیبانی میکند؟
ج2: خیر. QJ71PB93D یک برده DP-V0 است. این ماژول برای تبادل داده چرخهای (ارتباط ورودی/خروجی) طراحی شده است. برای پیامرسانی غیرچرخهای یا ویژگیهای پیشرفته کنترل حرکت که در V1/V2 وجود دارد، معمولاً به معماری شبکه متفاوت یا ماژول کلاس مستر نیاز است.
س3: اگر LED "COMM" خاموش است، چه مواردی را باید بررسی کنم؟
ج3: ابتدا اتصال فیزیکی و ترمیناسیون باس را بررسی کنید. اطمینان حاصل کنید که آدرس ایستگاه با تنظیمات سختافزاری مستر (مثلاً در TIA Portal یا Step 7) مطابقت دارد. در نهایت، تأیید کنید که فایل GSD مربوط به QJ71PB93D به درستی وارد و در ابزار شبکه مستر اختصاص داده شده است.
ترمیناسیون باس: پروفیباس-DP نیازمند ترمیناسیون فعال در هر دو انتهای بخش شبکه است. اگر QJ71PB93D آخرین دستگاه در رشته است، مطمئن شوید کلید ترمیناسیون روی کانکتور D-sub روی حالت "ON" قرار دارد. عدم انجام این کار باعث بازتاب سیگنال و خطاهای متناوب "COMM" خواهد شد.
ادغام فایل GSD: برای برقراری ارتباط موفق، فایل GSD (توصیف کلی ایستگاه) صحیح که توسط میتسوبیشی ارائه شده است، لازم است. اطمینان حاصل کنید نسخه GSD با نسخه سختافزاری ماژول شما مطابقت دارد تا از ناسازگاریهای پیکربندی در فرآیند نگاشت ورودی/خروجی مستر جلوگیری شود.
دسترسی به حافظه بافر: هنگام برنامهنویسی CPU سری MELSEC Q، از دستورات FROM/TO یا نمادهای دستگاه ماژول عملکرد هوشمند (U\G) برای دسترسی به حافظه بافر استفاده کنید. اطمینان حاصل کنید زمان اسکن PLC بهینه شده است تا بلوکهای داده 244 بایتی را به طور مؤثر بخواند بدون اینکه اجرای حلقه کنترل کلی را تحت تأثیر قرار دهد.
