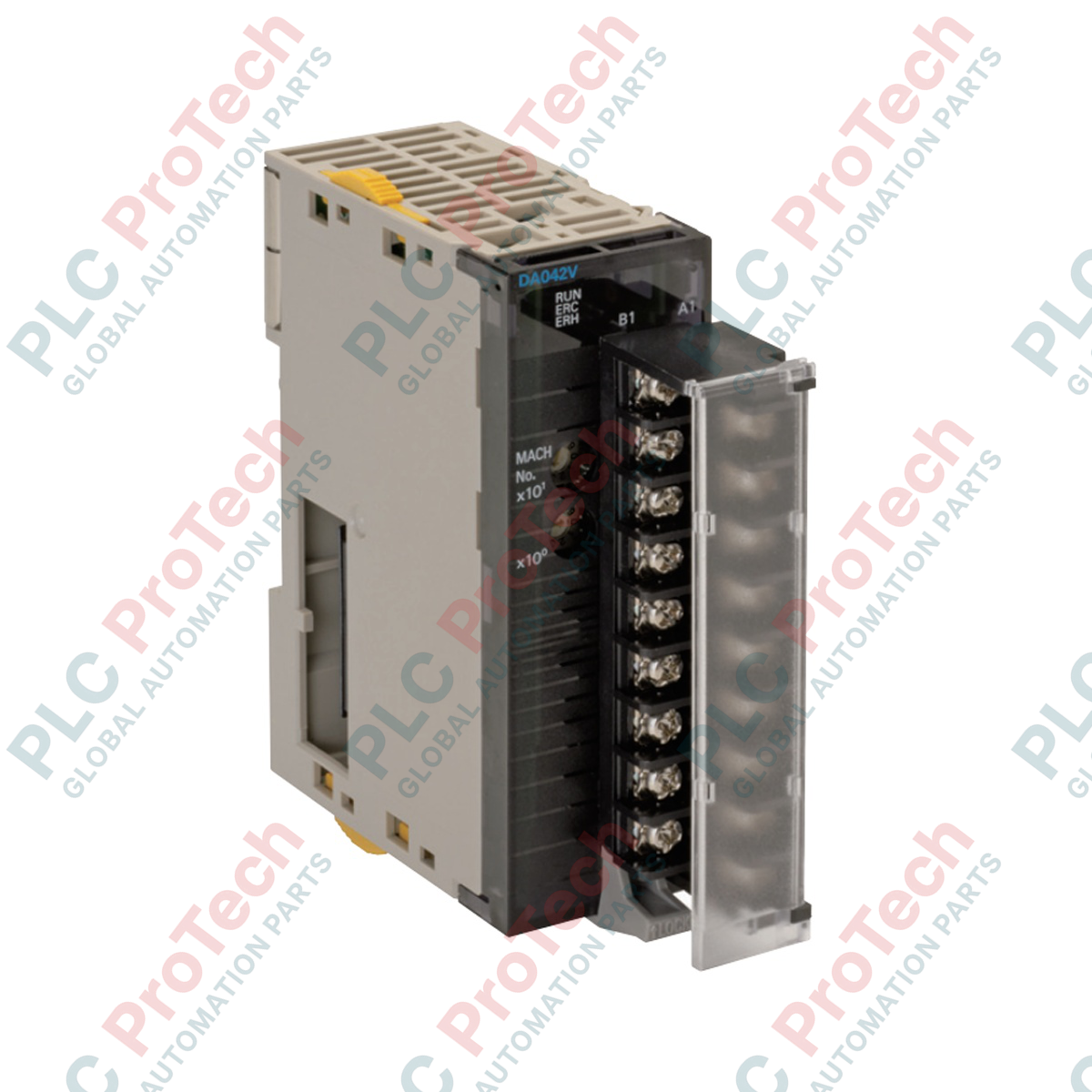

واحد خروجی آنالوگ سری Sysmac CJ1 از Omron مدل CJ1W-DA021

Q: اگر CPU وارد حالت برنامه شود یا با خطایی مواجه شود، چه اتفاقی برای خروجیها میافتد؟

این ماژول دارای قابلیت نگهداشتن خروجی است. میتوانید هر کانال را از طریق تنظیمات حافظه PLC طوری پیکربندی کنید که یا پاک شود (CLR تا حد آفست)، آخرین مقدار تبدیلشده را نگه دارد (HOLD)، یا به حداکثر حد مجاز هدایت شود (MAX).

Q: آیا میتوانم یک کانال را بهعنوان خروجی ولتاژ و کانال دیگر را بهعنوان خروجی جریان راهاندازی کنم؟

بله. هر یک از دو کانال بهطور مستقل از طریق پارامترهای حافظه PLC پیکربندی میشود و به شما امکان میدهد محدودههای سیگنال متفاوتی را بهطور همزمان اجرا کنید؛ برای مثال، 4-20mA در کانال 1 و 0-10V در کانال 2.

SKU CJ1W-DA021

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Omron
شماره محصول: CJ1W-DA021
کشور سازنده:ژاپن
نوع محصول: ماژول‌های خروجی آنالوگ
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۱۱٫۵ سانتی‌متر x ۱۰٫۵ سانتی‌متر x ۴٫۵ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Omron CJ1W-DA021 که برای یکپارچه‌سازی مستقیم با معماری‌های PLC سری Sysmac طراحی شده است، یک ماژول تبدیل دیجیتال به آنالوگ دوکاناله و پربازده است. این ماژول با تبدیل مقادیر دیجیتال پردازنده به سیگنال‌های آنالوگ استاندارد صنعتی، کنترل دقیق عملگرهای خارجی، درایوهای فرکانس متغیر و تجهیزات فرایندی را امکان‌پذیر می‌کند. این ماژول دارای ایزولاسیون مقاوم با فوتوکاپل بین بک‌پلین CPU کنترلر داخلی و اتصالات میدانی خارجی است و مدارهای منطقی حساس را از اختلالات الکتریکی سمت میدان محافظت می‌کند. ترمینال قابل جداسازی یکپارچه با ۱۸ نقطه به مهندسان تعمیر و نگهداری اجازه می‌دهد ماژول‌ها را بدون قطع سیم‌کشی میدان تعویض کنند و زمان توقف عملیاتی را در محیط‌های فرایندی پیوسته به حداقل برسانند.

ویژگی‌های کلیدی

دو کانال خروجی مستقل: پیکربندی مستقل خروجی‌های ولتاژ و جریان را در دو اتصال میدانی مجزا پشتیبانی می‌کند.
انعطاف‌پذیری چندمحدوده‌ای: محدوده‌های سیگنال خروجی قابل انتخاب از طریق نرم‌افزار، شامل ۱ تا ۵ ولت، ۰ تا ۵ ولت، ۰ تا ۱۰ ولت، دوقطبی -۱۰ تا ۱۰ ولت و ۴ تا ۲۰ میلی‌آمپر.
عملکرد نگه‌داری ایمن خروجی در شرایط خطا: رفتار بازیابی قابل تنظیم (CLR، HOLD یا MAX) برای حفظ، پاک‌سازی یا بیشینه‌سازی وضعیت سیگنال‌های خروجی در صورت بروز خطا یا توقف اجرای CPU کنترلر.
تفکیک‌پذیری بالا: با تفکیک‌پذیری تبدیل صنعتی ۴٬۰۰۰ (۱/۴۰۰۰) کار می‌کند تا پروفایل‌های افزایش تدریجی نرم و موقعیت‌دهی دقیق شیر را فراهم کند.
ترمینال قابل جداسازی: چیدمان ترمینال پیچی M3 با ۱۸ نقطه، پیش‌سیم‌کشی تابلو و تعویض ماژول‌های میدانی را ساده می‌کند.

کاربردها

مرجع‌دهی سرعت برای درایوهای فرکانس متغیر (VFD) و حلقه‌های کنترل سرعت سروو.
موقعیت‌دهی و تنظیم دبی برای شیرهای کنترلی تناسبی پنوماتیک و هیدرولیک.
ارسال تنظیمات نقطه تنظیم به واحدهای کنترل‌کننده دمای گسسته و دستگاه‌های ثبت.
شبیه‌سازی سیگنال‌های مبدل در زمان راه‌اندازی سیستم‌های کنترل نظارتی از راه دور.

مشخصات فنی

پارامتر مشخصات	مقدار / جزئیات
سازنده	Omron
شماره مدل	CJ1W-DA021
نوع ماژول	واحد خروجی آنالوگ
تعداد خروجی‌ها	۲ کانال
قالب‌های سیگنال آنالوگ	۱ تا ۵ ولت، ۰ تا ۵ ولت، ۰ تا ۱۰ ولت، -۱۰ تا ۱۰ ولت، ۴ تا ۲۰ میلی‌آمپر
تفکیک‌پذیری تبدیل D/A	۴٬۰۰۰ (نمایش داده باینری ۱۶ بیتی)
سرعت تبدیل	۱٫۰ میلی‌ثانیه برای هر نقطه
دقت (در ۲۵ درجه سانتی‌گراد)	ولتاژ: +/-۰٫۳٪ از F.S. \| جریان: +/-۰٫۵٪ از F.S.
دقت (۰ تا ۵۵ درجه سانتی‌گراد)	ولتاژ: +/-۰٫۵٪ از F.S. \| جریان: +/-۰٫۸٪ از F.S.
مکانیزم ایزولاسیون	ایزولاسیون با فوتوکاپل بین بک‌پلین کنترلر و خروجی‌ها؛ بدون ایزولاسیون بین کانال‌ها
منبع تغذیه خارجی	۲۴ VDC (+۱۰٪ / -۱۵٪)، حداکثر ۱۴۰ میلی‌آمپر (جریان هجومی: حداکثر ۲۰ آمپر، حداقل عرض پالس ۱ میلی‌ثانیه)
مصرف برق داخلی	حداکثر ۵ VDC، ۱۲۰ میلی‌آمپر
امپدانس خروجی (ولتاژ)	حداکثر ۰٫۵ اهم
حداکثر مقاومت بار (جریان)	حداکثر ۶۰۰ اهم
کشور مبدأ	ژاپن
وزن حمل (محاسبه‌شده)	۰٫۳۵ کیلوگرم
ابعاد بسته‌بندی (محاسبه‌شده)	۱۱٫۵ سانتی‌متر × ۱۰٫۵ سانتی‌متر × ۴٫۵ سانتی‌متر

اتصالات و رابط‌ها

رابط ماژول از یک ترمینال‌بلوک جداشدنی ۱۸ نقطه‌ای استفاده می‌کند. برای جلوگیری از فرسودگی اجزای داخلی، تخصیص ترمینال‌ها باید کاملاً با نوع سیگنال هدف مطابقت داشته باشد.

اتصال ترمینال	تخصیص سیگنال / عملکرد
A1 / B1	ورودی منبع تغذیه خارجی (+۲۴ ولت DC / زمین ۰ ولت)
A3 / A4	خروجی ولتاژ کانال ۱ (+) / مشترک خروجی (-)
A5 / A4	خروجی جریان کانال ۱ (+) / مشترک خروجی (-)
B3 / B4	خروجی ولتاژ کانال ۲ (+) / مشترک خروجی (-)
B5 / B4	خروجی جریان کانال ۲ (+) / مشترک خروجی (-)

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

CJ1W-DA021 از نظر فرم‌فاکتور و پارامترهای پیکربندی با بک‌پلین‌های کنترلرهای استاندارد CJ1، CJ2 و NJ، هنگام استفاده با کوپلر باس EtherCAT یا EtherNet/IP، مشترک است. این ماژول جایگزین مستقیم مدل‌های آنالوگ قدیمی CJ1W محسوب می‌شود. بااین‌حال، نگاشت ثبات‌های حافظه تخصیص‌یافته CPU در ناحیه CIO را بررسی کنید، زیرا ساختارهای قدیمی برنامه ممکن است بسته به شماره واحد تعیین‌شده با کلید گردان پنل جلویی، به اعتبارسنجی آدرس نیاز داشته باشند.

اشتباهات رایج در کاربرد و نکات مهندسی

توجه داشته باشید که بین خروجی‌های کانال ۱ و کانال ۲ این واحد ایزولاسیون الکتریکی وجود ندارد؛ هر دو خروجی مرجع زمین مشترکی دارند (مشترک خروجی). اگر دو ابزار میدانی با مراجع زمین متفاوت متصل شوند، جریان‌های حلقه زمین می‌توانند سیگنال‌های آنالوگ را مختل کنند یا به طبقه خروجی آسیب بزنند. اطمینان حاصل کنید که ورودی ابزارهای میدانی ایزوله است یا برای حفظ یکپارچگی حلقه از ایزولاتورهای سیگنال خارجی استفاده کنید.

نکات راه‌اندازی و سیم‌کشی

برای کاهش تداخل الکترومغناطیسی در محیط‌های پرنویز، مانند مجاورت تجهیزات کلیدزنی VFD فعال، همیشه برای حلقه‌های آنالوگ از کابل زوج‌تابیده شیلددار (STP) استفاده کنید. شیلد کابل را فقط در پنل اتصال زمین محفظه PLC به زمین وصل کنید و سمت ابزار دقیق را بدون اتصال به زمین رها کنید تا از ایجاد حلقه‌های زمین جلوگیری شود. هرگز کابل‌های خروجی آنالوگ را در همان داکت سیمی خطوط برق AC ولتاژبالا عبور ندهید.

راهنمای نصب

هشدار بسیار مهم: پیش از نصب، خارج‌کردن یا سیم‌کشی ماژول، مطمئن شوید تمام برق رک PLC و منبع تغذیه خارجی ۲۴ ولت DC میدانی کاملاً قطع شده است. تعویض ماژول در حالت روشن می‌تواند باعث وضعیت لَچ‌آپ یا آسیب دائمی به منطق بک‌پلین CPU شود.

1

کلید گردان شماره واحد را در پنل جلویی CJ1W-DA021 با یک پیچ‌گوشتی دوسوی تخت کوچک تنظیم کنید. این تخصیص باید با پیکربندی سخت‌افزار در CX-Programmer یا Sysmac Studio مطابقت داشته باشد.

2

ماژول را روی بک‌پلین سری CJ نصب کنید؛ قلاب پایینی را هم‌راستا کرده و مکانیزم قفل بالایی را محکم در جای خود جا بزنید. برای اطمینان از پایداری مکانیکی، قفل‌های کشویی زردرنگ را محکم کنید.

3

منبع تغذیه خارجی ۲۴ ولت DC را به ترمینال‌های A1 (+) و B1 (-) وصل کنید تا مدار تبدیل فعال شود، سپس حلقه‌های بار آنالوگ را مطابق ترمینال‌های ولتاژ یا جریان تعیین‌شده سیم‌کشی کنید.

FAQ

آیا بین کانال‌های خروجی در CJ1W-DA021 ایزولاسیون الکتریکی وجود دارد؟

خیر. اگرچه بین منطق داخلی PLC و مدارهای خروجی ایزولاسیون نوری وجود دارد، دو کانال خروجی آنالوگ مرجع زمین مشترکی دارند. اگر تجهیزات میدانی شما پتانسیل‌های زمین متفاوتی داشته باشند، باید از ماژول‌های ایزولاسیون خارجی استفاده کنید.

اگر CPU وارد حالت برنامه شود یا با خطایی مواجه شود، چه اتفاقی برای خروجی‌ها می‌افتد؟

این ماژول دارای قابلیت نگه‌داشتن خروجی است. می‌توانید هر کانال را از طریق تنظیمات حافظه PLC طوری پیکربندی کنید که یا پاک شود (CLR تا حد آفست)، آخرین مقدار تبدیل‌شده را نگه دارد (HOLD)، یا به حداکثر حد مجاز هدایت شود (MAX).

آیا می‌توانم یک کانال را به‌عنوان خروجی ولتاژ و کانال دیگر را به‌عنوان خروجی جریان راه‌اندازی کنم؟

بله. هر یک از دو کانال به‌طور مستقل از طریق پارامترهای حافظه PLC پیکربندی می‌شود و به شما امکان می‌دهد محدوده‌های سیگنال متفاوتی را به‌طور هم‌زمان اجرا کنید؛ برای مثال، 4-20mA در کانال 1 و 0-10V در کانال 2.

چرا منبع تغذیه خارجی 24 VDC برای این ماژول آنالوگ ضروری است؟

منبع تغذیه خارجی 24 VDC، مبدل داخلی دیجیتال به آنالوگ و درایورهای خروجی توان‌بالا را تغذیه می‌کند. توان داخلی 5 VDC باس پشتی فقط برای راه‌اندازی منطق ارتباطی ولتاژپایین استفاده می‌شود.
