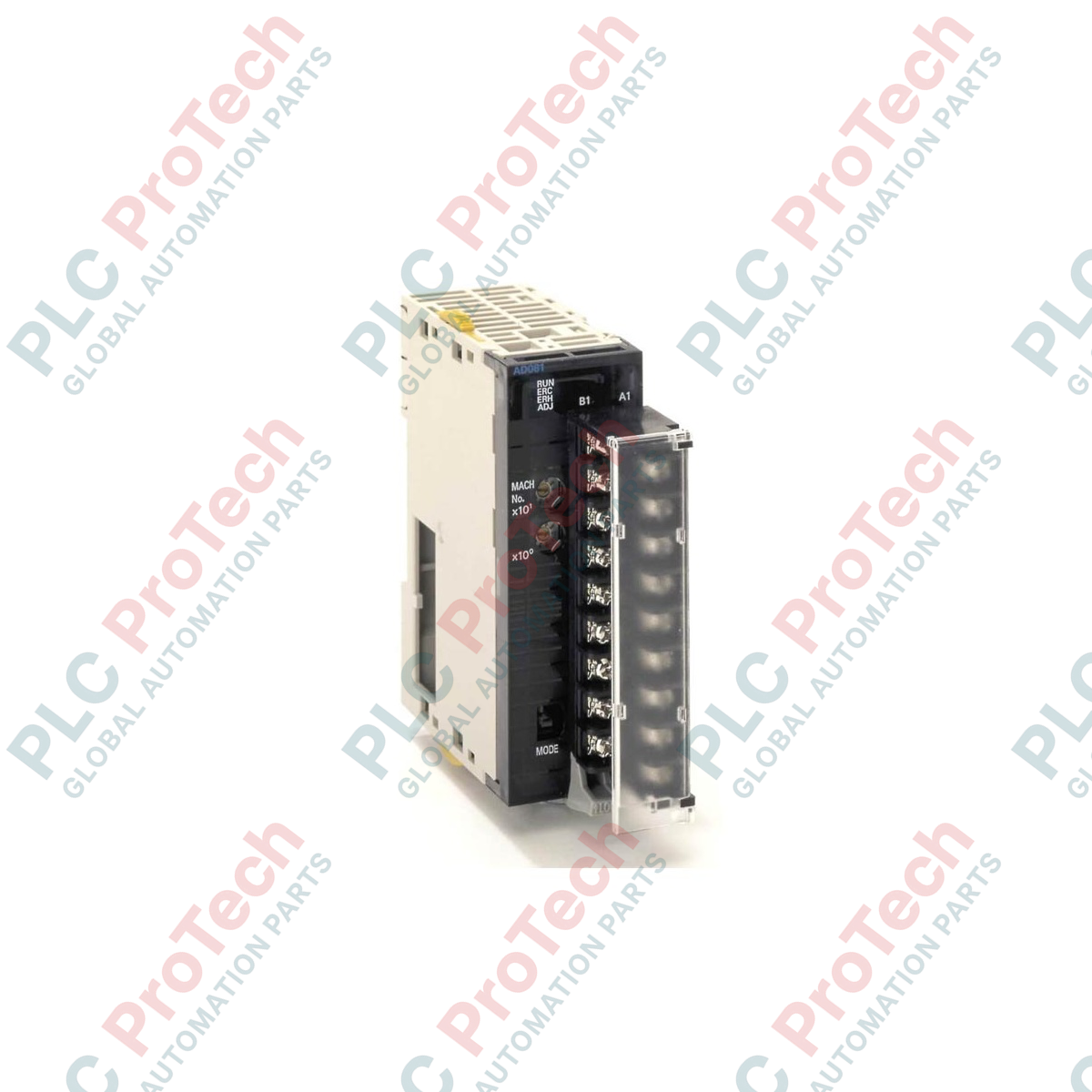

ماژول خروجی آنالوگ ۸ کاناله سری SYSMAC CJ از Omron مدل CJ1W-DA08C

توضیحات

امرون CJ1W-DA08C با فراهم‌کردن قابلیت‌های کنترل جریان با چگالی بالا در معماری‌های اتوماسیون صنعتی، تنظیم دقیق حلقه را برای حداکثر هشت عملگر میدانی مستقل هماهنگ می‌کند. این واحد ورودی/خروجی ویژه از طریق گذرگاه پرسرعت سیستم CJ مستقیماً با CPU کنترلر میزبان ارتباط برقرار کرده و مقادیر فرمان دیجیتال را به حلقه‌های کنترل آنالوگ پایدار ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند. این ماژول که برای محیط‌های فرایندی دشوار طراحی شده است، از ایزولاسیون الکتریکی مستحکم میان مدارهای منطقی داخلی و ترمینال‌های سیم‌کشی میدانی خارجی بهره می‌برد؛ در نتیجه حساسیت به نویز را کاهش داده و از یکپارچگی بک‌پلین محافظت می‌کند. پیکربندی کامل ماژول از طریق نقشه حافظه PLC انجام می‌شود و نیازی به تنظیم دستی پتانسیومترها ندارد.

ویژگی‌ها

• کنترل با چگالی بالا: هشت خروجی آنالوگ مستقل حلقه جریان را در پهنای فشرده یک اسلات جای می‌دهد.
• محدوده سیگنال استاندارد: از سیگنال‌های خروجی آنالوگ صنعتی استاندارد ۴ تا ۲۰ میلی‌آمپر برای سازگاری گسترده با عملگرها پشتیبانی می‌کند.
• تبدیل با وضوح بالا: وضوح تبدیل دیجیتال به آنالوگ ۱۲ بیتی (مقیاس ۱/۴۰۰۰) را برای دستیابی به تلرانس‌های دقیق کنترل فرایند ارائه می‌دهد.
• ترمینال قابل‌تعویض در حالت روشن: از یک بلوک ترمینال پیچی قابل‌جداشدن استفاده می‌کند تا امکان تعویض سریع ماژول بدون ایجاد اختلال در سیم‌کشی میدانی فراهم شود.
• پیکربندی یکپارچه: تمام رجیسترهای مقیاس‌بندی خروجی، حد و وضعیت مستقیماً در تخصیص‌های حافظه واحد ورودی/خروجی ویژه CPU یکپارچه شده‌اند.

کاربردها

• موقعیت‌دهی شیرهای کنترل تناسبی در سامانه‌های فرایندی سیالات و گازها.
• مرجع‌دهی سرعت درایو فرکانس متغیر و کنترل شتاب‌گیری موتور.
• سیگنال‌دهی مرجع ورودی آنالوگ برای واحدهای پایانه‌ای راه دور توزیع‌شده (RTUها).
• ارسال مجدد متغیرهای فرایند به رکوردرهای کاغذلس و نشانگرهای پنلی محلی.

جدول مشخصات فنی

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

When migrating control schemes or performing drop-in replacements, ensure that your existing output loop utilizes 4 to 20 mA current and not voltage. If your system requires a voltage reference, choose the CJ1W-DA08V (0 to 10V / -10 to +10V) model instead. For smaller architectures, the 4-channel CJ1W-DA041 presents a lower-density footprint sharing the same software programming structure.

اشتباهات رایج کاربردی و نکات مهندسی

برای راه‌اندازی مبدل دیجیتال به آنالوگ داخلی و مدارهای خروجی حلقه جریان، باید یک منبع تغذیه خارجی 24 VDC به ترمینال‌بلوک ماژول متصل شود. اگر ولتاژ این منبع خارجی به کمتر از 20.4 VDC کاهش یابد، کانال‌های خروجی ممکن است محدود شوند یا دقت کالیبراسیون خود را از دست بدهند. برای جلوگیری از تجمع حرارت زیاد در محفظه‌های کوچک هنگام راه‌اندازی هم‌زمان هر 8 خروجی با جریان 20 mA، فضای خالی عمودی کافی در اطراف مجموعه رک PLC فراهم کنید.

نکات راه‌اندازی و سیم‌کشی

کانال‌های خروجی استفاده‌نشده باید به‌طور صریح در تنظیم پارامترهای واحد I/O ویژه PLC (ناحیه DM) غیرفعال شوند. فعال‌گذاشتن خروجی‌های استفاده‌نشده می‌تواند باعث تأخیر در اسکن CPU سیستم و ایجاد خطاهای تشخیصی شود. خطوط فیلد 4 تا 20 mA را همیشه با کابل زوج‌تابیده شیلددار (STP) عبور دهید و برای کاهش نویز الکتریکی مد مشترک، شیلد را فقط در سمت PLC زمین کنید.
