Description

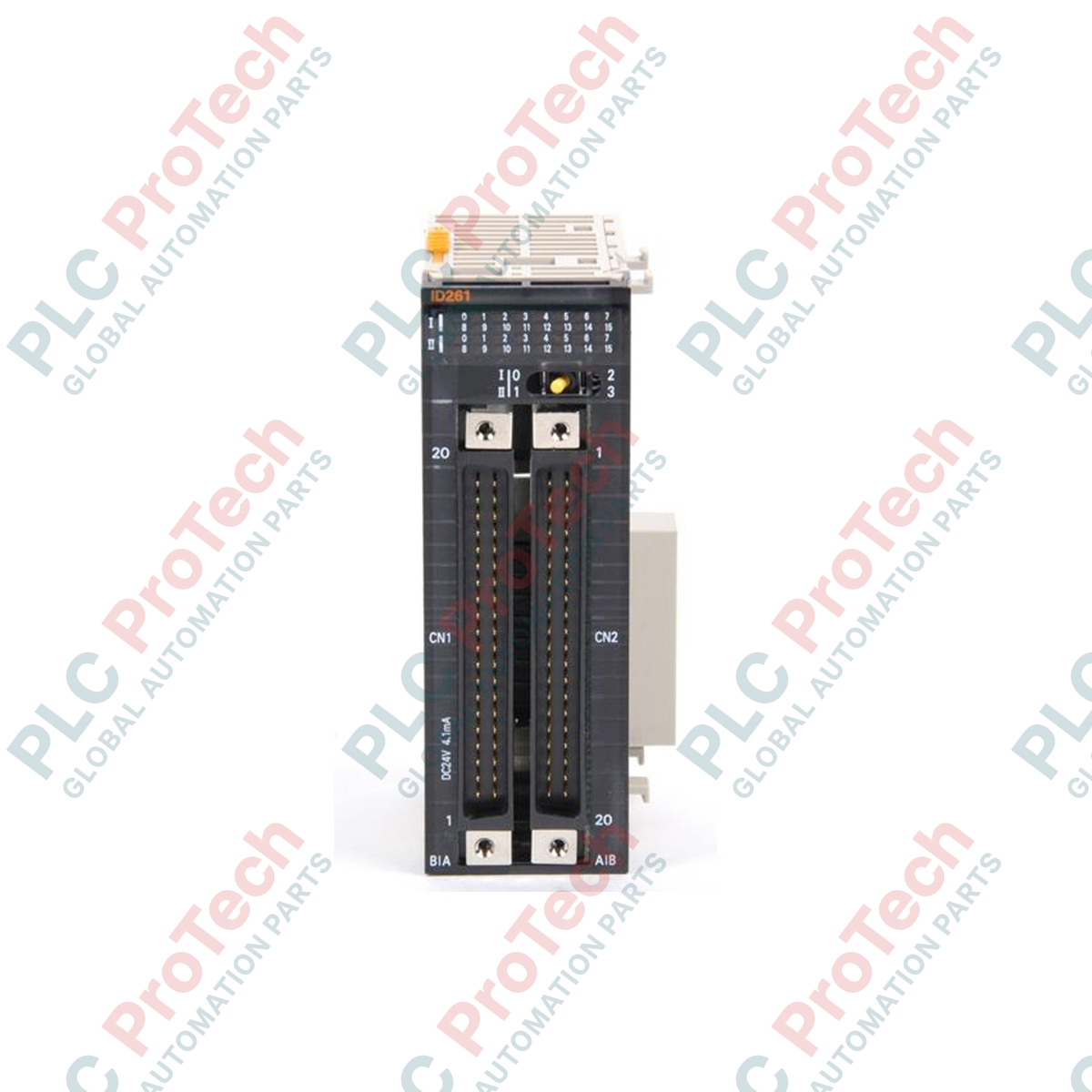

Designed for high-density digital signal acquisition within industrial automation environments, the CJ1W-ID261 serves as a reliable 64-point DC input module for Omron CJ-series PLC systems. This high-density module optimizes panel space by consolidating 64 discrete inputs into a compact physical footprint. It interfaces directly with field sensors, switches, and other devices operating at 24 VDC, translating physical input signals into logic states for the CPU. To simplify high-density field wiring, the unit utilizes dual external Fujitsu connectors, dividing the inputs into four isolated groups of 16 points to support versatile circuit configurations.

توضیحات

• CJ1W-ID261 که برای دریافت سیگنال دیجیتال با چگالی بالا در محیط‌های اتوماسیون صنعتی طراحی شده است، به‌عنوان یک ماژول ورودی DC شصت‌وچهارنقطه‌ای قابل‌اعتماد برای سیستم‌های PLC سری CJ شرکت Omron عمل می‌کند. این ماژول با تجمیع ۶۴ ورودی مجزا در ابعادی فیزیکی فشرده، فضای تابلو را بهینه می‌کند. ماژول مستقیماً با حسگرهای میدانی، کلیدها و سایر تجهیزاتی که با ولتاژ ۲۴ ولت DC کار می‌کنند ارتباط برقرار کرده و سیگنال‌های ورودی فیزیکی را به وضعیت‌های منطقی برای CPU تبدیل می‌کند. برای ساده‌سازی سیم‌کشی میدانی با چگالی بالا، این واحد از دو کانکتور خارجی Fujitsu استفاده می‌کند و ورودی‌ها را به چهار گروه مجزای ۱۶نقطه‌ای تقسیم می‌کند تا از پیکربندی‌های متنوع مدار پشتیبانی شود.
• ویژگی‌ها
• پیکربندی ۶۴ نقطه‌ای با چگالی بالا، نیاز کلی به فضای رک و تابلو را به‌طور چشمگیری کاهش می‌دهد.
• چیدمان مدار بخش‌بندی‌شده شامل ۴ مدار مستقل (۱۶ نقطه برای هر ترمینال مشترک) است که جداسازی الکتریکی و انعطاف‌پذیری را فراهم می‌کند.
• مدیریت داخلی بهینه توان، با مصرف جریان پایین تنها ۰٫۰۹ آمپر در ۵ ولت DC از بک‌پلین.

رابط‌های کانکتور Fujitsu مقاوم، اتصال ایمن و پایدار بلندمدت را در شرایط ارتعاش صنعتی تضمین می‌کنند.

• برای پیکربندی و برنامه‌نویسی ساده سیستم، ۴ کلمه را در نقشه حافظه PLC اختصاص می‌دهد.
• کاربردها
• پردازش سیگنال دیجیتال با چگالی بالا در خطوط مونتاژ و تولید.
• ماشین‌آلات بسته‌بندی و سیستم‌های نوار نقاله جابه‌جایی مواد.

سیستم‌های مرتب‌سازی خودکار و کنترل‌های توزیع انبار.

راهنمای نصب

• پیش از نصب یا خارج کردن ماژول ورودی، مطمئن شوید که بک‌پلین PLC سری CJ و منبع تغذیه سیستم کاملاً خاموش و بی‌برق شده‌اند.
• برای اتصال سریع و ایمن سیم‌ها در محل نصب، از کابل‌های سیم‌کشی از پیش مونتاژشده مخصوص سری CJ یا کانکتورهای سازگار Fujitsu استفاده کنید.
• برای به حداقل رساندن تداخل الکترومغناطیسی (EMI) و نویز سیگنال، خطوط سیگنال ورودی را از خطوط برق AC با ولتاژ بالا جدا نگه دارید.
• اطمینان حاصل کنید که مجموع جریان مصرفی همه ماژول‌های نصب‌شده از حداکثر ظرفیت جریان ماژول منبع تغذیه رک بیشتر نباشد.
