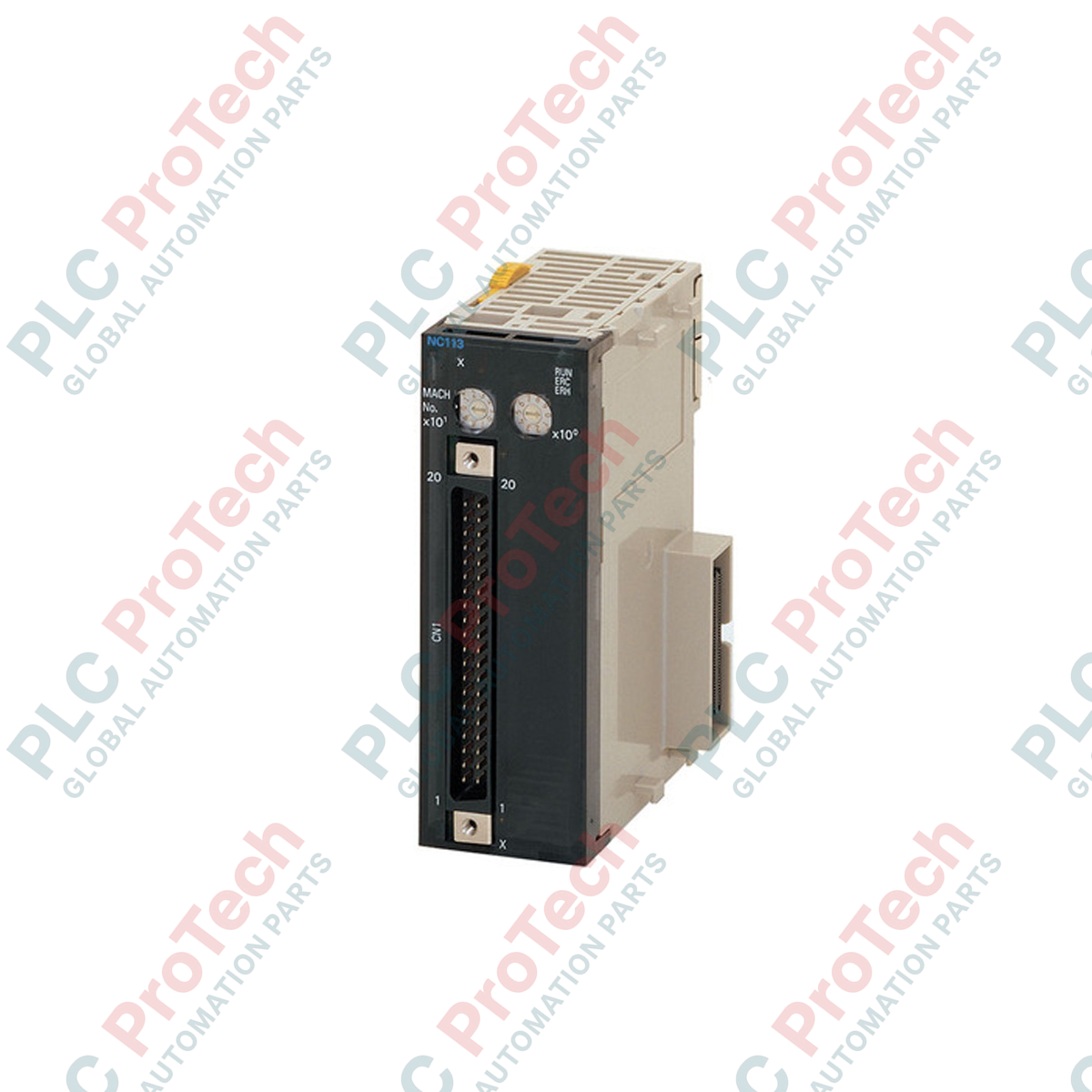

واحد کنترل موقعیت سری CJ از Omron مدل CJ1W-NC113

توضیحات

CJ1W-NC113 شرکت Omron که برای یکپارچه‌سازی در سیستم‌های PLC سری Sysmac CJ طراحی شده است، یک واحد کنترل موقعیت تک‌محوره و پربازده است که برای ارائه خروجی‌های فرمان قطار پالس دقیق به سیستم‌های درایو استپر و سروو مهندسی شده است. این ماژول به‌عنوان یک واحد ورودی/خروجی ویژه CJ1 عمل می‌کند و هماهنگی کارآمد چندمحوره و پروفایل‌های حرکتی اختصاصی را بدون تحمیل بار اضافی به زمان چرخه CPU اصلی امکان‌پذیر می‌سازد.

این واحد از خروجی‌های پالس کلکتور باز برای اجرای پروفایل‌های موقعیت‌یابی با استفاده از عملیات مستقیم از ناحیه حافظه PLC یا جداول توالی برنامه‌ریزی‌شده استفاده می‌کند. ویژگی‌های استاندارد شامل تغذیه وقفه‌ای، کنترل‌های حرکت آهسته و پایش موقعیت در زمان واقعی است که سازگاری بالایی با محیط‌های متنوع کنترل حرکت صنعتی فراهم می‌کند.

ویژگی‌ها

• کنترل موقعیت حلقه‌باز تک‌محوره از طریق خروجی‌های فرمان قطار پالس.
• نوع خروجی کلکتور باز امکان اتصال به طیف گسترده‌ای از درایوهای موتور را فراهم می‌کند.
• قابلیت خروجی پالس پرسرعت تا ۲۰۰ کیلوپالس بر ثانیه برای کنترل دقیق موتور.
• حالت‌های موقعیت‌یابی انعطاف‌پذیر، شامل عملکرد مستقیم از طریق نگاشت حافظه یا توالی‌های مسیر مبتنی بر حافظه.
• پشتیبانی از پروفایل‌های شتاب‌گیری و کاهش سرعت ذوزنقه‌ای و S-curve.
• قابلیت‌های یکپارچه تغذیه وقفه‌ای و جست‌وجوی مبدأ برای موقعیت‌یابی با مرجع مطلق.

کاربردها

• ماشین‌آلات بسته‌بندی و میزهای ایندکسینگ.
• سیستم‌های برچسب‌زنی خودکار و عملیات برش دقیق در طول‌های مشخص.
• میزهای موقعیت‌یابی X-Y و سیستم‌های جابه‌جایی مواد.
• مکانیزم‌های تغذیه و کنترل‌کننده‌های حرکت گنتری.

مشخصات فنی

راهنمای نصب

هنگام نصب CJ1W-NC113 روی رک CPU سری CJ یا رک توسعه، ماژول را با استفاده از قفل‌های کشویی واقع در قسمت بالا و پایین واحد محکم کنید. پیش از نصب یا خارج کردن ماژول، مطمئن شوید سیستم PLC کاملاً خاموش است. برای جلوگیری از تداخل الکترومغناطیسی، برای همه سیگنال‌های خروجی پالس پرسرعت از کابل‌های زوج‌تابیده و شیلددار استفاده کنید و شیلدها را به‌درستی به ترمینال اتصال زمین عملکردی متصل کنید.

انطباق و گواهی‌ها

• مطابق با الزامات CE
• دارای تأییدیه UL / cUL
