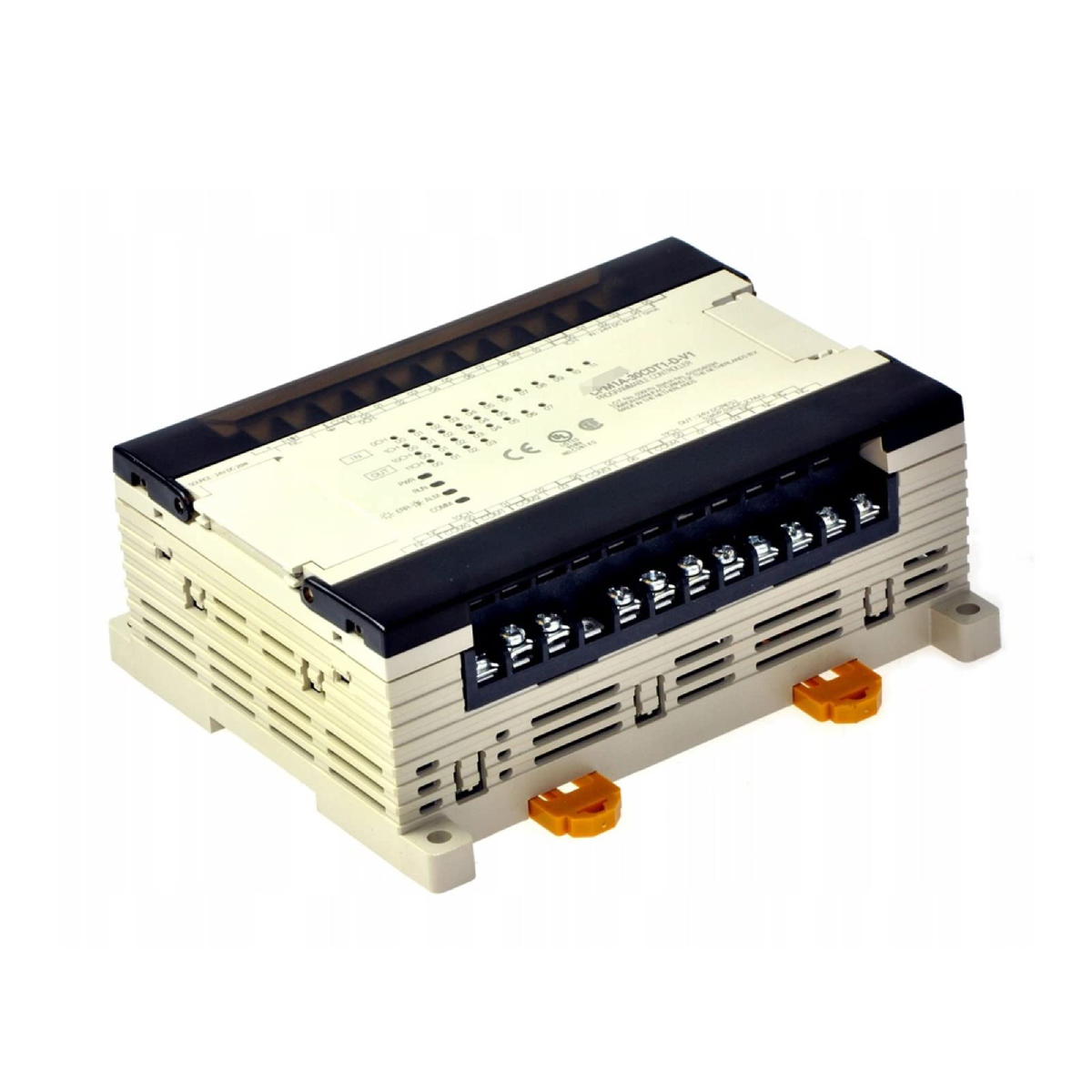

کنترل‌کننده سیستم PLC میکرو CPM1A-30CDT1-D-V1 | Omron

اومرون CPM1A-30CDT1-D-V1 (CPM1A30CDT1DV1) یک میکرو PLC چندکاره و جمع‌وجور است که برای کنترل با کارایی بالا در اتوماسیون‌های کوچک طراحی شده است. به عنوان بخشی از سری معتبر CPM1A، این کنترلر برای کاربردهایی مانند کنترل نقاله، ماشین‌آلات بسته‌بندی و سیستم‌های ساده جابجایی مواد ایده‌آل است. با داشتن 18 ورودی دیجیتال و 12 خروجی ترانزیستوری، CPM1A-30CDT1-D-V1 چگالی ورودی/خروجی 30 نقطه‌ای قوی را در فرم فاکتوری کوچک ارائه می‌دهد. قابلیت‌های شمارنده سرعت بالا و خروجی پالس یکپارچه آن، این دستگاه را برای وظایف پایه موقعیت‌یابی و حلقه‌های بازخورد انکودر بسیار مؤثر می‌سازد و راه‌حلی مقرون‌به‌صرفه برای سازندگان ماشین است که به دنبال تعادل بین عملکرد و فضای کابینت هستند.

پیکربندی فنی

معماری CPM1A-30CDT1-D-V1 برای سرعت و مدولار بودن بهینه شده است. با سرعت اجرای منطق تا 0.72 میکروثانیه، منطق کنترل گسسته را با دقت بالا مدیریت می‌کند. علامت "T1" نشان‌دهنده خروجی‌های ترانزیستور (نوع منبع) است که معمولاً در مدارهای منطق PNP به سبک اروپایی استفاده می‌شود، جایی که خروجی ولتاژ مثبت را به بار می‌دهد.

برای سیستم‌هایی که نیاز به توسعه در آینده دارند، این واحد از حداکثر 3 ماژول توسعه ورودی/خروجی پشتیبانی می‌کند که امکان افزایش قابل توجه پایه 30 نقطه‌ای را فراهم می‌آورد. ظرفیت برنامه 2 کیلوکلمه و حافظه داده 1 کیلوکلمه برای منطق ترتیبی پیچیده کافی است. نسخه "V1" نشان‌دهنده بازنگری سخت‌افزاری بهبود یافته است که قابلیت اطمینان و پایداری بیشتری نسبت به سری اصلی ارائه می‌دهد. تغذیه برق از طریق ورودی استاندارد 24 ولت DC تأمین می‌شود که با اکثر سیستم‌های توزیع برق صنعتی سازگار است.

مشخصات فنی

سؤالات متداول فنی

س1: تفاوت خروجی‌های ترانزیستور "منبع" و "چاه" چیست؟

ج1: CPM1A-30CDT1-D-V1 از منطق "منبع" (PNP) استفاده می‌کند. این بدان معناست که وقتی خروجی روشن است، بار را به ترمینال مثبت (V+) متصل می‌کند. در مقابل، منطق "چاه" (NPN) بار را به ترمینال منفی (0 ولت) متصل می‌کند. همیشه سیم‌کشی و حسگرهای میدانی خود را با مشخصات PNP/منبع این ماژول مطابقت دهید.

س2: آیا می‌توانم از این PLC برای کنترل حرکت ساده استفاده کنم؟

ج2: بله. با خروجی پالس 2 کیلوهرتز و ورودی انکودر 5 کیلوهرتز داخلی، این دستگاه برای موقعیت‌یابی پایه مانند کنترل درایور موتور پله‌ای یا نظارت بر انکودر چرخشی با سرعت پایین برای ردیابی نقاله کاملاً مناسب است.

س3: چند ماژول توسعه می‌توانم به پایه 30 نقطه‌ای اضافه کنم؟

ج3: می‌توانید حداکثر 3 ماژول توسعه اضافه کنید. این ماژول‌ها می‌توانند ورودی/خروجی دیجیتال، ورودی/خروجی آنالوگ یا ماژول‌های حسگر دما تخصصی باشند که به CPM1A امکان می‌دهند سیگنال‌های متنوع‌تری را با رشد نیازهای ماشین شما مدیریت کند.

راهنمای مهندسی و نصب

• سیم‌کشی و ترمینیشن: از سرسیم‌های بوترلایس در تمام اتصالات به ترمینال‌های پیچ استفاده کنید. با توجه به عمق جمع‌وجور 50 میلی‌متری، اطمینان حاصل کنید که کانال سیم‌کشی شما شعاع خم کافی برای کابل‌های تغذیه 24 ولت DC و ورودی/خروجی فراهم می‌کند تا از فشار مکانیکی روی ترمینال‌های PLC جلوگیری شود.

• یکپارچگی سیگنال پالس: برای ورودی انکودر 5 کیلوهرتز، از کابل‌های جفت‌پیچ‌شده شیلددار استفاده کنید. شیلد را فقط در انتهای PLC زمین کنید تا از تداخل الکترومغناطیسی (EMI) که ممکن است پالس‌های "شبح" ایجاد کند و باعث خطا در موقعیت‌یابی در منطق برنامه 2 کیلوکلمه شود، جلوگیری شود.

• تبعیض حرارتی: اگرچه PLC مصرف برق کمی دارد، آن را مستقیماً بالای قطعات تولیدکننده حرارت مانند VFDهای بزرگ یا مقاومت‌های قدرت نصب نکنید. حداقل 20 میلی‌متر فاصله بالایی و پایینی برای تهویه طبیعی از طریق دریچه‌های خنک‌کننده حفظ کنید.

مزایای مهندسی

CPM1A-30CDT1-D-V1 به دلیل طول عمر و قابلیت اطمینان «تنظیم و فراموش کن» متمایز است. سرعت اجرای 0.72 میکروثانیه تضمین می‌کند که PLC می‌تواند تغییرات ورودی با فرکانس بالا را بدون از دست دادن چرخه اسکن مدیریت کند. قابلیت توسعه مدولار به سازندگان ماشین اجازه می‌دهد تا روی یک واحد پایه استاندارد شده تمرکز کنند و در عین حال تعداد ورودی/خروجی را برای انواع مختلف ماشین سفارشی کنند. علاوه بر این، خروجی‌های نوع منبع 24 ولت DC حالت خطای ایمن‌تری در بسیاری از استانداردهای صنعتی فراهم می‌کنند، زیرا اتصال کوتاه به زمین معمولاً منجر به سوختن فیوز می‌شود نه فعال شدن ناخواسته خروجی.
