Omron

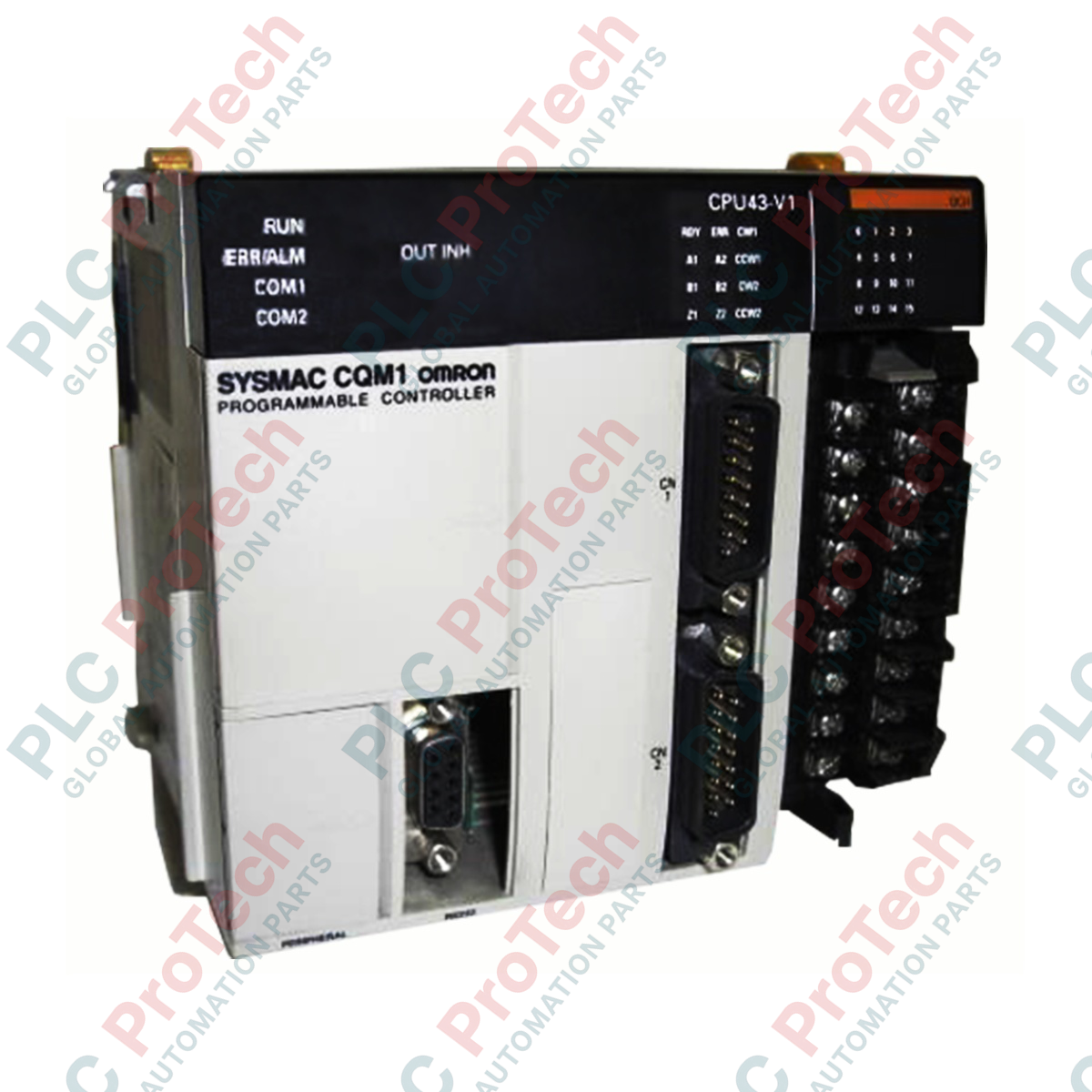

واحد پردازنده سری CQM1 امرن CQM1-CPU43-EV1 با ورودی/خروجی پالسی داخلی

SKU CQM1-CPU43-EV1

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Omron

  • شماره محصول: CQM1-CPU43-EV1

  • کشور سازنده:ژاپن

  • نوع محصول: ماژول‌های CPU پی‌ال‌سی

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 2500g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

واحد Omron CQM1-CPU43-EV1 با اجرای وظایف پیچیده اتوماسیون و کنترل دقیق موقعیت‌یابی، به‌عنوان واحد پردازش مرکزی یکپارچه‌ای برای پلتفرم Sysmac CQM1 طراحی شده است. این کنترل‌گر قابلیت‌های شمارش پرسرعت و خروجی پالس را مستقیماً روی برد پردازنده یکپارچه می‌کند و نیاز به ماژول‌های موقعیت‌یابی خارجی اختصاصی را در پیکربندی ماشین‌آلات فشرده از بین می‌برد. این واحد با استفاده از سامانه برنامه ذخیره‌شده، تا ۲۵۶ نقطه ورودی/خروجی را در ۱۱ واحد توسعه مدیریت می‌کند و هم‌زمان زمان چرخه اجرای کوتاه را برای عملیات صنعتی پرسرعت حفظ می‌کند.

ویژگی‌ها

  • شمارنده‌های پرسرعت یکپارچه: ورودی‌های شمارنده پرسرعت دوکاناله با پشتیبانی از حداکثر ۵۰ کیلوهرتز در پیکربندی تک‌فاز یا ۲۵ کیلوهرتز در پیکربندی دوفاز.
  • خروجی‌های پالس دوگانه: خروجی‌های پالس دوگانه داخلی با قابلیت راه‌اندازی موتورهای پله‌ای یا درایوهای سروو تا ۵۰ کیلوهرتز (۲۰ کیلوهرتز هنگام راه‌اندازی مستقیم موتورهای پله‌ای).
  • پردازش مستقیم وقفه: اجرای سریع با استفاده از ورودی‌های وقفه اختصاصی برای وظایف حساس به زمانِ موقعیت‌یابی و شمارش.
  • حفاظت مطمئن از حافظه: حفظ غیرفرار ثبات‌های حافظه داده (DM)، ناحیه نگهدارنده (HR) و ناحیه کمکی (AR) هنگام قطع و وصل برق.
  • قابلیت‌های عیب‌یابی: پایش بلادرنگ سخت‌افزار برای بررسی یکپارچگی CPU، خرابی حافظه، اتصال گذرگاه ورودی/خروجی و وضعیت باتری.

کاربردها

  • ماشین‌آلات بسته‌بندی پرسرعت: همگام‌سازی دقیق دستگاه‌های دوخت، برش و مکانیزم‌های تغذیه با ردیابی انکودر چرخشی.
  • سامانه‌های موقعیت‌یابی چندمحوره: کنترل مستقیم میزهای XY کوچک‌مقیاس، سامانه‌های دروازه‌ای و گیت‌های نقاله.
  • اندازه‌گیری و توزیع جریان: پردازش بلادرنگ ورودی‌های پالس حجمی با فرکانس بالا برای کنترل دقیق پرکردن.
  • تجهیزات برچسب‌زنی: تشخیص سریع محصول همراه با توزیع همگام برچسب با محرک پله‌ای.

مشخصات فنی

پارامتر مشخصات
سازنده Omron
مدل CQM1-CPU43-EV1
حداکثر ظرفیت ورودی/خروجی ۲۵۶ نقطه (حداکثر ۱۱ واحد توسعه)
ورودی/خروجی CPU روی برد ۱۶ نقطه (۱ کلمه)
مصرف جریان ۹۸۰ میلی‌آمپر در ۵ ولت DC
سرعت اجرای دستور دستورهای پایه: ۰٫۵۰ تا ۱٫۵۰ میکروثانیه؛ دستور ویژه (MOV): ۲۴ میکروثانیه
حافظه کاربر پردازش نمودار نردبانی؛ ۶٬۱۴۴ کلمه حافظه داده کاربر (DM) به‌علاوه ۵۱۲ کلمه فقط‌خواندنی
ورودی‌های پالس ورودی‌های انکودر فاز A و فاز B (معمولاً ۵ میلی‌آمپر)؛ ورودی پالس فاز Z (معمولاً ۱۲ میلی‌آمپر)
ولتاژ کاری ورودی پالس ۲۴ ولت DC (به‌علاوه یا منهای ۱۰٪)
فرکانس خروجی پالس حداکثر ۵۰ کیلوهرتز (کلکتور باز NPN، ۳۰ میلی‌آمپر، ۵ تا ۲۴ ولت DC، به‌علاوه یا منهای ۱۰٪)
عمر پشتیبان باتری معمولاً ۵ سال (حفظ ساعت و نواحی حافظه ماندگار)
وزن حمل ۲٫۵ کیلوگرم

اتصالات و رابط‌ها

عملکرد ترمینال پارامترهای الکتریکی منطق پردازش سیگنال
ورودی پرسرعت A / B 24 VDC، 5 mA ولتاژ روشن: حداقل 20.4 VDC؛ ولتاژ خاموش: حداکثر 4.0 VDC
ورودی پرسرعت Z 24 VDC، 12 mA ولتاژ روشن: حداقل 20.4 VDC؛ ولتاژ خاموش: حداکثر 4.0 VDC
خروجی پالس CW / CCW 5 تا 24 VDC، حداکثر 30 mA کلکتورباز NPN؛ جریان نشتی: حداکثر 0.1 mA؛ ولتاژ باقی‌مانده: حداکثر 0.4 V

مدل‌های جایگزین و سازگاری

مدل CQM1-CPU43-EV1 جایگزینی ارتقایافته برای واحدهای استاندارد CQM1-CPU41-E و CPU42-E است که ورودی شمارنده پرسرعت دوکاناله 50 kHz یا خروجی‌های فیزیکی پالس روی برد اصلی ندارند. هنگام جایگزین کردن پردازنده قدیمی CQM1 با CPU43-EV1، بررسی کنید که منطق نردبانی شما برای استفاده از پارامترهای گسترش‌یافته ناحیه DM سیستم (DM 6611 و DM 6612) بازپیکربندی شده باشد تا تنظیمات ورودی پالس به‌درستی مقداردهی اولیه شوند و از خطاهای راه‌اندازی جلوگیری شود.

اشتباهات رایج در کاربرد و نکات مهندسی

هنگام اجرای عملیات موقعیت‌یابی پرسرعت با درایور موتور پله‌ای متصل به خروجی‌های پالس، حداکثر فرکانس سوئیچینگ پایدار به‌دلیل محدودیت‌های نیروی ضد محرکه و گشتاور بار، از 50 kHz به 20 kHz کاهش می‌یابد. همچنین مطمئن شوید منبع تغذیه خارجی 24 VDC شما دارای تنظیم ولتاژ دقیق است؛ افت ولتاژ به کمتر از 20.4 VDC مانع ثبت تغییر وضعیت در ورودی‌های انکودر فاز A/B می‌شود و در نتیجه لغزش ردیابی و خطاهای موقعیت‌یابی محور رخ می‌دهد.

نکات راه‌اندازی و سیم‌کشی

برای تمام ورودی‌های شمارنده پرسرعت (فازهای A، B و Z) همیشه از کابل زوج‌تابیده شیلددار (STP) باکیفیت استفاده کنید. شیلد کابل را فقط به ترمینال زمین PLC وصل کنید؛ اتصال شیلدها به هر دو سر، حلقه زمین ایجاد می‌کند که نویز الکتریکی فرکانس‌بالا را القا کرده و قطار پالس‌های 50 kHz را مخدوش می‌کند. برای جلوگیری از آسیب ناشی از ولتاژ برگشتی القایی به ترانزیستورهای کلکتورباز NPN داخلی، مطمئن شوید دیودهای هرزگرد به‌صورت موازی با بارهای DC القایی خارجی متصل به خروجی‌های کمکی PLC نصب شده‌اند.

دستورالعمل‌های نصب

هشدار مهم

پیش از نصب سخت‌افزار، تعویض ماژول یا پیکربندی سیم‌کشی، تمام منابع تغذیه رک PLC را قطع کنید. بی‌برق نکردن کامل مجموعه می‌تواند خطر برق‌گرفتگی مرگبار، قوس الکتریکی موضعی یا آسیب شدید به مدار ورودی پالس یکپارچه و حساس برد CPU را به همراه داشته باشد.

1

واحد CPU را محکم روی بک‌پلین یا ریل DIN نصب کنید و مطمئن شوید که واحد با استفاده از کشویی‌های یکپارچه شاسی، محکم در جای خود قفل می‌شود.

2

مطمئن شوید یک باتری پشتیبان سالم به کانکتور CPU وصل است؛ هنگام تعویض باتری در حین کار، تعویض را حداکثر ظرف ۵ دقیقه پس از خارج کردن باتری انجام دهید تا از دست رفتن برنامه RAM جلوگیری شود.

3

منبع تغذیه 24 VDC را به پایه مشترک ورودی وصل کنید و کابل‌های برق را از خطوط موتور با ولتاژ بالا جدا نگه دارید تا از تداخل در ورودی‌های حساس جلوگیری شود.

FAQ

حداکثر فرکانس ورودی پالس پشتیبانی‌شده توسط شمارنده پرسرعت چقدر است؟

ورودی‌های یکپارچه از سیگنال‌های تک‌فاز تا 50 کیلوهرتز و از سیگنال‌های دوفاز تا 25 کیلوهرتز پشتیبانی می‌کنند.

آیا این واحد CPU مستقیماً از کنترل موتور پله‌ای استاندارد پشتیبانی می‌کند؟

بله، این دستگاه دارای دو خروجی پالس کلکتور باز NPN است که می‌توانند موتورهای پله‌ای را تا فرکانس 20 کیلوهرتز (و سایر درایوهای سروو را تا فرکانس 50 کیلوهرتز) راه‌اندازی کنند.

برنامه سیستم پس از خاموش شدن دستگاه، تا چه مدت در حافظه نگهداری می‌شود؟

برنامه و مقادیر ثبات‌های HR، AR و DM، صرف‌نظر از فعال بودن یا نبودن ساعت بلادرنگ، به‌مدت حداکثر 5 سال با باتری پشتیبان داخلی حفظ می‌شوند.

پس از روشن شدن چراغ BAT ERR، باتری پشتیبان را با چه سرعتی باید تعویض کرد؟

باتری پشتیبان باید حداکثر ظرف 1 هفته پس از روشن شدن نشانگر BAT ERR تعویض شود. فرایند فیزیکی تعویض باید ظرف 5 دقیقه به پایان برسد تا از خراب شدن برنامه RAM جلوگیری شود.
