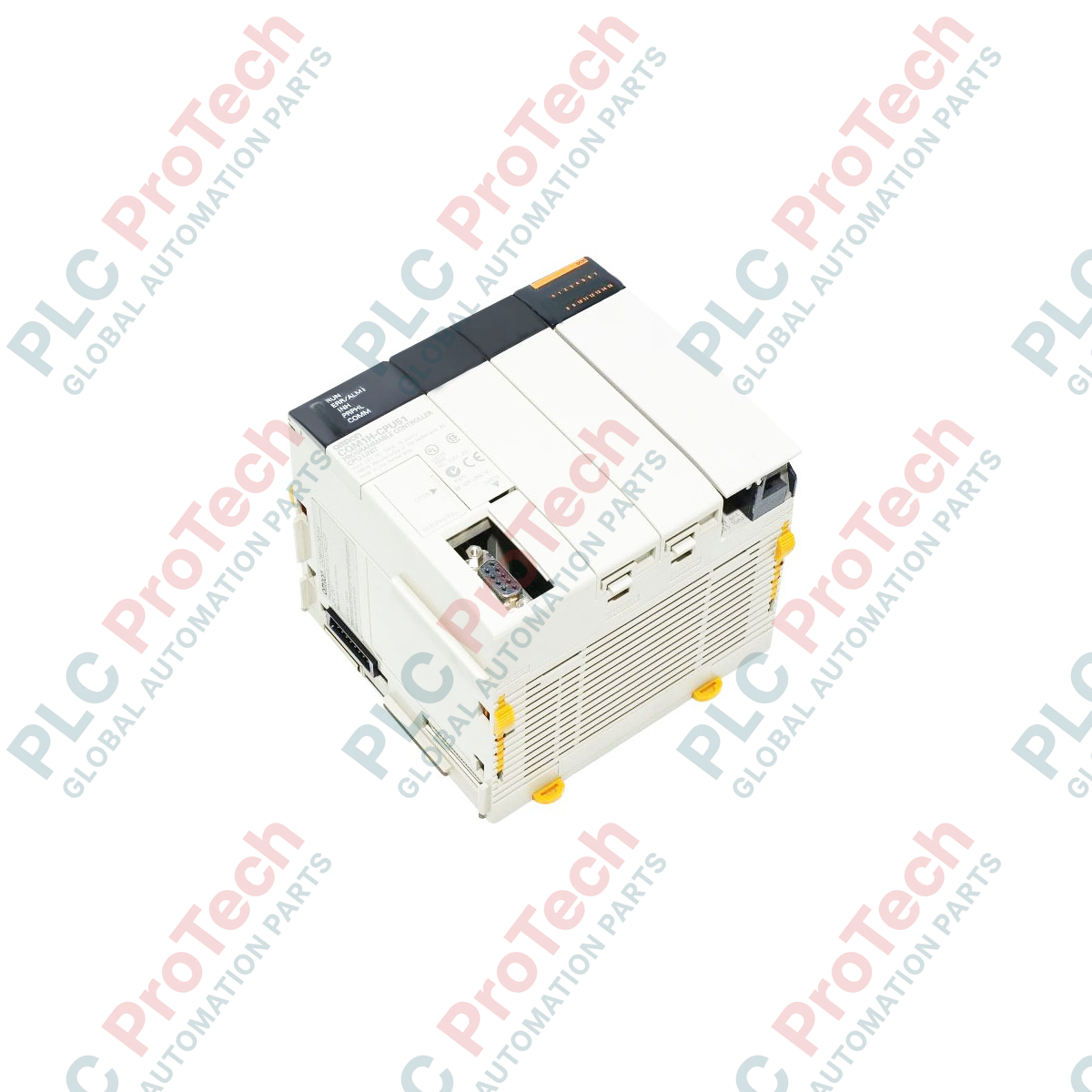

واحد CPU سری CQM1H، مدل CQM1H-CPU51 امرن

Q: آیا میتوانم از واحدهای استاندارد ورودی/خروجی توسعه CQM1 با CQM1H-CPU51 استفاده کنم؟

بله. CQM1H-CPU51 با ماژولهای قدیمی ورودی/خروجی توسعه سری CQM1 سازگار است و به شما امکان میدهد سیستم را تا حداکثر ظرفیت ۵۱۲ نقطه گسترش دهید.

Q: وظیفه دو شکاف برد داخلی روی این ماژول CPU چیست؟

این شکافها امکان نصب ماژولهای عملکردی تخصصی، مانند بردهای ارتباط سریال (برای مثال، CQM1H-SCB41) یا بردهای شمارنده سرعتبالا، را مستقیماً درون محفظه CPU فراهم میکنند.

Q: چگونه نشانگر چشمکزن «ERR/ALM» روی پنل جلویی را برطرف کنم؟

چشمکزدن LED خطا معمولاً نشاندهنده خطایی غیر致命ی، مانند ضعیف بودن باتری پشتیبان یا مغایرت جزئی برنامه، است. با استفاده از CX-Programmer متصل شوید تا کد مشخص گزارش خطای سیستم را بخوانید.

SKU CQM1H-CPU51

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Omron
شماره محصول: CQM1H-CPU51
کشور سازنده:ژاپن
نوع محصول: ماژول‌های CPU پی‌ال‌سی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 7000g
ابعاد: ۱۱۰ میلی‌متر × ۱۰۷ میلی‌متر × ۱۳۰ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

کنترلر Omron CQM1H-CPU51 که برای کنترل غیرمتمرکز ماشین و معماری‌های اتوماسیون مستقل طراحی شده است، به‌عنوان واحد پردازش مرکزی قابل‌اعتمادی در خانواده قدیمی PLCهای CQM1H عمل می‌کند. این کنترلر قابلیت‌های پردازشی را با توسعه‌پذیری ماژولار ترکیب کرده و از حداکثر ۵۱۲ نقطه ورودی/خروجی پشتیبانی می‌کند و دو شکاف برای بردهای داخلی اختیاری دارد. رابط‌های ارتباطی استاندارد شامل یک پورت داخلی RS-232C و یک پورت جانبی اختصاصی هستند که برنامه‌نویسی مستقیم منطق نردبانی مبتنی بر رایانه شخصی و یکپارچه‌سازی رابط انسان و ماشین (HMI) را امکان‌پذیر می‌کنند.

ویژگی‌ها

ظرفیت حافظه برنامه ۷٫۲ هزار کلمه و تخصیص ۶ هزار کلمه حافظه داده (DM).
دو شکاف برد داخلی برای توسعه قابلیت‌های ارتباط سریال، شمارنده‌های پرسرعت یا ورودی/خروجی آنالوگ.
مجهز به پورت RS-232C نه‌پین و پورت ارتباطی جانبی.
پشتیبانی از حداکثر ۵۱۲ نقطه ورودی/خروجی خارجی از طریق بلوک‌های توسعه ماژولار.
طراحی قابل نصب روی ریل DIN، متناسب با محفظه‌های استاندارد کنترل صنعتی.

کاربردها

ماشین‌آلات بسته‌بندی و برچسب‌زنی.
سیستم‌های جابه‌جایی مواد و کنترل نوار نقاله.
خطوط اتوماسیون مونتاژ در مقیاس کوچک تا متوسط.
بازسازی تابلوهای کنترل قدیمی و مهاجرت سیستم‌ها.

مشخصات فنی

پارامتر	مشخصات
سازنده	Omron
شماره مدل	CQM1H-CPU51
سری	سری CQM1H
ظرفیت برنامه	۷٫۲ هزار کلمه
حافظه داده (DM)	۶ هزار کلمه
ارتباطات داخلی	۱× RS-232C (D-Sub نه‌پین)، ۱× پورت جانبی
شکاف‌های برد داخلی	۲ شکاف
حداکثر نقاط ورودی/خروجی	۵۱۲ نقطه
مصرف جریان داخلی	۹۵۰ میلی‌آمپر در ۵ ولت DC
نوع نصب	ریل DIN با عرض ۳۵ میلی‌متر
دمای کاری	۰ تا ۵۵ درجه سانتی‌گراد
وزن ارسال (محاسبه‌شده)	۰٫۶۵ کیلوگرم
ابعاد بسته‌بندی (محاسبه‌شده)	۱۱۰ میلی‌متر × ۱۰۷ میلی‌متر × ۱۳۰ میلی‌متر

اتصالات و رابط‌ها

پین کانکتور / ترمینال	تخصیص عملکرد / مدار
پین ۱ RS-232C	FG (زمین فریم)
پین ۲ RS-232C	SD (داده ارسالی / TXD)
پین ۳ RS-232C	RD (داده دریافتی / RXD)
پین ۴ RS-232C	RS (درخواست برای ارسال / RTS)
پین ۵ RS-232C	CS (آماده برای ارسال / CTS)
پین ۹ RS-232C	SG (زمین سیگنال)

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

CQM1H-CPU51 می‌تواند جایگزین مستقیم یا مسیر ارتقای ماژول‌های قدیمی‌تر CQM1-CPU41 یا CQM1-CPU45 باشد. بااین‌حال، توجه داشته باشید که اگرچه ماژول‌های I/O پایه از نظر فیزیکی سازگار باقی می‌مانند، برنامه‌های کاربر به‌دلیل تفاوت‌های جزئی در تخصیص حافظه و ساختار دستورالعمل‌های استاندارد سیستم، باید در CX-Programmer دوباره کامپایل شوند.

اشتباهات رایج در کاربرد و نکات مهندسی

هنگام استفاده از هر دو شکاف برد داخلی، نیازهای دفع حرارت در تابلوهای کنترل محصور به‌طور چشمگیری افزایش می‌یابد. برای جلوگیری از گرم‌شدن موضعی که می‌تواند عمر مفید باتری‌های پشتیبان داخلی را کاهش دهد یا به خطاهای متناوب حافظه منجر شود، حداقل ۲۰ میلی‌متر فاصله در بالا و پایین مجموعه PLC حفظ کنید.

نکات راه‌اندازی و سیم‌کشی

برای اتصال به رایانه‌های مدرنِ برنامه‌نویسی که پورت سریال DB9 قدیمی ندارند، از یک مبدل USB به Serial باکیفیت (مانند CS1W-CIF31) استفاده کنید که مستقیماً به کابل CQM1-CIF02 متصل می‌شود. پیش از تلاش برای تأیید آنلاین، تنظیمات سوئیچ DIP روی پنل جلویی CPU، به‌ویژه SW5، را بررسی کنید تا مطمئن شوید برای دریافت ارتباطات Host Link پیکربندی شده است.

دستورالعمل‌های نصب

هشدار حیاتی

همیشه پیش از واردکردن یا خارج‌کردن واحد CPU، بردهای داخلی یا ماژول‌های توسعه، منبع تغذیه سیستم را کاملاً ایزوله کنید. انجام‌ندادن این کار می‌تواند به پردازنده‌های ASIC داخلی بر اثر تخلیه الکترواستاتیکی آسیب بزند یا موجب خرابی بلوک داده EEPROM مربوط به CPU شود.

1

CPU را به‌طور ایمن روی ریل DIN ‏۳۵ میلی‌متری نصب کنید و مطمئن شوید قفل‌های لغزنده زردرنگِ سنگین‌کار کاملاً درگیر شده و ماژول را به ریل محکم می‌کنند.

2

واحد منبع تغذیه مجاور (برای مثال، CQM1-PA203) را نصب کنید و پیش از قفل‌کردن لغزنده‌های واحد، پین‌های کانکتور جانبی را کاملاً با CPU هم‌راستا کنید.

3

پیش از راه‌اندازی سیستم، تنظیمات پیکربندی سوئیچ DIP روی پنل جلویی را با پارامترهای ارتباطی Host Link یا Peripheral موردنظر خود تطبیق دهید.

4

برای جلوگیری از مشکلات نویز میدانی، اطمینان حاصل کنید که ترمینال زمین عملکردی (FG) روی منبع تغذیه متصل، به یک اتصال زمین با امپدانس پایین وصل شده باشد.

FAQ

آیا می‌توانم از واحدهای استاندارد ورودی/خروجی توسعه CQM1 با CQM1H-CPU51 استفاده کنم؟

بله. CQM1H-CPU51 با ماژول‌های قدیمی ورودی/خروجی توسعه سری CQM1 سازگار است و به شما امکان می‌دهد سیستم را تا حداکثر ظرفیت ۵۱۲ نقطه گسترش دهید.

وظیفه دو شکاف برد داخلی روی این ماژول CPU چیست؟

این شکاف‌ها امکان نصب ماژول‌های عملکردی تخصصی، مانند بردهای ارتباط سریال (برای مثال، CQM1H-SCB41) یا بردهای شمارنده سرعت‌بالا، را مستقیماً درون محفظه CPU فراهم می‌کنند.

چگونه نشانگر چشمک‌زن «ERR/ALM» روی پنل جلویی را برطرف کنم؟

چشمک‌زدن LED خطا معمولاً نشان‌دهنده خطایی غیر致命ی، مانند ضعیف بودن باتری پشتیبان یا مغایرت جزئی برنامه، است. با استفاده از CX-Programmer متصل شوید تا کد مشخص گزارش خطای سیستم را بخوانید.
