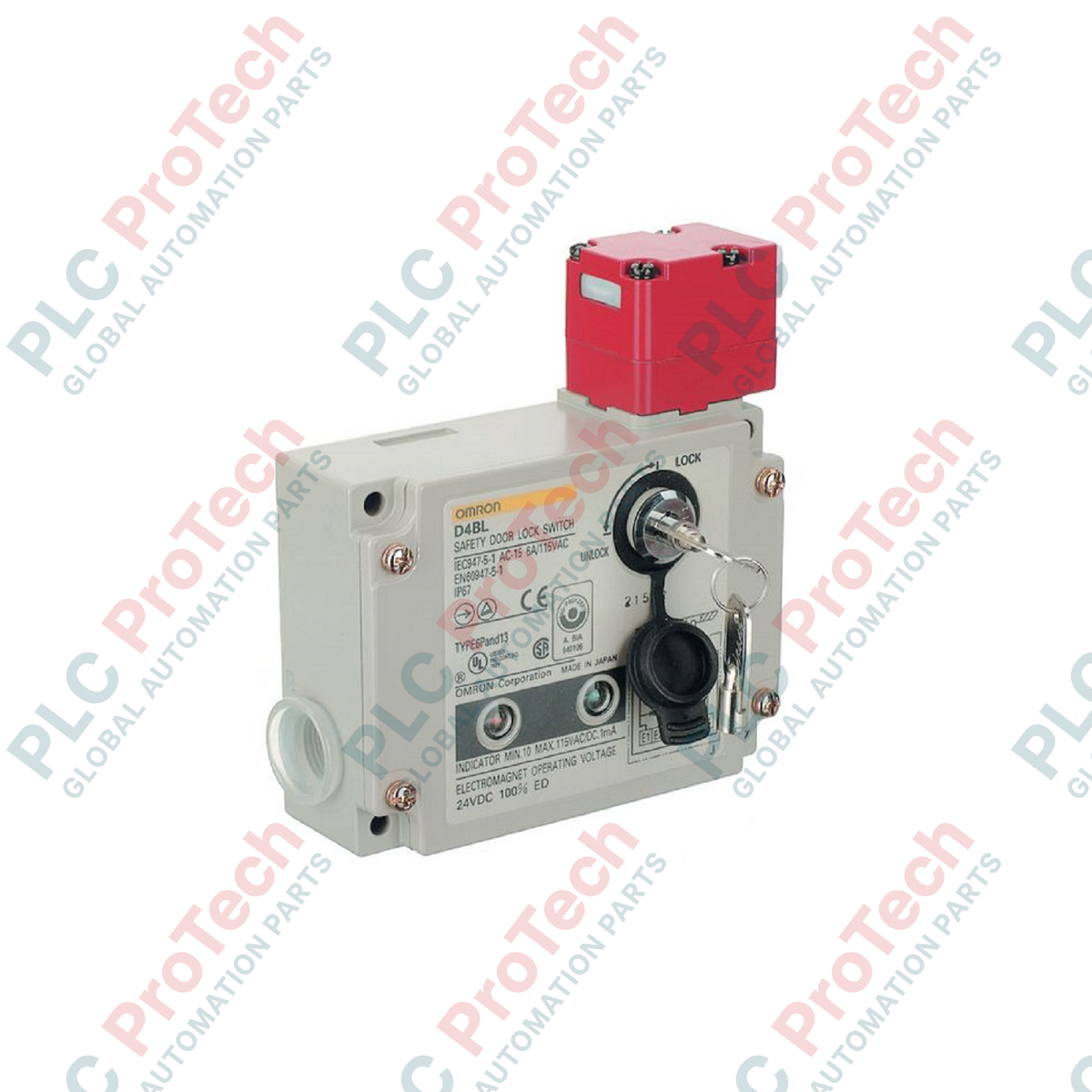

سوئیچ ایمنی درب با قفل محافظ Omron D4BL-2CRA

توضیحات

اُمرون D4BL-2CRA برای ایمن‌سازی گیت‌های دسترسی صنعتی سنگین و محفظه‌های ماشین‌آلات خطرناک، یک کلید اینترلاک ایمنی صنعتی است که با قفل مکانیکی مستحکم و سازوکار آزادسازی سلونوئیدی ۲۴ ولت DC طراحی شده است. این تجهیز که برای رعایت استانداردهای سخت‌گیرانه بین‌المللی ساخته شده، از پیکربندی دو مجرایی و چندین خروجی کنتاکت بهره می‌برد تا پایش مطمئن در و یکپارچه‌سازی ایمنی در سراسر سیستم را تضمین کند.

این کلید به‌عنوان یک تجهیز اینترلاک نوع ۲ مطابق با EN ISO 14119 عمل می‌کند و از طراحی کلید عملگر با کدگذاری سطح پایین بهره می‌برد. برای جلوگیری از گیر افتادن تصادفی افراد یا قفل‌شدن سیستم هنگام قطع برق، یک کلید آزادسازی کمکی مستقیماً در محفظه مقاوم آن تعبیه شده است که امکان آزادسازی دستی را برای کارکنان مجاز تعمیر و نگهداری فراهم می‌کند. ساختار مکانیکی مستحکم آن به درجه حفاظت IP67 دست می‌یابد و عملکرد قابل‌اعتمادی را در محیط‌های سخت آلوده به گردوغبار، ذرات زائد و پاشش آب کم‌فشار تضمین می‌کند.

ویژگی‌ها

• قفل مکانیکی ایمن در برابر خرابی: از یک اصل قفل‌کردن مکانیکی فیزیکی استفاده می‌کند که کلید عملگر را پس از ورود محکم نگه می‌دارد و برای آزادسازی آن، تحریک سلونوئید با ولتاژ ۲۴ ولت DC لازم است.
• خروجی چندکنتاکتی: مجهز به کنتاکت‌های ۱NC/۱NO برای تشخیص باز یا بسته بودن در، به‌همراه یک کنتاکت اختصاصی کلید پایش قفل ۱NC است که هر دو با سازوکار عملکرد آهسته عمل می‌کنند.
• جهت‌گیری انعطاف‌پذیر هد: سازوکار هد قابل تنظیم، حداکثر چهار جهت نصب مجزا را فراهم می‌کند و گزینه‌های هم‌راستاسازی را هنگام استقرار سیستم بهینه می‌سازد.
• آزادسازی کمکی: کلید آزادسازی کمکیِ یکپارچه، بازکردن دستی قفل را برای عملیات تعمیر و نگهداری یا شرایط اضطراری امکان‌پذیر می‌کند.
• پورت‌های مجرای G1/2: ساختار ورودی دو مجرایی، سیم‌کشی را ساده کرده و جداسازی خطوط برق از سیگنال‌های کنترلی را آسان می‌کند.

کاربردها

• خطوط مونتاژ خودرو: محفظه‌های سلول‌های رباتیک را ایمن می‌کند؛ جایی که ورود تا توقف کامل چرخه‌های خودکار باید ممنوع باشد.
• مراکز ماشین‌کاری: روی گیت‌های ایمنی ماشین‌آلات فرز، تراش و سنگ‌زنی CNC با سرعت بالا نصب می‌شود تا هنگام کاهش سرعت اسپیندل از دسترسی جلوگیری کند.
• مناطق بسته‌بندی و پالت‌گذاری: از ورود اپراتورها به مسیرهای خطرناک نوار نقاله‌های در حال حرکت و مناطق تسمه‌کشی خودکار جلوگیری می‌کند.
• میکسرهای صنعتی سنگین: اطمینان می‌دهد درهای بارگیری مواد تا زمانی که توقف کامل پره‌های میکسر تأیید نشده است، قفل باقی بمانند.

مشخصات فنی

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

D4BL-2CRA گونه‌ای با قفل مکانیکی و آزادسازی سلونوئیدی است؛ یعنی برای قفل‌کردن دروازه به نیروی فنر و برای آزادسازی آن به برق 24 VDC متکی است. در کاربردهایی که خروج فوری هنگام قطع برق یک الزام ایمنی است، مدل‌های قفل مکانیکی بسیار ترجیح داده می‌شوند، زیرا تا زمانی که کلید بازکردن مکانیکی استفاده نشود، به‌صورت فیزیکی قفل می‌مانند. این ویژگی در مقابل مدل‌های قفل سلونوئیدی، مانند D4BL-2GRA، قرار دارد که بلافاصله پس از قطع برق باز می‌شوند؛ رفتاری که ممکن است در فرایندهایی با زمان توقف طولانی خطرناک باشد.

نکات کاربردی و ملاحظات مهندسی

در زمان یکپارچه‌سازی سیستم، مطمئن شوید سیم‌پیچ سلونوئید برای دوره‌های طولانیِ فراتر از پارامترهای طراحی، به‌طور مداوم برق‌دار نمی‌ماند؛ زیرا تحریک مداوم باعث تنش حرارتی می‌شود. از منطق PLC استفاده کنید تا سیم‌پیچ آزادسازی فقط زمانی به‌صورت پالسی فعال شود که رسیدن ماشین به سرعت صفر تأیید شده باشد، و پس از تأیید وضعیت باز بودن دروازه، سیگنال برق‌رسانی را قطع کنید.

نکات راه‌اندازی و سیم‌کشی

ناهم‌راستایی فیزیکی محرک، علت اصلی خرابی زودهنگام کلید است. هنگام نصب، مطمئن شوید دروازه مکانیکی به ضربه‌گیرهای فیزیکی درِ مجهز شده است. هرگز نباید از کلید ایمنی به‌عنوان ضربه‌گیر مکانیکی استفاده شود؛ نیروهای ناشی از برخورد، سرِ ورودی کلید را تغییر شکل می‌دهند و باعث خرابی کنتاکت‌های پایش قفل می‌شوند. برای حفظ یکپارچگی IP67، اتصالات لوله‌گذاری باید با گلندهای مناسب کابل آب‌بندی شوند.
