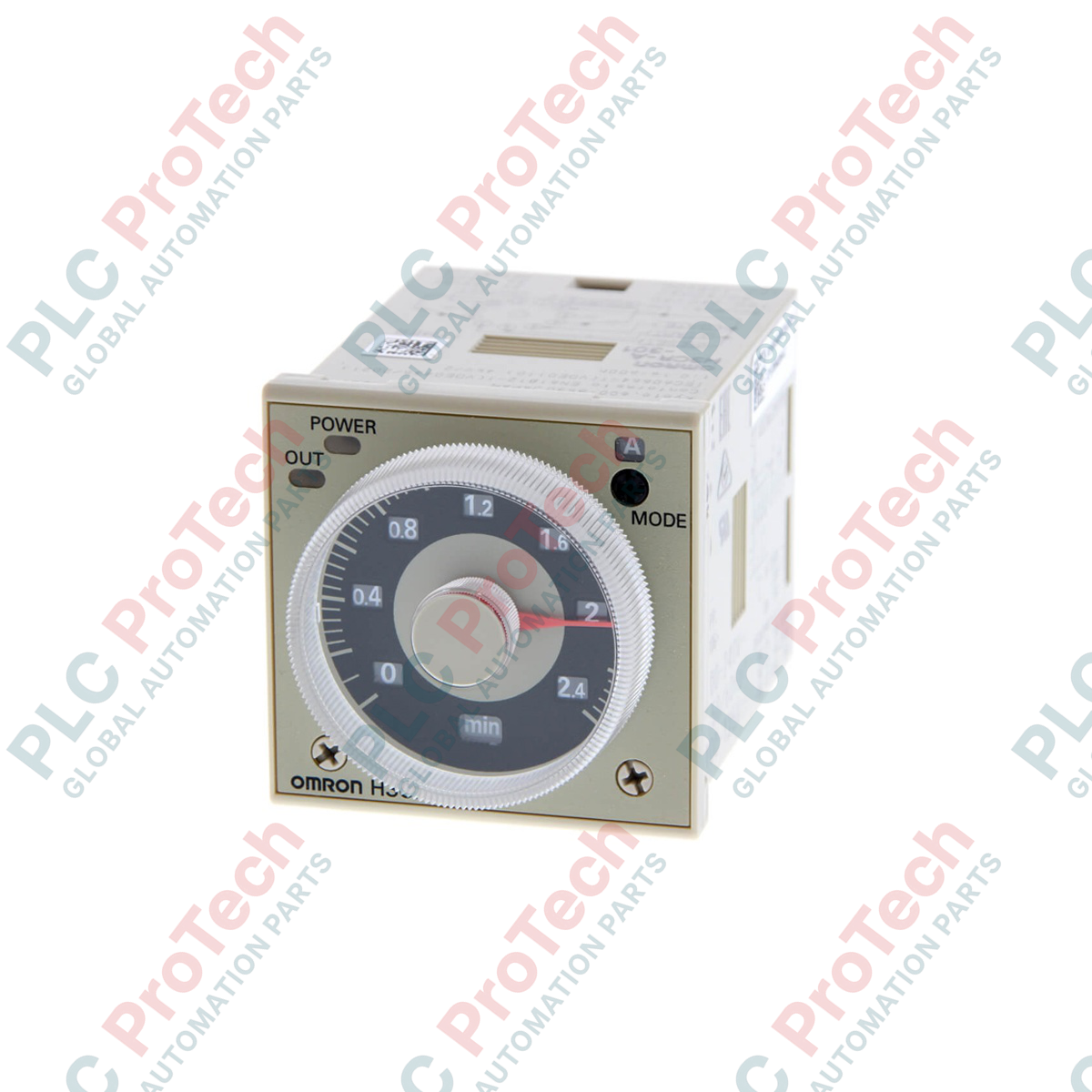

تایمر حالت‌جامد Omron H3CR-A8E 100/240VC از سری H3CR

Q: پس از قطع برق، چه اتفاقی برای کنتاکت لحظهای رخ میدهد؟

هنگامی که منبع تغذیه پایههای 2 و 7 قطع شود، کنتاکت لحظهای بلافاصله قطع شده و به حالت عادیِ بسته خود بازمیگردد.

SKU H3CR-A8E 100/240VC

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Omron
شماره محصول: H3CR-A8E 100/240VC
کشور سازنده:ژاپن
نوع محصول: تایمرهای حالت‌جامد
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 900g
ابعاد: 100 میلی‌متر x 60 میلی‌متر x 60 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

تایمر حالت‌جامد امرون H3CR-A8E 100/240VC که برای کنترل زمان‌بندی قابل‌اعتماد در تابلوهای کنترل صنعتی طراحی شده است، برای توالی‌بندی دقیق و عملیات تأخیری مهندسی شده است. این مدل ۸ پینی دارای پیکربندی خروجی منحصربه‌فردی است که یک کنتاکت SPDT محدودکننده زمانی را با یک کنتاکت SPDT آنی ترکیب می‌کند و امکان فعال‌سازی فوری مدار ثانویه هنگام روشن‌شدن را هم‌زمان با اجرای تأخیری سیستم فراهم می‌سازد. این محصول با محدوده عملیاتی گسترده و طراحی الکتریکی مقاوم، به‌عنوان یکی از اجزای اصلی هماهنگ‌کننده در راه‌اندازهای موتور، سیستم‌های نوار نقاله و منطق ترتیبی ماشین عمل می‌کند.

ویژگی‌های کلیدی

خروجی دوکنتاکته: یک خروجی SPDT محدودکننده زمانی و یک خروجی SPDT آنی را برای آغاز پیشرفته توالی ادغام می‌کند.
محدوده عملیاتی گسترده: امکان انتخاب زمان گسترده از ۰٫۰۵ ثانیه تا ۳۰۰ ساعت را در چندین محدوده قابل انتخاب در محل فراهم می‌کند.
ولتاژ تغذیه یونیورسال: در شبکه‌های AC متغیر از ۱۰۰ تا ۲۴۰ ولت AC (۵۰/۶۰ هرتز) به‌طور قابل‌اعتماد کار می‌کند.
پایه استاندارد پلاگ‌این: از پایه گرد اکتال ۸ پینی سازگار با سوکت‌های صنعتی استاندارد استفاده می‌کند.
نشانگرهای تشخیصی واضح: LEDهای پنل جلویی تأیید بصری فوریِ ورودی برق و وضعیت کنتاکت را فراهم می‌کنند.

کاربردها

تغییر وضعیت موتور راه‌انداز ستاره-مثلث: تأخیرهای گذار موقت را مدیریت می‌کند تا از آسیب مکانیکی جلوگیری شود.
توالی‌بندی سیستم نوار نقاله: راه‌اندازی ترتیبی تسمه‌ها را زمان‌بندی می‌کند تا از انباشته‌شدن جهش جریان الکتریکی جلوگیری شود.
اتوماسیون ماشین‌ابزار: پمپ‌های روان‌کاری یا خنک‌کننده کمکی را با تأخیرهای اسپیندل اینترلاک می‌کند.
اینترلاک دمپرهای HVAC: فعال‌سازی فن را با چرخه‌های بازشدن خودکار دمپر هماهنگ می‌کند.

مشخصات فنی

پارامتر	مقدار مشخصه
تولیدکننده	امرون
مرجع مدل	H3CR-A8E 100/240VC
ولتاژ تغذیه	۱۰۰ تا ۲۴۰ ولت AC (۵۰/۶۰ هرتز)
تعداد پین‌ها	۸ پین (پایه اکتال)
نوع خروجی	SPDT محدودکننده زمانی (1c) + SPDT آنی (1c)
ظرفیت کنتاکت (مقاومتی)	۵ آمپر در ۲۵۰ ولت AC / ۳۰ ولت DC
محدوده تنظیم زمان	۰٫۰۵ ثانیه تا ۳۰۰ ساعت (قابل انتخاب)
زمان بازنشانی	حداکثر ۰٫۱ ثانیه
دمای عملیاتی محیط	۱۰- تا ۵۵ درجه سانتی‌گراد (بدون یخ‌زدگی)
وزن ارسال (محاسبه‌شده)	۰٫۲۵ کیلوگرم
ابعاد بسته‌بندی (محاسبه‌شده)	۱۰۰ میلی‌متر × ۶۰ میلی‌متر × ۶۰ میلی‌متر

اتصالات و رابط‌ها

پین ترمینال	تخصیص عملکرد / مدار
پین ۲	ورودی منبع تغذیه (L1 / فاز نول)
پین ۷	ورودی منبع تغذیه (L2 / فاز خط)
پین 1	کنتاکت آنی - مشترک (COM)
پین 3	کنتاکت آنی - به‌طور معمول باز (NO)
پین 4	کنتاکت آنی - به‌طور معمول بسته (NC)
پین 8	کنتاکت محدودکننده زمانی - مشترک (COM)
پین 6	کنتاکت محدودکننده زمانی - به‌طور معمول باز (NO)
پین 5	کنتاکت محدودکننده زمانی - به‌طور معمول بسته (NC)

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

مدل H3CR-A8E زمانی انتخاب می‌شود که در کنار یک مدار تأخیری، به راه‌اندازی اولیه سریع مسیر بای‌پس یا مسیر کنترل نیاز باشد. اگر این واحد را با یک H3CR-A8 استاندارد جایگزین می‌کنید، توجه داشته باشید که مدل استاندارد A8 از هر دو کنتاکت SPDT به‌عنوان خروجی‌های تأخیری محدود به زمان استفاده می‌کند. جایگزین کردن A8E با A8 بدون اصلاح سیم‌کشی پایه ترمینال، عملکرد آنی را غیرفعال می‌کند و باعث می‌شود اینترلاک یا راه‌اندازی فوری قطعات کمکی با شکست مواجه شود.

خطاهای کاربردی و نکات مهندسی

هنگام کلیدزنی بارهای القایی مانند شیرهای سلونوئیدی یا بوبین‌های سنگین کنتاکتورها، اطمینان حاصل کنید که سرکوبگرهای اضافه‌ولتاژ خارجی روی بار نصب شده باشند؛ شبکه‌های RC برای جریان متناوب و دیودهای اسنابر برای جریان مستقیم. کلیدزنی بارهای القایی بدون سرکوبگر باعث جرقه‌زنی شدید کنتاکت‌ها می‌شود، عمر رله‌های داخلی H3CR-A8E را به‌طور چشمگیری کاهش می‌دهد و در ماژول‌های ورودی PLC مجاور، تداخل الکترومغناطیسی ایجاد می‌کند.

نکات راه‌اندازی و سیم‌کشی

همیشه از سوکت‌های تأییدشده توسط امرن استفاده کنید؛ مانند P2CF-08 برای نصب سطحی یا نصب روی ریل DIN، یا P3G-08 برای نصب پنلی با اتصال از پشت. گشتاور پیچ ترمینال‌ها را بین ۰٫۷۸ و ۱٫۱۸ N-m نگه دارید تا ضمن جلوگیری از هرز شدن رزوه، اتصال مکانیکی مقاوم در برابر لرزش برای هادی‌های میدانی تضمین شود.

راهنمای نصب

هشدار حیاتی

پیش از قرار دادن، خارج کردن یا تنظیم واحد تایمر H3CR-A8E، برق تمام مدارهای تغذیه‌کننده سوکت و پنل‌های سیم‌کشی مجاور را قطع کنید. رعایت نکردن این اقدام ایمنی می‌تواند به خطر شدید برق‌گرفتگی، ایجاد مسیر خزشی روی ترمینال‌ها یا تخریب قطعات الکترونیکی داخلی منجر شود.

1

انتخاب محدوده زمانی و حالت: پیش از نصب فیزیکی، ولوم پنل جلویی و کلیدهای مقیاس‌بندی را تنظیم کنید تا تأخیر هدف دقیق پیکربندی شود.

2

نصب سوکت: سوکت نصب P2CF-08 انتخاب‌شده را محکم روی ریل استاندارد ۳۵ میلی‌متری DIN داخل محفظه جا بزنید.

3

قرار دادن و قفل کردن تایمر: کلید جهت‌یابی مرکزی پایه ۸پین را با شیار کلید سوکت هم‌راستا کنید، آن را محکم به پایین فشار دهید تا کاملاً در جای خود بنشیند و با گیره‌های نگهدارنده Y92H-8 محکم کنید.

FAQ

تفاوت کلیدی بین H3CR-A8E و H3CR-A8 استاندارد چیست؟

H3CR-A8E دارای یک خروجی محدودکننده زمانی SPDT و یک خروجی لحظه‌ای SPDT است. H3CR-A8 استاندارد دو خروجی محدودکننده زمانی SPDT دارد و قابلیت سوئیچینگ لحظه‌ای ندارد.

آیا این تایمر می‌تواند ورودی ولتاژ DC را بپذیرد؟

خیر. H3CR-A8E 100/240VC صرفاً برای ولتاژهای خط AC از 100 تا 240 VAC طراحی شده است. استفاده از این مدل با DC باعث خرابی یا عملکرد ناپایدار آن می‌شود.

کدام سوکت‌ها برای نصب H3CR-A8E سازگار هستند؟

این محصول برای نصب استاندارد روی سطح جلویی یا ریل DIN، کاملاً با سوکت P2CF-08 سازگار است و برای نصب با اتصال از پشت نیز با سوکت P3G-08 سازگاری کامل دارد.

پس از قطع برق، چه اتفاقی برای کنتاکت لحظه‌ای رخ می‌دهد؟

هنگامی که منبع تغذیه پایه‌های 2 و 7 قطع شود، کنتاکت لحظه‌ای بلافاصله قطع شده و به حالت عادیِ بسته خود بازمی‌گردد.
