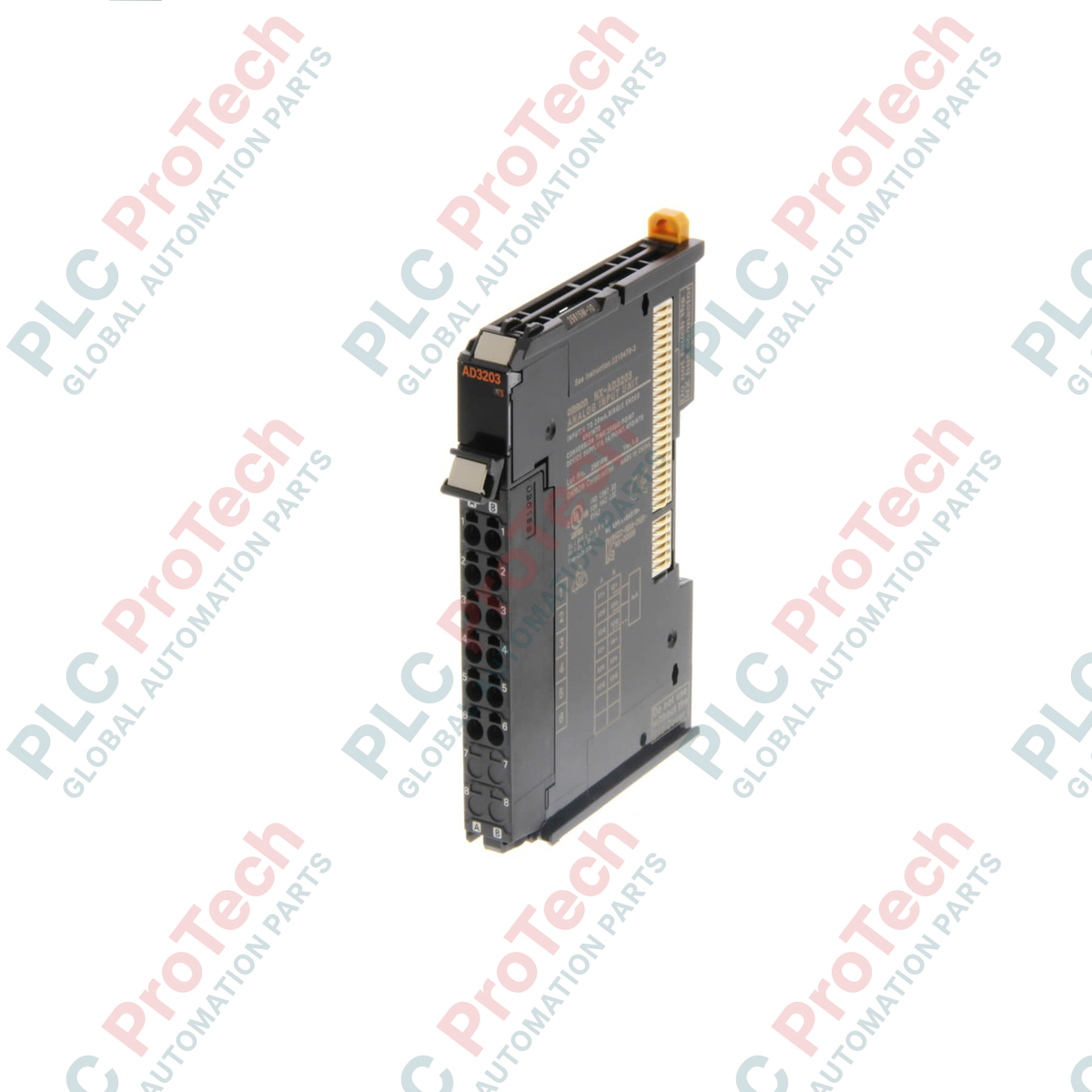

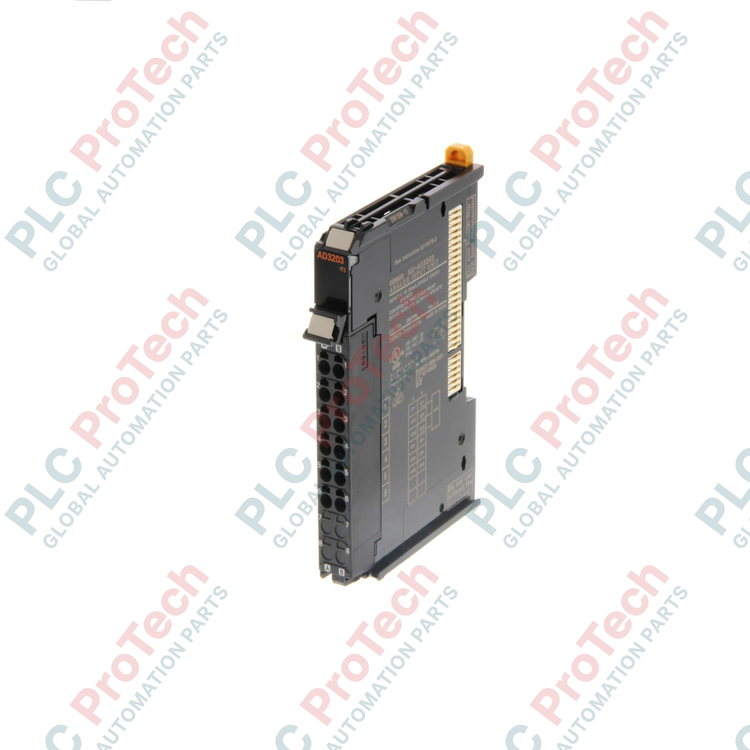

واحد ورودی آنالوگ سری NX امرن NX-AD3203

Description

Designed for reliable analog-to-digital conversion within the Sysmac automation platform, the NX-AD3203 current input module offers precise signal processing for modern industrial environments. This 4-point analog input unit connects directly to the NX-series I/O system, allowing seamless integration with EtherCAT or EtherNet/IP couplers. Featuring single-ended inputs tailored for standard 4 to 20 mA process loops, the module is engineered for applications demanding rapid measurement capabilities and stable data transmission.

The unit functions using a free-run refreshing cycle and delivers a fast conversion speed of 250 microseconds per point. It translates analog process signals into digital values with a resolution of 1/8000, ensuring highly accurate monitoring of field instruments. Equipped with a 12-terminal screwless clamping block, the unit facilitates rapid wiring and exceptional vibration resistance in demanding machinery setups.

توضیحات

• ماژول ورودی جریان NX-AD3203 که برای تبدیل قابل‌اعتماد آنالوگ به دیجیتال در پلتفرم اتوماسیون Sysmac طراحی شده است، پردازش دقیق سیگنال را برای محیط‌های صنعتی مدرن ارائه می‌دهد. این واحد ورودی آنالوگ ۴ نقطه‌ای مستقیماً به سیستم ورودی/خروجی سری NX متصل می‌شود و امکان یکپارچه‌سازی بی‌وقفه با کوپلرهای EtherCAT یا EtherNet/IP را فراهم می‌کند. این ماژول با ورودی‌های تک‌سرِ متناسب با حلقه‌های فرایندی استاندارد ۴ تا ۲۰ میلی‌آمپر، برای کاربردهایی طراحی شده است که به قابلیت‌های اندازه‌گیری سریع و انتقال پایدار داده نیاز دارند.
• این واحد با چرخه به‌روزرسانی آزاد کار می‌کند و سرعت تبدیل بالای ۲۵۰ میکروثانیه برای هر نقطه را ارائه می‌دهد. این واحد سیگنال‌های آنالوگ فرایندی را با تفکیک‌پذیری ۱/۸۰۰۰ به مقادیر دیجیتال تبدیل می‌کند و پایش بسیار دقیق تجهیزات میدانی را تضمین می‌نماید. این واحد با بلوک گیره‌ای بدون پیچ و ۱۲ ترمینال، سیم‌کشی سریع و مقاومت بسیار خوب در برابر لرزش را در محیط‌های ماشین‌آلات دشوار فراهم می‌کند.
• ویژگی‌ها
• چهار کانال مستقل ورودی جریان آنالوگ تک‌سر.
• محدوده ورودی استاندارد ۴ تا ۲۰ میلی‌آمپر با بیشتر ترانسمیترهای فرایندی سازگار است.
• سرعت تبدیل بالای ۲۵۰ میکروثانیه برای هر نقطه، کنترل حلقه‌ای پرسرعت را ممکن می‌کند.
• تفکیک‌پذیری ۱/۸۰۰۰، داده‌های اندازه‌گیری دقیق و جزئی ارائه می‌دهد.

سازوکار به‌روزرسانی آزاد برای به‌روزرسانی‌های همگام و پایدار گذرگاه پشتی.

• بلوک ترمینال گیره‌ای بدون پیچ با ۱۲ نقطه، نصب را ساده کرده و هزینه نگهداری را کاهش می‌دهد.
• طراحی فشرده با عرض ۱۲ میلی‌متر، استفاده از فضا روی ریل DIN را بهینه می‌کند.
• کاربردها
• سیستم‌های تولید فرایندی شامل پایش جریان، سطح، دما و فشار.

واحدهای کنترل ماشین که به یکپارچه‌سازی حسگرهای پرسرعت نیاز دارند.

راهنمای نصب

• پیش از نصب یا خارج کردن ماژول از آرایش واحد NX-bus، مطمئن شوید برق سیستم کاملاً قطع شده است.
• واحد را به‌طور ایمن روی ریل استاندارد DIN با عرض ۳۵ میلی‌متر نصب کنید و مطمئن شوید قلاب‌های قفل ریل DIN کاملاً درگیر شده‌اند.
• پیش از قرار دادن کابل‌های میدانی در ترمینال‌های گیره‌ای بدون پیچ، آن‌ها را به طول مشخص‌شده توسط سازنده لخت کنید تا از اتصال کوتاه جلوگیری شود.
• برای همه حلقه‌های جریان آنالوگ ۴ تا ۲۰ میلی‌آمپر از کابل‌های زوج‌تابیده شیلددار استفاده کنید تا تداخل الکترومغناطیسی به حداقل برسد.
• برای محافظت از سیگنال‌های آنالوگ کم‌ولتاژ در برابر نویز حلقه زمین، شیلد کابل‌ها را در یک نقطه واحد داخل تابلو کنترل به زمین متصل کنید.
