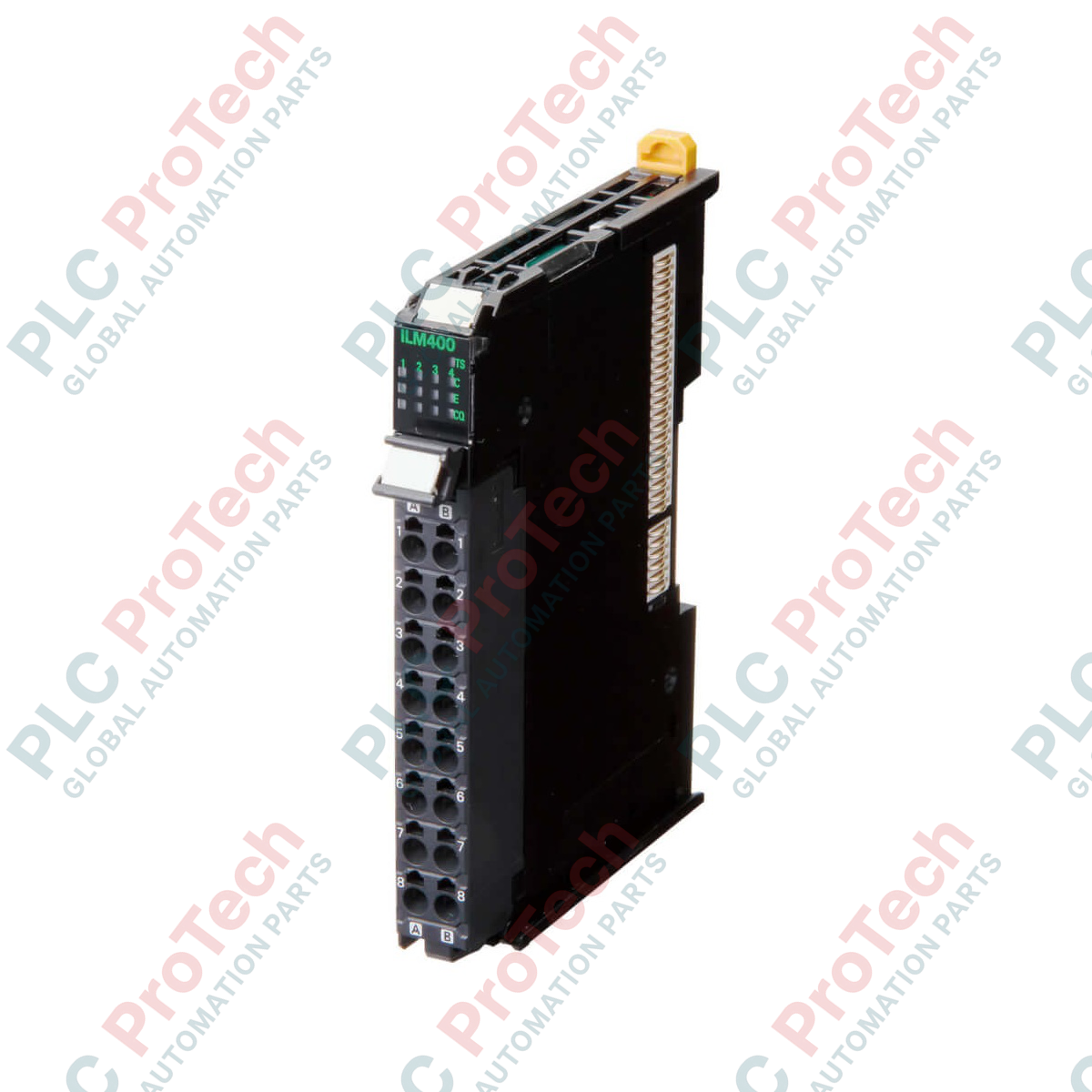

تولیدکننده: Omron
شماره محصول: NX-ILM400
کشور سازنده:ژاپن
نوع محصول: واحدهای مستر IO-Link
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 67g
ابعاد: ۱۲ × ۱۰۰ × ۷۱ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
با فراهمکردن ارتباط دوسویه و بیوقفه بین کنترلرهای ماشین و حسگرهای سطح میدان، Omron NX-ILM400 چهار کانال مستقل IO-Link را در عرض فشرده 12 میلیمتری ارائه میدهد. این ماژول مستقیماً در پلتفرم اتوماسیون Sysmac سری NX یکپارچه میشود و دریافت دادهها بهصورت بلادرنگ و پارامترگذاری از راه دور را تا سطح قطعه فراهم میکند. این ماژول با بهرهگیری از ایزولاسیون فوتوکوپلر بین مدارهای منطقی داخلی و اتصالات میدانی، ایمنی بالا در برابر نویز و ارتباط پایدار را در محیطهای الکترومغناطیسی خشن تضمین میکند.
| پارامتر | مقدار مشخصه |
|---|---|
| تولیدکننده | Omron |
| مدل / SKU | NX-ILM400 |
| تعداد پورتهای IO-Link | 4 |
| روش بهروزرسانی I/O | بهروزرسانی آزاد |
| ترمینالهای اتصال I/O | ترمینال پیچینبندی (16 ترمینال) |
| روش ایزولاسیون | ایزولاسیون با فوتوکوپلر |
| مقاومت عایقی | حداقل 20 مگااهم در 100 VDC (بین مدارهای ایزوله) |
| استقامت دیالکتریک | 510 VAC بهمدت 1 دقیقه، جریان نشتی: حداکثر 5 میلیآمپر (بین مدارهای ایزوله) |
| روش تأمین برق I/O | تأمین از گذرگاه داخلی NX |
| مصرف برق واحد NX (اتصال CPU) | حداکثر 1.05 وات |
| مصرف برق واحد NX (اتصال کوپلر) | حداکثر 0.80 وات |
| مصرف جریان (منبع تغذیه I/O) | 50 میلیآمپر |
| ابعاد (عرض x ارتفاع x عمق) | 12 x 100 x 71 میلیمتر |
| وزن خالص | 0.067 کیلوگرم |
| وزن حمل (محاسبهشده) | 0.35 کیلوگرم |
ترمینال پیچینبندی 16 نقطهای بهگونهای مرتب شده است که برای هر یک از چهار پورت فیزیکی، توزیع برق (L+ و L-) را در کنار پایههای سیگنال (C/Q و ورودیهای دیجیتال) فراهم کند:
| شماره ترمینال | نام سیگنال (ردیف چپ A) | شماره ترمینال | نام سیگنال (ردیف راست B) |
|---|---|---|---|
| A1 | پورت 1_L+ (منبع تغذیه دستگاه +) | B1 | پورت 2_L+ (منبع تغذیه دستگاه +) |
| A2 | پورت 1_C/Q (ارتباط IO-Link) | B2 | پورت 2_C/Q (ارتباط IO-Link) |
| A3 | پورت 1_L- (منبع تغذیه دستگاه -) | B3 | پورت 2_L- (منبع تغذیه دستگاه -) |
| A4 | پورت 1_DI (ورودی دیجیتال) | B4 | پورت 2_DI (ورودی دیجیتال) |
| A5 | پورت 3_L+ (منبع تغذیه دستگاه +) | B5 | پورت 4_L+ (منبع تغذیه دستگاه +) |
| A6 | پورت 3_C/Q (ارتباط IO-Link) | B6 | پورت 4_C/Q (ارتباط IO-Link) |
| A7 | پورت 3_L- (منبع تغذیه دستگاه -) | B7 | پورت 4_L- (منبع تغذیه دستگاه -) |
| A8 | پورت 3_DI (ورودی دیجیتال) | B8 | پورت 4_DI (ورودی دیجیتال) |
NX-ILM400 با محیطهای مهندسی Sysmac Studio نسخه 1.20 و بالاتر کاملاً سازگار است. این ماژول از طریق اتصال مستقیم به ماژولهای CPU سری NX یا از طریق ماژولهای کوپلر EtherCAT (مانند NX-ECC201 یا NX-ECC202) و واحدهای کوپلر EtherNet/IP، در معماری Sysmac یکپارچه میشود. هنگام ارتقای ماژولهای دیجیتال قدیمیِ غیر IO-Link، برای جلوگیری از بروز خطاهای تشخیصی، اطمینان حاصل کنید که پیکربندی ترمینالها بهدرستی در نقشه I/O کنترلر بهروزرسانی شده است.
یک خطای رایج در طراحی، فراتر رفتن از ظرفیت عبور جریان تأمینشده از گذرگاه NX بهوسیله کوپلر است. NX-ILM400 علاوه بر جریان کل موردنیاز همه دستگاههای IO-Link متصل در سطح میدان، 50 میلیآمپر از منبع تغذیه I/O دریافت میکند. اگر جریان مصرفی تجمعی حسگرها از حد خروجی یونیت کوپلر شما بیشتر شود، باید یک یونیت تغذیه توان I/O مدل NX-PF0630 را بلافاصله در بالادست این ماژول نصب کنید تا مسیر جریان بخشبندی و نوسازی شود.
برای محافظت از کانالهای ارتباطی حساس در برابر تداخل الکترومغناطیسی، اگر کابلهای حسگر IO-Link بهصورت موازی با خطوط موتورِ توانبالا عبور داده میشوند، مطمئن شوید شیلددار هستند. هنگام آمادهسازی سیمکشی برای بلوک ترمینال بدون پیچ، هادیها را دقیقاً به طول 8 تا 10 میلیمتر لخت کنید. برای تضمین فشار نگهداری استاندارد در 16 ترمینال گیرهای، از سیم تکرشته یا سیم افشانِ دارای وایرشوی بدون عایق استفاده کنید.
پیش از اتصال، جداسازی یا سیمکشی هر ماژول، از بیبرقی کامل و فیزیکی گذرگاه NX و منابع تغذیه خارجی میدان اطمینان حاصل کنید. ایزولهسازی ناقص مسیرهای الکتریکی ممکن است به ریزپردازندههای داخلی ماژول یا کنترلکننده مرکزی آسیب دائمی وارد کند.
ماژول را بهدرستی روی ریل استاندارد DIN با عرض 35 میلیمتر قرار دهید و مطمئن شوید رابطهای قفلشونده یونیت بهنرمی داخل ماژول مجاور میلغزند.
ماژول را محکم به سمت پایین فشار دهید تا مکانیزم قفلشونده پشتی با صدای کلیک درگیر شود و یونیت را به ریل نصب قفل کند.
سیمهای از پیش لختشده یا وایرشوها را مستقیماً داخل شیارهای گیره ترمینال بدون پیچ قرار دهید. مطمئن شوید هر سیم با پینآوت درگاه نگاشتشده خود مطابقت دارد.
برق رکپشتیبان سیستم را وصل کنید و با استفاده از Sysmac Studio، گذرگاه فیزیکی را اسکن، یونیت را ثبت و رجیسترهای متغیر متناظر IO-Link را نگاشت کنید.
