تولیدکننده: ProSoft
شماره محصول: PLX31-MBTCP-MBS
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ModBus TCP/IP
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1500g
ابعاد: ۵.۰۵ سانتیمتر × ۱۱.۱۳ سانتیمتر × ۱۳.۶۷ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

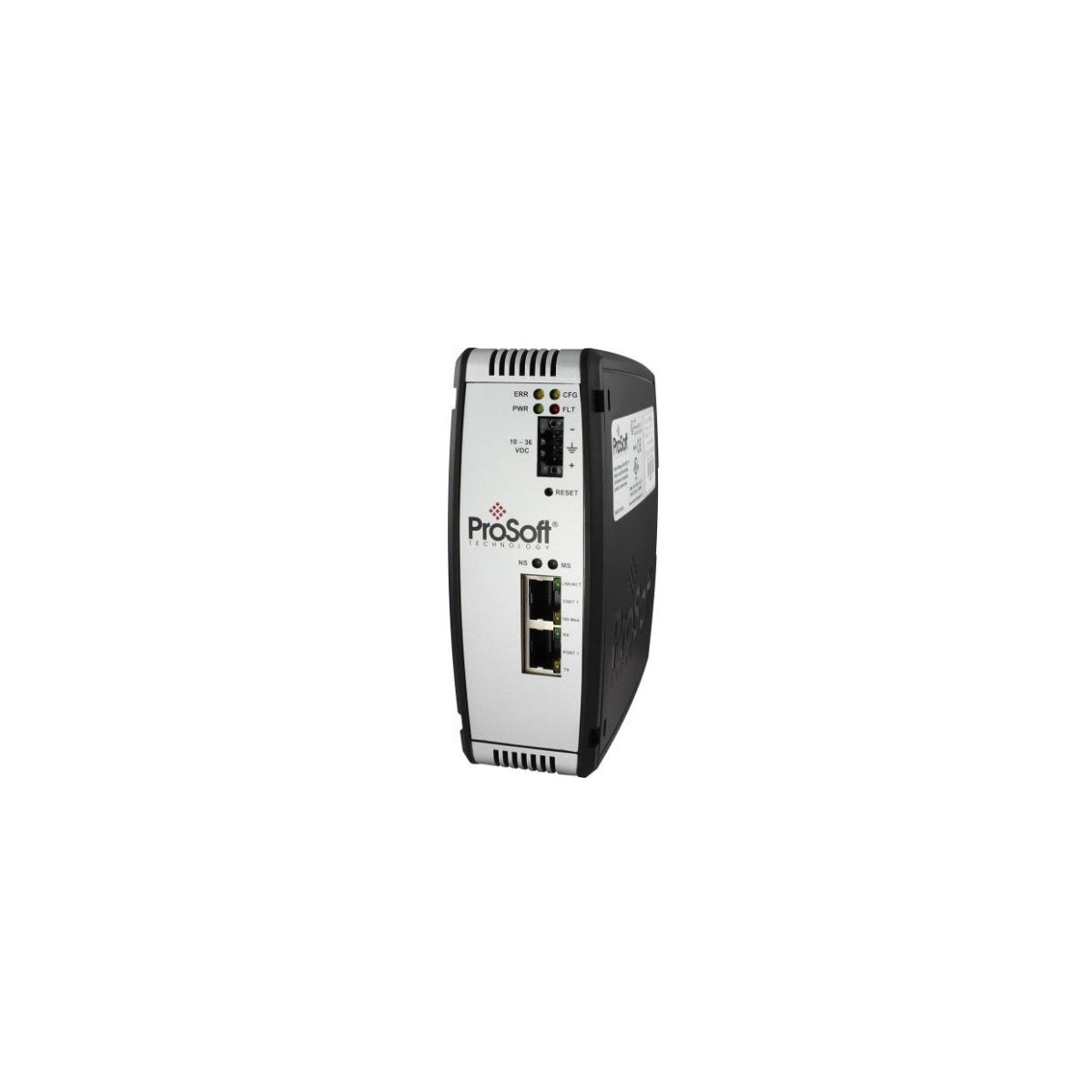

ProSoft PLX31-MBTCP-MBS یک دروازه صنعتی با عملکرد بالا است که برای ارتباط بیوقفه بین شبکههای Modbus TCP/IP و Modbus Serial (RTU/ASCII) طراحی شده است. این دستگاه به یک کلاینت Modbus TCP/IP اجازه میدهد تا دستگاههای Modbus Serial را کنترل کند یا بالعکس، و به عنوان پلی بین سیستمهای مبتنی بر اترنت و زیرساخت سریال قدیمی عمل میکند.
| دستهبندی | مشخصات |
| تولیدکننده | ProSoft Technology |
| شماره مدل | PLX31-MBTCP-MBS |
| نوع محصول | دروازه Modbus TCP/IP به Modbus Serial |
| منبع تغذیه | 24 VDC نامی (10 تا 36 VDC) |
| مصرف برق | 24 VDC با جریان 100 میلیآمپر |
| دمای کاری | -25 درجه سانتیگراد تا 70 درجه سانتیگراد (-13 درجه فارنهایت تا 158 درجه فارنهایت) |
| ویژگی | ظرفیت |
| کلاینتهای پشتیبانی شده | تا 10 |
| سرورهای پشتیبانی شده (MBAP) | تا 5 |
| سرورهای پشتیبانی شده (Encapsulated) | تا 5 |
| لیست فرمانها | تا 160 فرمان کاملاً قابل تنظیم برای کلاینت |
| ویژگی | ظرفیت |
| رابط RS | RS-232، RS-422، و RS-485 (قابل انتخاب سختافزاری) |
| سرعت انتقال (Baud Rate) | 110 بیت بر ثانیه تا 115.2 کیلوبیت بر ثانیه |
| توازن (Parity) | بدون، زوج، فرد |
| اندازه داده | 7 یا 8 بیت |
| آدرس گره | 1 تا 247 (قابل انتخاب نرمافزاری) |
| لیست فرمانها | تا 100 فرمان در هر پورت Master |
| تاخیر روشن/خاموش RTS | 0 تا 65535 میلیثانیه |
| آیتم | دادهها |
| ابعاد (L x W x H) | 5.05 سانتیمتر × 11.13 سانتیمتر × 13.67 سانتیمتر |
| وزن واحد | 0.5 کیلوگرم |
| وزن حمل و نقل | 1.5 کیلوگرم |
سیمکشی برق:
واحد به منبع تغذیه 24 VDC نیاز دارد. هنگام سیمکشی ترمینال بلاک، قطبیت را به درستی رعایت کنید تا از آسیب به مدار داخلی جلوگیری شود.
انتخاب پورت سریال:
پورت سریال چندکاره است (RS-232/422/485). اطمینان حاصل کنید جامپرها یا تنظیمات نرمافزاری با سیمکشی فیزیکی شما مطابقت دارند. برای مسیرهای طولانی RS-485 ، اطمینان حاصل کنید که خاتمه مناسب 120 اهمی در انتهای خط اعمال شده است.
پیکربندی شبکه:
از نرمافزار ProSoft Configuration Builder (PCB) برای تنظیم آدرس IP استفاده کنید. اطمینان حاصل کنید که دروازه در همان زیرشبکه با Modbus TCP/IP Master (کلاینت) شما قرار دارد.
نصب:
این دستگاه برای نصب روی ریل DIN استاندارد طراحی شده است. اطمینان حاصل کنید که فضای کافی برای جریان هوا وجود دارد، بهویژه در محیطهای با دمای بالا.
سوال ۱: آیا این دروازه میتواند هر دو پروتکل Modbus RTU و Modbus ASCII را پشتیبانی کند؟
پاسخ: بله. پورت سریال میتواند برای پیامرسانی RTU یا ASCII پیکربندی شود، بسته به نیازهای دستگاه میدانی شما.
سوال ۲: تفاوت بین سرورهای MBAP و کپسولهشده چیست؟
پاسخ: MBAP (پروتکل کاربردی مدباس) هدر استانداردی است که روی TCP/IP (پورت ۵۰۲) استفاده میشود. مدباس کپسولهشده به بستههای سریال استاندارد گفته میشود که در یک پاکت TCP/IP قرار گرفتهاند و اغلب توسط درایورهای نرمافزاری قدیمی استفاده میشوند.
سوال ۳: چند دستگاه سریال میتوانم به یک PLX31-MBTCP-MBS متصل کنم؟
پاسخ: در حالت RS-485 میتوانید تا ۳۲ دستگاه (بار استاندارد) را به پورت سریال متصل کنید، به شرطی که همه از نرخ باود و تنظیمات توازن یکسان استفاده کنند.
سوال ۴: آیا پیکربندی در صورت قطع برق ذخیره میشود؟
پاسخ: بله. پیکربندی در حافظه غیر فرار ذخیره میشود و بهطور خودکار هنگام روشن شدن مجدد بارگذاری میگردد.
سوال ۵: چه ابزارهای تشخیصی در دسترس هستند؟
پاسخ: این دستگاه دارای چراغهای LED روی پنل جلویی برای نمایش وضعیت برق، لینک/فعالیت اترنت و ارسال/دریافت سریال است. علاوه بر این، نرمافزار ProSoft Configuration Builder پنجرهای به نام «تشخیصی» برای نظارت بر ترافیک در زمان واقعی ارائه میدهد.
