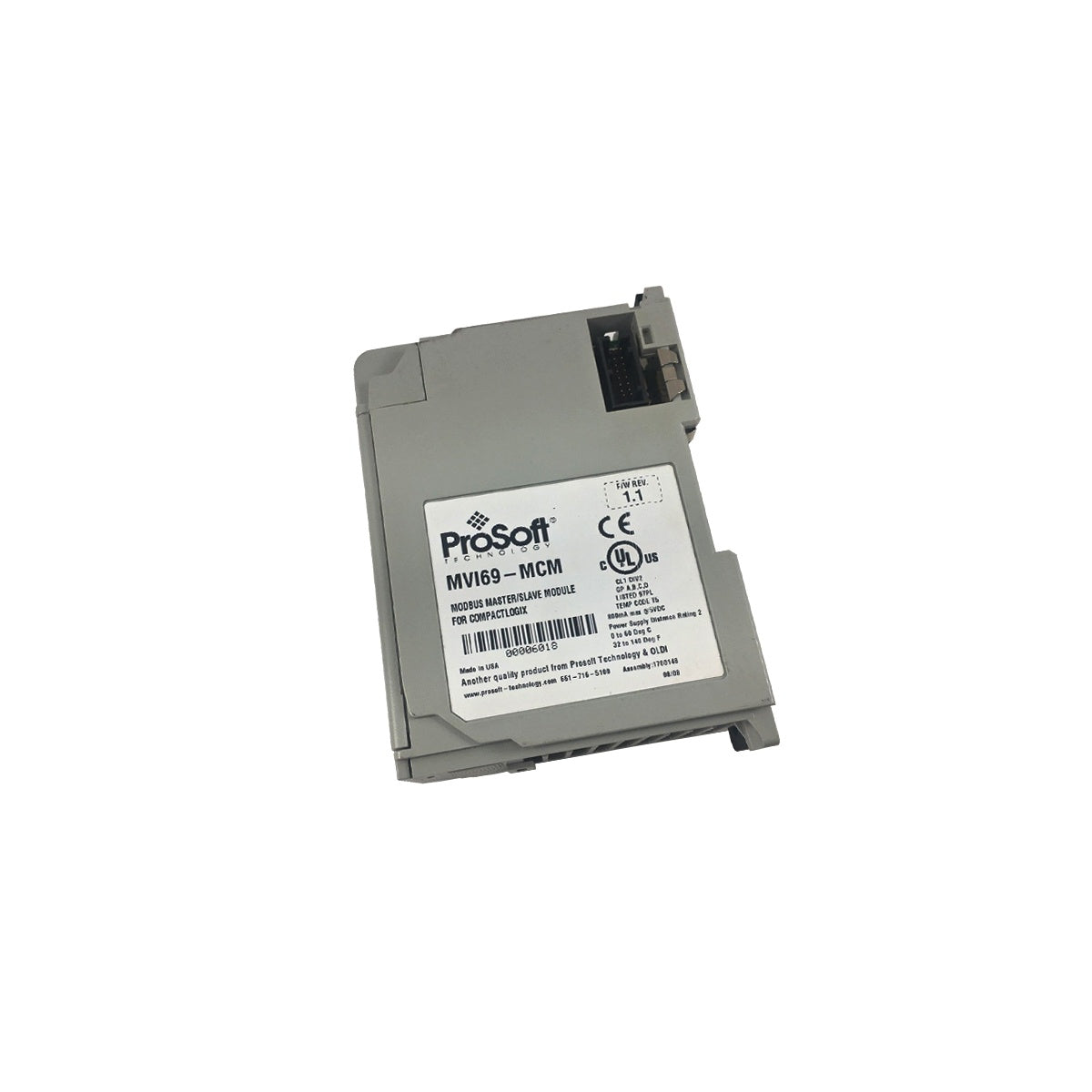

ماژول رابط شبکه Modbus Master/Slave پروسافت MVI69-MCM

مروری بر محصول

MVI69-MCM به‌عنوان یک پل ارتباطی قدرتمند عمل می‌کند و به پردازنده‌های CompactLogix شرکت Rockwell Automation امکان می‌دهد به‌صورت یکپارچه با دستگاه‌های سازگار با Modbus ارتباط برقرار کنند. این ماژول در گذرگاه پشتی 1769 به‌عنوان یک «دروازه» عمل می‌کند و به PLC اجازه می‌دهد هم به‌عنوان Master و هم به‌عنوان Slave در Modbus فعالیت کند. با یکپارچه‌سازی این ماژول، مهندسان می‌توانند به‌راحتی داده‌ها را از کنتورهای برق، VFDها، اینورترهای خورشیدی و تجهیزات مختلف RTU دریافت کنند یا به آن‌ها فرمان بفرستند. MVI69-MCM در محیط‌های کنترل توزیع‌شده‌ای که به ارتباط سریال در فواصل طولانی نیاز دارند، عملکرد بسیار خوبی دارد و جایگزینی مقرون‌به‌صرفه برای تعویض سخت‌افزارهای سریال قدیمی با نمونه‌های مبتنی بر اترنت ارائه می‌دهد.

مزایای فنی اصلی

انعطاف‌پذیری دوپورته

این ماژول دارای دو پورت مستقل سریال کاربردی (P1 و P2) است. هر پورت به‌صورت مستقل کار می‌کند؛ بنابراین می‌توانید پورت 1 را به‌عنوان Master در Modbus برای پایش تجهیزات میدانی پیکربندی کنید و هم‌زمان پورت 2 را به‌عنوان Slave در Modbus برای ارائه داده به یک سیستم SCADA یا HMI شخص ثالث تنظیم نمایید.

یکپارچه‌سازی پیشرفته با گذرگاه پشتی

MVI69-MCM برای پردازنده CompactLogix مانند یک ماژول استاندارد I/O ظاهر می‌شود. این ماژول از انتقال بلوکی کارآمد برای جابه‌جایی حداکثر 5000 رجیستر داده Modbus بین پایگاه داده داخلی ماژول و تگ‌های کنترلر PLC استفاده می‌کند و به‌روزرسانی سریع داده‌ها را بدون تحمیل بار اضافی ارتباطی به CPU تضمین می‌نماید.

ایزولاسیون نوری و استحکام

برای محافظت از رک CompactLogix در برابر نویز الکتریکی صنعتی و حلقه‌های زمین، هر دو پورت کاربردی دارای ایزولاسیون نوری 500V از گذرگاه پشتی هستند. این حفاظت در سطح سخت‌افزار تضمین می‌کند که افزایش ناگهانی ولتاژ در مسیر طولانی سیم RS-485 به پردازنده گران‌قیمت PLC یا سایر ماژول‌های شاسی آسیب نرساند.

مشخصات فنی

راهنمای نصب و نگهداری

رده‌بندی فاصله از منبع تغذیه

MVI69-MCM دارای رده‌بندی فاصله 2 است. این بدان معناست که ماژول باید حداکثر در فاصله دو شیار از منبع تغذیه CompactLogix نصب شود. برای کنترلرهای L43 و L45 با عملکرد بالا، این ماژول را همیشه در دو شیار اول موجود در گذرگاه 1769 قرار دهید تا جریان کافی برای بار 800mA فراهم شود.

پیکربندی جامپر برای RS-485

پیش از قرار دادن ماژول در رک، جامپرهای فیزیکی واقع در کنار PCB را مطابق استاندارد ارتباطی خود تنظیم کنید. برای شبکه‌های زنجیره‌ای RS-485 (دو سیمه)، اگر ماژول در انتهای مسیر فیزیکی کابل قرار دارد، از درگیر بودن جامپرهای پایانه اطمینان حاصل کنید تا از بازتاب سیگنال جلوگیری شود.

عیب‌یابی از طریق پورت CFG

برای اتصال به پورت «CFG» از کابل پیکربندی RJ45-to-DB9 استفاده کنید. برای پایش آمار لحظه‌ای پورت، از نرم‌افزار ProSoft Configuration Builder (PCB) استفاده نمایید. این پورت صرفاً RS-232 است و به‌عنوان «پنجره‌ای» برای مشاهده ترافیک Modbus عمل می‌کند و به شما امکان می‌دهد خطاهای CRC یا مشکلات پایان مهلت زمانی را بدون ایجاد وقفه در برنامه اصلی PLC شناسایی کنید.

مزایای مهندسی

MVI69-MCM راهکاری آزموده‌شده در میدان برای افزایش عمر زیرساخت‌های مبتنی بر ارتباط سریال است. قابلیت پشتیبانی از حداکثر 100 فرمان در هر پورت، مدیریت مجموعه‌های پرتراکم تجهیزات را امکان‌پذیر می‌کند. از آنجا که ماژول پشته پروتکل Modbus را به‌صورت داخلی مدیریت می‌کند، منطق PLC ساده و مرتب باقی می‌ماند؛ مهندسان فقط باید با تگ‌های داده ساده تعامل داشته باشند و نیازی به نوشتن کدهای پیچیده پردازش بیت‌های سریال ندارند. این «واگذاری» مدیریت پروتکل، حتی با افزایش تعداد دستگاه‌های میدانی شبکه، زمان‌های اسکن یکنواخت را تضمین می‌کند.

پرسش‌های متداول فنی

سؤال 1: آیا می‌توانم هم‌زمان از پورت 1 برای RS-232 و از پورت 2 برای RS-485 استفاده کنم؟

پاسخ 1: بله. هر دو پورت کاملاً مستقل هستند. می‌توانید لایه‌های فیزیکی و نرخ‌های بود مختلفی را برای هر پورت ترکیب کنید، مشروط بر اینکه جامپرهای داخلی برای هر کانال به‌درستی تنظیم شده باشند.

سؤال 2: هدف از نشانگر LED «Battery» چیست؟

پاسخ 2: LED باتری وضعیت باتری لیتیومی داخلی را که برای حفظ پیکربندی و پایگاه داده ماژول هنگام خاموش و روشن شدن برق استفاده می‌شود، پایش می‌کند. اگر این LED قرمز شد، برای جلوگیری از ازدست‌رفتن داده‌ها هنگام قطع برق، باتری را سریعاً تعویض کنید.

سؤال 3: آیا این ماژول از پروتکل Modbus TCP/IP پشتیبانی می‌کند؟

پاسخ 3: خیر. MVI69-MCM صرفاً یک ماژول سریال (RTU/ASCII) است. برای ارتباط Modbus TCP/IP از طریق اترنت، به ماژول MVI69-MNET نیاز خواهید داشت.

سؤال 4: چگونه ارتباط RS-422 چهار سیمه را با این ماژول برقرار کنم؟

پاسخ 4: جامپرهای پورت را روی موقعیت RS-422 تنظیم کنید. آداپتور RJ45-to-DB9 ارائه‌شده، پین‌های لازم برای سیگنال‌های TX+، TX-، RX+ و RX- را فراهم می‌کند. برای جلوگیری از ایجاد حلقه‌های زمین، اطمینان حاصل کنید که شیلد فقط در یک طرف زمین شده باشد.
