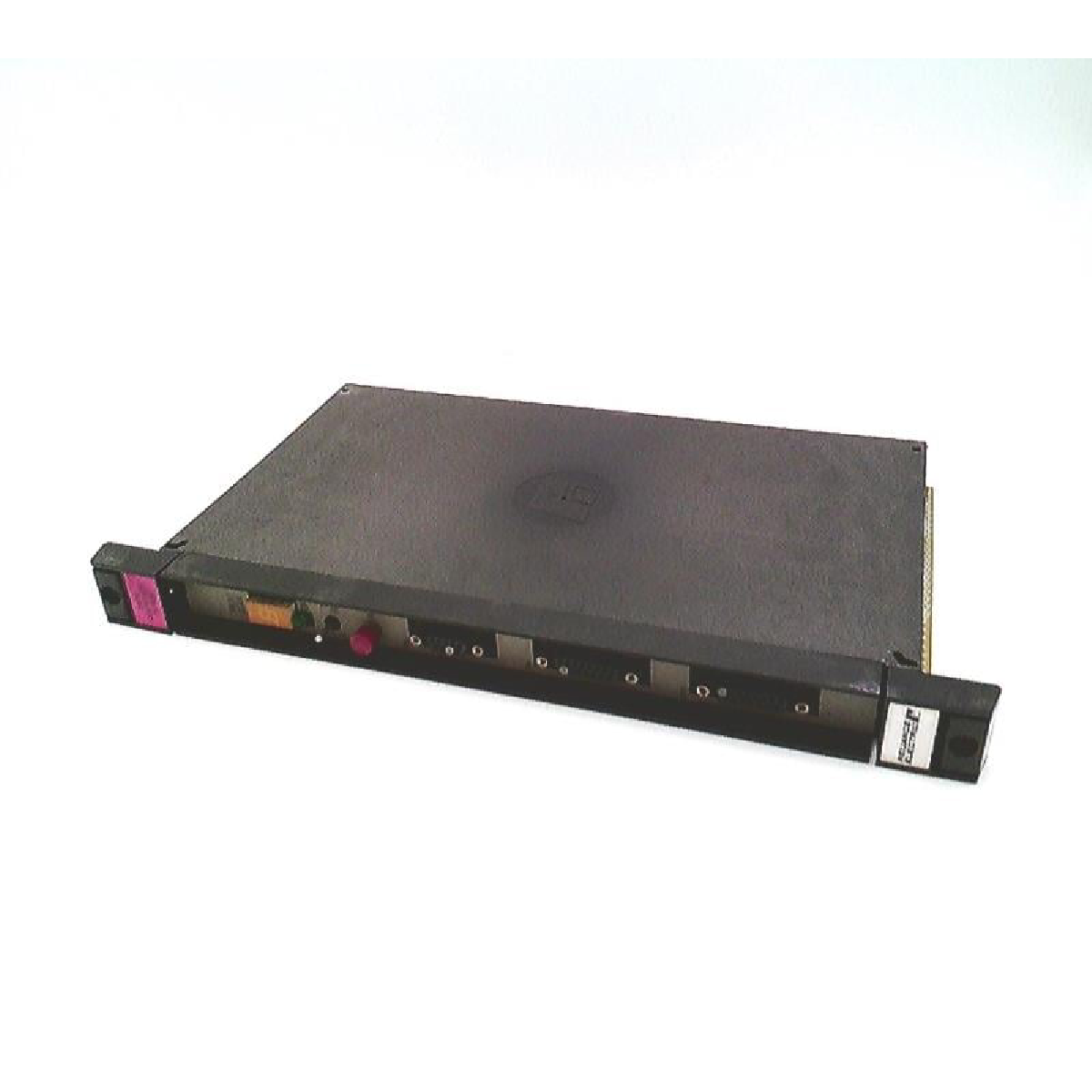

کنترلر درایو Reliance Electric 0-57406-H

بینش‌های محصول و کاربرد عملیاتی

0-57406-H (057406H) به‌عنوان یک ماژول کنترلر درایو با عملکرد بالا و نصب‌شونده روی رک، در سیستم کنترل توزیع‌شده قدیمی Reliance Electric AutoMax به کار می‌رود. این ماژول که برای کنترل بلادرنگ و هماهنگ چندمحوره درایوها طراحی شده است، حلقه‌های پیچیده سرعت، گشتاور و موقعیت را با دقت قطعی اجرا می‌کند. عملیات صنعتی سنگین، ازجمله تنظیم سکشن در کارخانه‌های کاغذ، کنترل کشش در کارخانه‌های نورد فولاد و فرایندهای پیوسته در اکستروژن لاستیک، برای حفظ سرعت هماهنگ موتورها و جلوگیری از پارگی نوار به این ماژول متکی هستند. 0-57406-H (057406H) با یکپارچه‌شدن مستقیم در معماری رک AutoMax، گلوگاه‌های ارتباطی میان PLC نظارتی و تجهیزات قدرت را حذف می‌کند. اجرای سریع حلقه‌ها، انحرافات گذرای سرعت را به حداقل رسانده، زمان کارکرد سیستم را به حداکثر می‌رساند و از مجموعه‌های انتقال مکانیکی در برابر خرابی‌های فاجعه‌بار ناشی از تنش محافظت می‌کند.

پیکربندی فنی

0-57406-H به معماری ریزپردازنده اختصاصی متکی است که برای اجرای وظایف بلادرنگ در اکوسیستم AutoMax بهینه شده است. این ماژول از طریق حافظه دوپورته با بک‌پلین ارتباط برقرار می‌کند و تبادل یکپارچه داده با CPU اصلی و سایر پردازنده‌های کمکی را امکان‌پذیر می‌سازد.

• یکپارچه‌سازی سیستم: این ماژول یک شیار را در رک چگالی‌بالای AutoMax اشغال می‌کند و از طریق لینک‌های فیبر نوری یا سریال پرسرعت با ماژول‌های قدرت ارتباط دارد؛ درنتیجه ایزولاسیون کامل الکتریکی و مصونیت بالا در برابر نویز در محیط‌های شدیداً الکترومغناطیسی فراهم می‌شود.

• قابلیت‌های عیب‌یابی: پنل جلویی دارای نشانگرهای LED داخلی وضعیت است که عیب‌یابی بلادرنگ سخت‌افزار را فراهم می‌کنند و وضعیت اجرا، سلامت ارتباطات و شرایط خطا را برای تسریع عیب‌یابی در محل نشان می‌دهند.

• قابلیت‌های کنترلی: این ماژول از حلقه‌های پیچیده کنترل تنظیمی پشتیبانی می‌کند و با دریافت بازخورد از انکودرها، ریزالورهای و تاکومترها، تنظیم دقیق سرعت و گشتاور را حفظ می‌کند.

معماری و مشخصات فیزیکی

پرسش‌های متداول فنی

در صورت خرابی سیستم، با منسوخ‌شدن 0-57406-H چگونه برخورد می‌شود؟

از آنجا که سازنده این ماژول را رسماً از رده خارج کرده است، پشتیبانی استاندارد کارخانه‌ای در دسترس نیست. مهندسان کارخانه باید نمونه‌های قدیمی تأییدشده یا واحدهای بازسازی‌شده تهیه کنند. اکیداً توصیه می‌شود قطعات یدکی حیاتی در انبار با دمای کنترل‌شده نگهداری شوند تا از توقف طولانی‌مدت عملیات جلوگیری شود، زیرا مهاجرت مستقیم به درایوهای مدرن معمولاً به بازطراحی جامع و پرهزینه سیستم نیاز دارد.

علل اصلی نمایش خطا در پنل جلویی چیست؟

نشانگرهای خطا معمولاً به یکی از این موارد اشاره دارند: قطع ارتباط در بک‌پلین AutoMax، خرابی در حلقه بازخورد، مانند ازدست‌رفتن سیگنال انکودر، یا فرسودگی داخلی سخت‌افزار بر اثر پیرشدن قطعات. کانکتورهای بک‌پلین را از نظر آسیب فیزیکی یا آلودگی بررسی کنید و مطمئن شوید کابل‌های بازخورد به‌درستی شیلد شده و دور از کابل‌های موتور توان بالا عبور داده شده‌اند.

آیا 0-57406-H در رک AutoMax قابلیت تعویض گرم دارد؟

خیر. خارج‌کردن یا واردکردن این ماژول هنگام برق‌داربودن شاسی AutoMax باعث ایجاد جهش‌های گذرای الکتریکی می‌شود که می‌تواند قطعات CMOS روی برد را از بین ببرد و کل گذرگاه ارتباطی بک‌پلین را مختل کند. پیش از خارج‌کردن یا تعویض کنترلر درایو، همیشه منبع تغذیه رک را ایزوله کنید.

راهنمای مهندسی و نصب

• مدیریت حرارتی و جریان هوای رک:

  رک‌های چگالی‌بالای AutoMax بار حرارتی قابل‌توجهی ایجاد می‌کنند. برای همرفت طبیعی، باید حداقل فاصله 50 mm در بالا و پایین شاسی حفظ شود. اگر دمای محیط محفظه به 50 deg C نزدیک شد، فن‌های تهویه با جریان اجباری نصب کنید. گرمای بیش‌ازحد، فرسودگی خازن‌های الکترولیتی داخلی را تسریع کرده و به رانش زودهنگام حلقه کنترل منجر می‌شود.

• اتصال زمین و کاهش نویز:

  برای جلوگیری از ایجاد اختلال EMI در سیگنال‌های کنترلی ولتاژ پایین، اطمینان حاصل کنید که شاسی رک با استفاده از سیم مسی حداقل 8 AWG به زمین حفاظتی با امپدانس پایین متصل است. تمام کابل‌های خارجی انکودر و فرمان درایو باید از کابل زوج‌تابیده شیلددار استفاده کنند و فقط در سمت رک به زمین متصل شوند تا حلقه‌های زمین حذف شوند.

• حفاظت در برابر تخلیه الکترواستاتیکی (ESD):

  0-57406-H دارای مدارهای مجتمع بسیار حساس است. کارکنان فنی در محل باید هنگام نصب یا تعویض، از مچ‌بند ESD با اتصال صحیح به زمین استفاده کنند. ماژول‌های نصب‌نشده را فقط در کیسه‌های محافظ استاتیکی نگهداری کنید تا از شکست دی‌الکتریک نهفته در گیت‌های نیمه‌رسانا جلوگیری شود.
