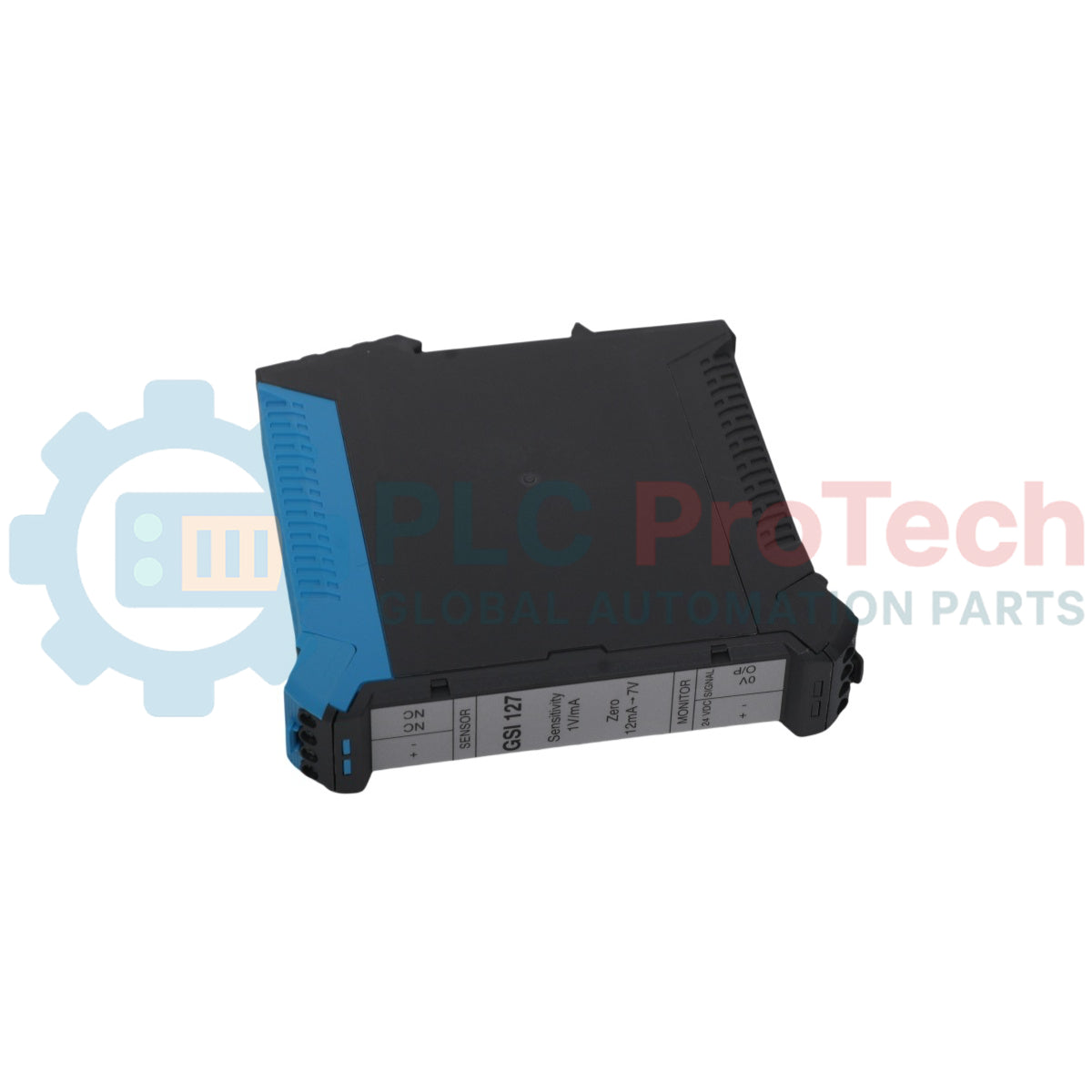

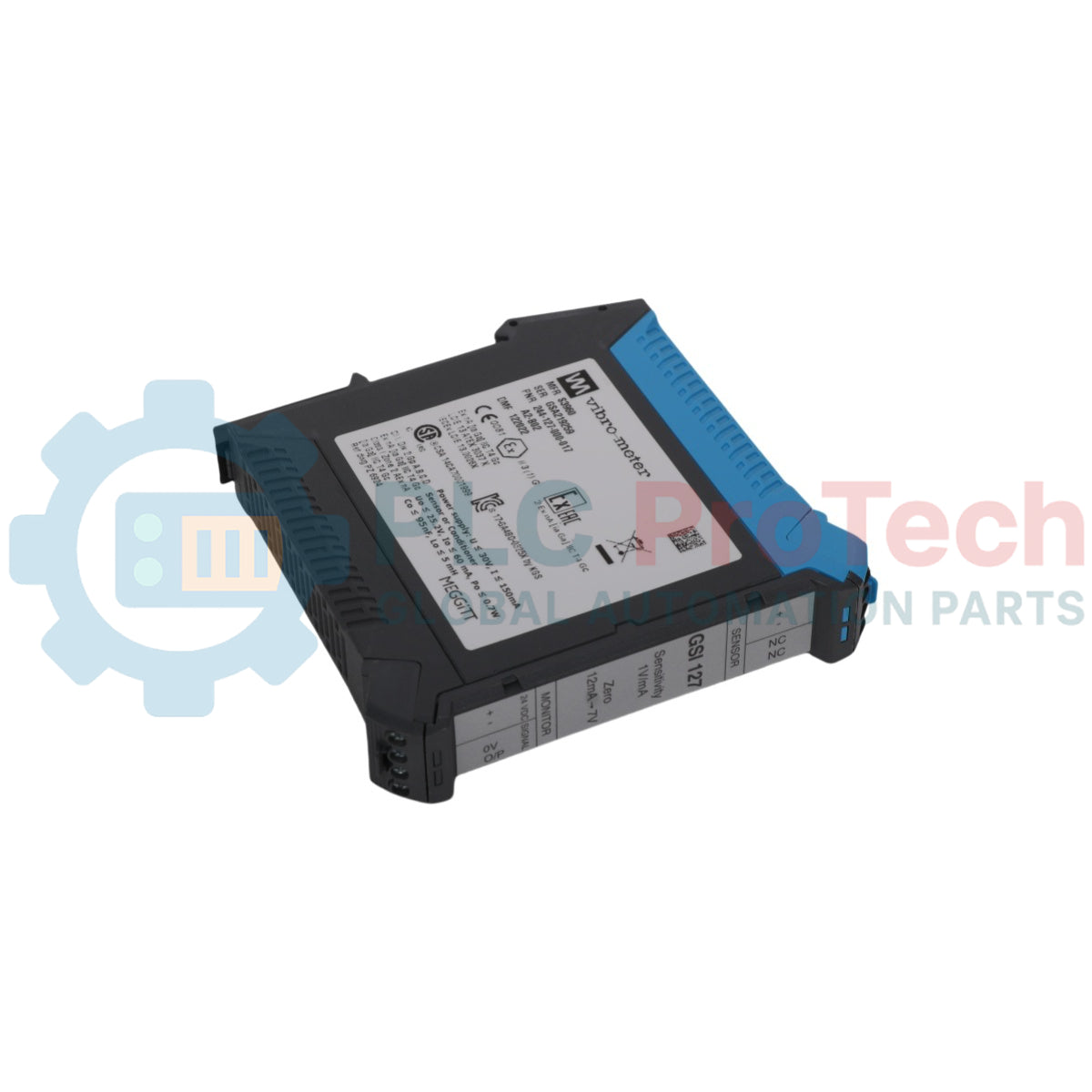

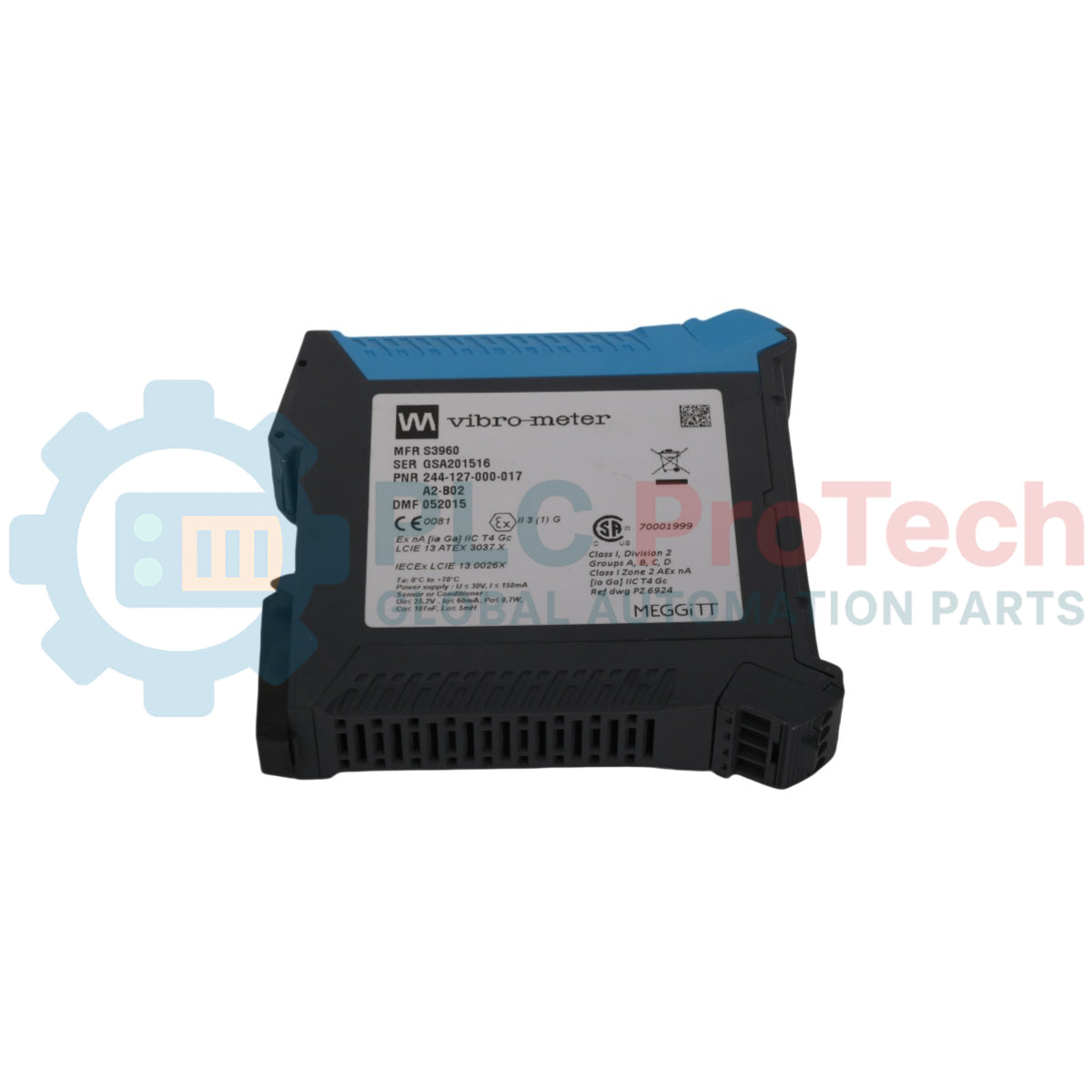

واحد رابط پایش ارتعاش Vibro-Meter S3960 244-127-000-017

مروری بر محصول

S3960 244-127-000-017 (S3960) یک واحد تخصصی رابط سیگنال و جداسازی گالوانیکی در اکوسیستم VM600 شرکت Vibro-Meter است. این واحد که برای کاربردهای با یکپارچگی بالا در TSI (ابزار دقیق نظارت بر توربین) طراحی شده است، جداسازی الکتریکی و آماده‌سازی سیگنال ضروری برای انتقال داده‌های ارتعاش از محیط‌های سخت میدانی به اتاق کنترل را فراهم می‌کند. S3960 به‌طور ویژه برای پردازش سیگنال‌های دینامیکی پرفرکانسِ شتاب‌سنج‌ها و پراب‌های مجاورتی طراحی شده و تضمین می‌کند که حلقه‌های زمین و تداخل الکترومغناطیسی، دقت منطق حفاظت از ماشین‌آلات را در نیروگاه‌ها، پالایشگاه‌ها و سکوهای فراساحلی مختل نکنند.

پیکربندی فنی (بررسی عمیق)

شناسه 244-127-000-017 نشان‌دهنده نسخه‌ای با مشخصات بالا از سری S3960 است که اغلب برای ایجاد ساختار ماژولار، با مشخصات سری GSI 127 سازگاری متقابل دارد.

• جداسازی گالوانیکی سه‌طرفه: این واحد بین ورودی (سمت حسگر)، خروجی (سمت رک) و منبع تغذیه، جداسازی مستقل فراهم می‌کند. این معماری برای محافظت از کارت‌های VM600 MPC4 در برابر اضافه‌ولتاژهای الکتریکی سمت میدان حیاتی است.

• وفاداری سیگنال: S3960 که برای پاسخ فرکانسی پهن‌باند بهینه‌سازی شده است، خطی‌بودن فاز را از DC تا 20 kHz حفظ می‌کند و ازاین‌رو هم برای پایش موقعیت شفت‌های کم‌سرعت و هم برای تحلیل ارتعاش چرخ‌دنده در فرکانس بالا مناسب است.

• حفاظت در برابر انفجار: این واحد به‌عنوان «تجهیزات مرتبط» عمل می‌کند؛ یعنی می‌توان آن را در ناحیه‌ای ایمن نصب کرد تا با مبدل‌های ذاتاً ایمن (Ex i) واقع در نواحی خطرناک Zone 0 یا Zone 1 ارتباط برقرار کند.

• مدیریت توان: منبع 24 VDC را تنظیم و فیلتر می‌کند تا توان «تمیز» را برای آماده‌سازهای سیگنال میدانی (برای مثال IQS 450) فراهم کند و کف نویز زنجیره اندازه‌گیری را به حداقل برساند.

مشخصات فنی

پرسش‌های متداول فنی

S3960 244-127-000-017 چه تفاوتی با یک ایزولاتور صنعتی استاندارد دارد؟

ایزولاتورهای استاندارد اغلب به سیگنال‌های DC با دامنه 4-20 mA محدود هستند. S3960 یک رابط «پرسُرعت» است که می‌تواند شکل‌موج‌های دینامیکی AC (سیگنال‌های ارتعاش) را بدون تضعیف یا تغییر فاز عبور دهد؛ قابلیتی که برای ابزارهای تشخیصی مانند Orbit Analysis ضروری است.

آیا می‌توانم از S3960 برای سیگنال‌های ارتعاش و دما به‌طور هم‌زمان استفاده کنم؟

اگرچه S3960 عمدتاً برای سیگنال‌های دینامیکی (ارتعاش/جابجایی) طراحی شده است، در صورت سازگاری محدوده‌های ولتاژ ورودی، می‌توان از آن برای سیگنال‌های شبه‌استاتیک نیز استفاده کرد. بااین‌حال، برای ورودی‌های RTD یا ترموکوپل معمولاً استفاده از یک ترانسمیتر دمای اختصاصی ترجیح داده می‌شود.

پسوند A2-B02 که اغلب با این قطعه مرتبط است، چه اهمیتی دارد؟

پسوند A2-B02 کالیبراسیون خاص بهره خروجی و کیت نصب مکانیکی را نشان می‌دهد. این پسوند تضمین می‌کند که واحد به‌عنوان جایگزینی «مستقیم» برای نصب‌های موجود GSI 127 یا S3960 در کابینت‌های استاندارد قابل استفاده باشد.

راهنمای مهندسی و نصب

• جداسازی سیم‌کشی: حداقل فاصله 50 mm را بین سیم‌کشی آبیِ ذاتاً ایمن (سمت حسگر) و سیم‌کشی مشکی/خاکستریِ غیرذاتاً ایمن (سمت رک) حفظ کنید. برای رعایت استانداردهای ایمنی ATEX/IECEx از داکت‌های کابل جداگانه استفاده کنید.

• اتصال زمین شیلد: شیلد کابل حسگر باید به ترمینال شیلد تعیین‌شده در واحد S3960 متصل شود. اطمینان حاصل کنید که ریل DIN به زمین اصلی تجهیزات متصل باشد تا مسیر مؤثری برای EMI با فرکانس بالا فراهم شود.

• ملاحظات افت ولتاژ: هنگام محاسبه حداکثر طول کابل بین S3960 و حسگر میدانی، افت ولتاژ داخلی واحد (معمولاً حدود 1V) را در نظر بگیرید. برای مسیرهای بسیار طولانی (>300m)، مطمئن شوید ولتاژ تغذیه در آماده‌ساز میدانی در محدوده مشخص‌شده -18 تا -30 VDC باقی بماند.

مزایای مهندسی

S3960 244-127-000-017 به‌دلیل مقدار MTBF (میانگین زمان بین خرابی‌ها) آن که بیش از 500,000 ساعت است، مورد ترجیح مهندسان سایت قرار می‌گیرد. در زمینه منطق آلارم «Trip-Multiply» یا «Danger»، قابلیت اطمینان این کارت رابط اهمیت بسیاری دارد. خنک‌کاری به سبک غیرفعال و نبود نرم‌افزار داخلی، آن را در برابر خطاهای میان‌افزار یا هنگ‌کردن پردازنده که ممکن است در ایزولاتورهای دیجیتال ارزان‌تر رخ دهد، مصون می‌کند و مسیری ایمنی با «سخت‌افزار خالص» برای ماشین‌آلات حیاتی فراهم می‌آورد.
