زیمنس 6AV7240-3CC10-0HA2 کامپیوتر پنل SIMATIC

توضیحات

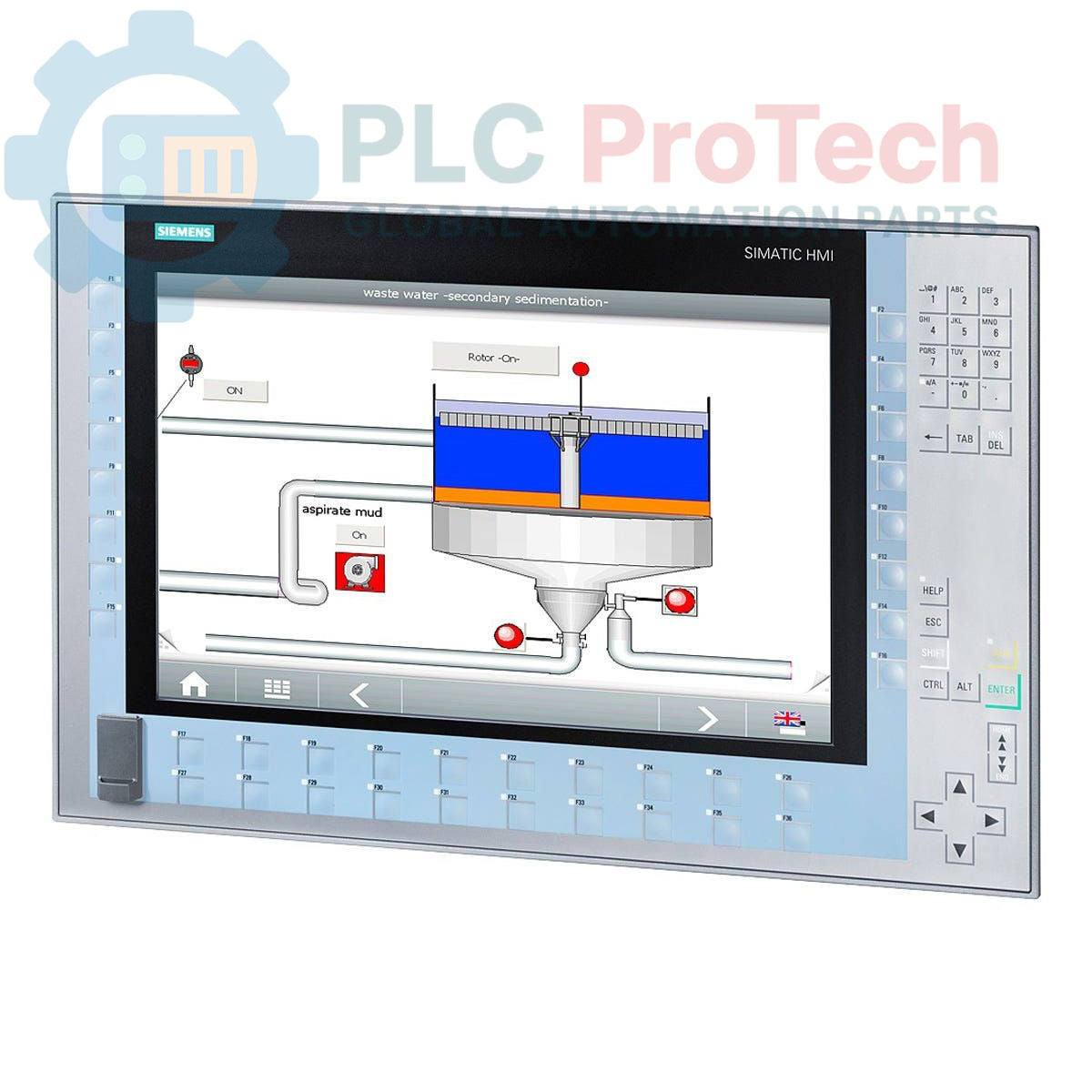

زیمنس 6AV7240-3CC10-0HA2 یک رایانه پنل صنعتی SIMATIC IPC 477D با نمایشگر لمسی/کلیدی 15 اینچی است. این دستگاه مجهز به پردازنده Core i3-3217UE، 4 گیگابایت رم و حافظه استاندارد SSD (MLC) با ظرفیت 80 گیگابایت است. گزینه‌های اتصال شامل 4 پورت USB عقب، 1 پورت USB جلو، اترنت 10/100/1000، دو پورت اترنت گیگابیت (IE/PN)، یک پورت RS232 و یک اسلات PCIe می‌باشد. این دستگاه با منبع تغذیه صنعتی AC 110/230 ولت با سازگاری NAMUR کار می‌کند و با کابل برق مخصوص اروپا عرضه می‌شود. این واحد بدون سیستم عامل یا نرم‌افزار SIMATIC نصب شده عرضه می‌شود و درایو آن قابل تعویض است.

ویژگی‌ها

• نمایشگر لمسی/کلید 15 اینچی
• پردازنده Core i3-3217UE
• 4 گیگابایت رم
• SSD استاندارد 80 گیگابایت (MLC)
• 4 پورت USB عقب، 1 پورت USB جلو
• 1 پورت اترنت 10/100/1000
• 2 پورت اترنت گیگابیت (IE/PN)
• 1 پورت RS232
• 1 اسلات PCIe
• منبع تغذیه صنعتی AC 110/230 ولت با NAMUR
• تامین شده با کابل برق برای اروپا
• درایو قابل تعویض
• بدون سیستم عامل یا نرم‌افزار SIMATIC عرضه می‌شود

کاربردها

سری SIMATIC IPC 477D زیمنس، شامل 6AV7240-3CC10-0HA2، برای کاربردهای صنعتی مختلف که نیازمند نمایش و کنترل مقاوم هستند، مناسب است. استفاده‌های معمول شامل عملیات و نظارت بر ماشین‌آلات، سیستم‌های کنترل فرآیند، جمع‌آوری داده‌ها و وظایف رابط انسان-ماشین (HMI) در محیط‌های تولید، اتوماسیون و زیرساخت می‌باشد. منبع تغذیه صنعتی آن با سازگاری NAMUR نشان‌دهنده استفاده در محیط‌های صنعتی پرتقاضا است.

مشخصات فنی

راهنمای نصب

1. اتصال منبع تغذیه: واحد منبع تغذیه صنعتی را با استفاده از کابل منبع تغذیه ارائه شده برای اروپا به منبع AC 110/230 ولت متصل کنید. از اتصال زمین مناسب و رعایت کدهای برق محلی اطمینان حاصل کنید.
2. سازگاری NAMUR: هنگام ادغام در سیستم‌هایی که نیاز به سازگاری NAMUR دارند، اطمینان حاصل کنید که پیکربندی منبع تغذیه با نیازهای خاص برنامه مطابقت دارد.
3. اتصالات جانبی: دستگاه‌های USB، کابل‌های اترنت (برای شبکه‌های 10/100/1000 و گیگابیت IE/PN) و دستگاه‌های سریال RS232 را به پورت‌های مربوطه متصل کنید.
4. افزایش PCIe: برای عملکرد بیشتر، کارت‌های توسعه PCIe سازگار را در شکاف موجود نصب کنید و نکات ایمنی تخلیه الکترواستاتیک (ESD) را رعایت نمایید.
5. تعویض درایو: اگر نیاز به تعویض درایو باشد، دستورالعمل‌های سازنده را برای جداسازی و نصب ایمن SSD 80 گیگابایتی (MLC) یا جایگزین سازگار دنبال کنید.
6. نصب نرم‌افزار: از آنجا که دستگاه بدون سیستم‌عامل یا نرم‌افزار SIMATIC ارسال می‌شود، سیستم‌عامل و نرم‌افزار کاربردی مورد نیاز را طبق مشخصات پروژه نصب کنید.
