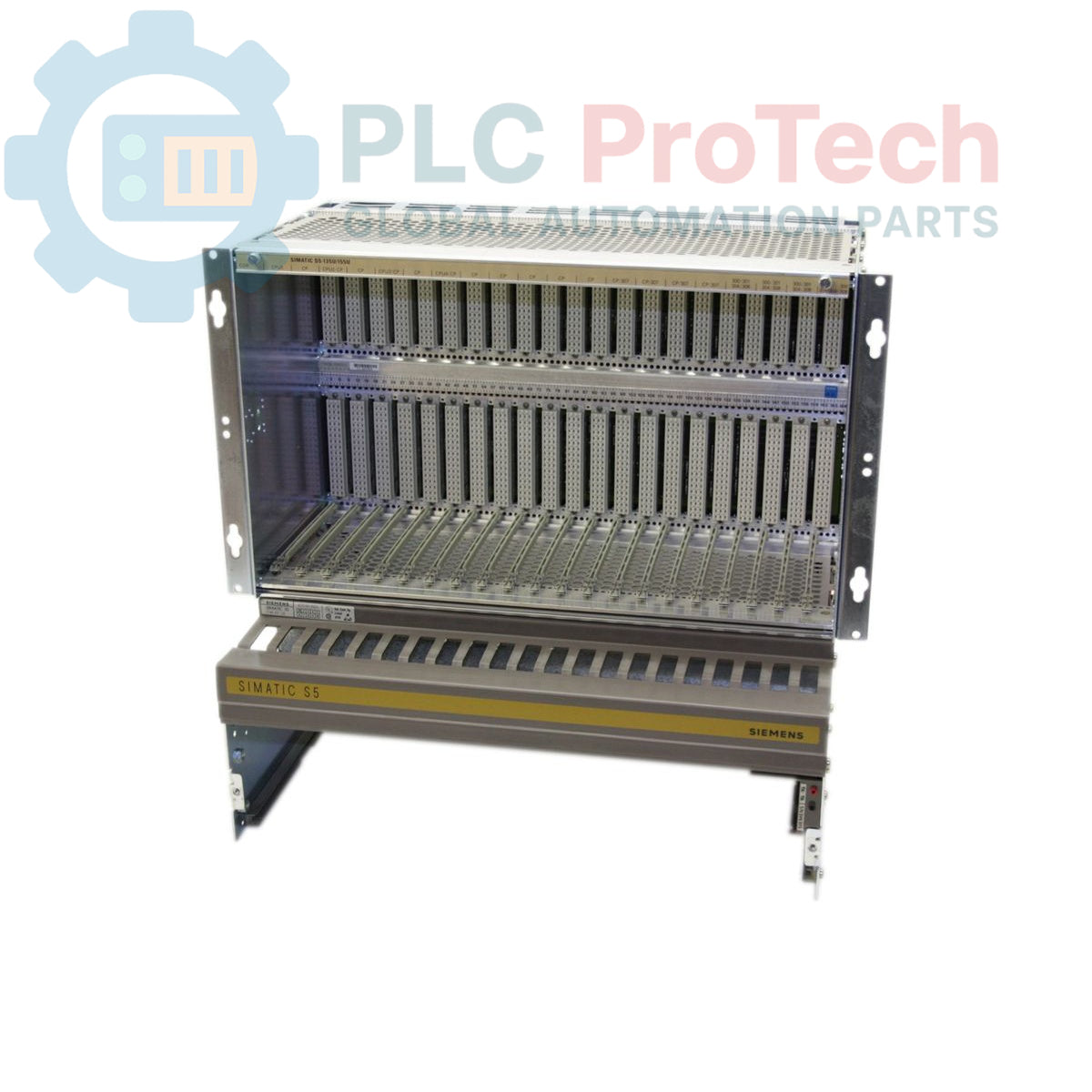

واحد مرکزی SIMATIC S5 زیمنس 6ES5188-3UA21

واحد مرکزی SIMATIC S5 زیمنس 6ES5188-3UA21

فقط 6 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Siemens

  • شماره محصول: 6ES5188-3UA21

  • کشور سازنده:آلمان

  • نوع محصول: واحدهای مرکزی

  • بارکد: 85389091

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 19400g

  • ابعاد: ۵۶.۰۰ سانتی‌متر × ۴۳.۰۰ سانتی‌متر × ۵۳.۵۰ سانتی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

6ES5188-3UA21 یک مجموعه رک مرکزی طراحی شده برای سیستم‌های کنترل‌کننده منطقی برنامه‌پذیر SIMATIC S5-135U و S5-155U است. این واحد پایه‌ای مستحکم برای انجام وظایف اتوماسیون با عملکرد بالا فراهم می‌کند و دارای 21 اسلات برای توسعه و پیکربندی ماژولار است. این دستگاه مجهز به منبع تغذیه داخلی است که قادر به دریافت ورودی 230/115 ولت AC بوده و خروجی تنظیم شده 5 ولت، 40 آمپر را به بک‌پلین ارائه می‌دهد. توجه داشته باشید که این واحد بدون ماژول CPU و بدون مستندات عرضه می‌شود. به عنوان یک جزء مرکزی در معماری‌های قدیمی SIMATIC S5، این رک به عنوان پایه اصلی نصب و توزیع برق برای پردازنده‌ها، ماژول‌های ورودی/خروجی و ماژول‌های ارتباطی در کاربردهای کنترل بزرگ‌مقیاس عمل می‌کند.

ویژگی‌ها

  • گسترش بزرگ‌مقیاس: دارای 21 اسلات برای نصب گسترده ماژول‌های ورودی/خروجی و ارتباطی.
  • منبع تغذیه یکپارچه: واحد منبع تغذیه داخلی با ورودی 230/115 ولت AC و خروجی 5 ولت DC، 40 آمپر.
  • سازگاری سیستم: طراحی شده به‌طور خاص برای رده‌های پیشرفته SIMATIC S5-135U و S5-155U.
  • پیکربندی ماژولار: امکان انعطاف‌پذیری در قرار دادن انواع مختلف CPU بسته به نیازهای خاص کنترل.

کاربردها

  • کنترل فرآیندهای صنعتی بزرگ‌مقیاس
  • بازسازی و نگهداری نصب‌های موجود S5-135U/155U
  • کنترل ماشین‌آلات چندمحوره
  • اتوماسیون خطوط تولید پیچیده با نیاز به چگالی بالای ورودی/خروجی

مشخصات فنی

ویژگی مشخصات
سازنده Siemens
برند SIMATIC S5
رده S5-135
مدل 6ES5188-3UA21
مرحله محصول منسوخ
جانشین 6ES5188-3UA22
ظرفیت اسلات 21 اسلات
ولتاژ تغذیه 230/115 ولت AC
توان خروجی 5 ولت، 40 آمپر
وزن 19.40 کیلوگرم
ابعاد 56.00 × 43.00 × 53.50 سانتی‌متر
کد کالا 85389091
کنترل صادرات (ECCN) N

راهنمای نصب

  • نصب: به دلیل وزن آن (19.40 کیلوگرم)، اطمینان حاصل کنید که رک به بک‌پلین کابینت صنعتی با استحکام بالا متصل شده است که قادر به تحمل بار استاتیک باشد.
  • تهویه: توان خروجی بالا باعث تولید حرارت می‌شود؛ مسیرهای جریان هوا در رک و تهویه کافی کابینت را تضمین کنید.
  • سیم‌کشی: منبع تغذیه AC را مطابق با کدهای برق محلی متصل کنید و اطمینان حاصل کنید که اتصال زمین به زمین مشترک کابینت برقرار شده است.
  • قرار دادن ماژول‌ها: همیشه قبل از وارد یا خارج کردن ماژول‌های CPU یا ورودی/خروجی، دستگاه را خاموش کنید تا از جرقه الکتریکی یا آسیب به کانکتورهای بک‌پلین جلوگیری شود.
Key Features:
#Central Units #SIMATIC S5

آیا 6ES5188-3UA21 شامل یک پردازنده مرکزی (CPU) است؟
خیر، این واحد بدون پردازنده مرکزی و بدون دفترچه راهنما عرضه می‌شود.

این رک چه توان الکتریکی به بک‌پلن ارائه می‌دهد؟
منبع تغذیه یکپارچه، ۵ ولت جریان مستقیم با شدت ۴۰ آمپر فراهم می‌کند.

آیا این با سیستم S5-155U سازگار است؟
بله، این واحد مرکزی برای استفاده در هر دو پیکربندی S5-135U و S5-155U طراحی شده است.

مدل جایگزین این محصول چیست؟
مدل رسمی جایگزین، 6ES5188-3UA22 است.
