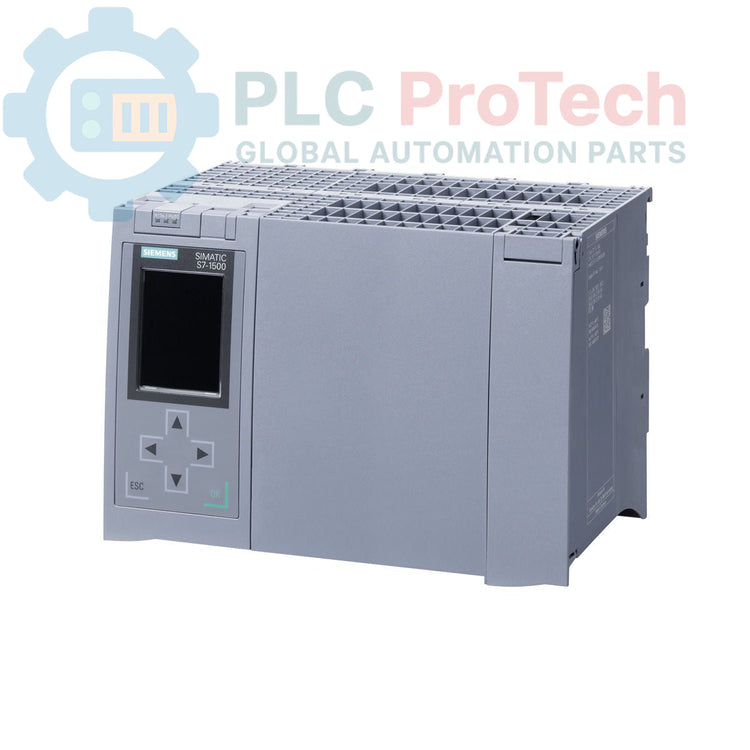

زیمنس 6ES7517-3HP00-0AB0 پردازنده SIMATIC S7-1500H CPU 1517H-3 PN

توضیحات

زیمنس 6ES7517-3HP00-0AB0 یک واحد پردازش مرکزی SIMATIC S7-1500H CPU 1517H-3 PN است که برای محدوده SIMATIC S7-1500 طراحی شده است. این پردازنده استاندارد برای کاربردهای با دسترسی بالا مهندسی شده و دارای ۲ مگابایت حافظه کاری اختصاصی برای اجرای برنامه و ۸ مگابایت حافظه اضافی برای ذخیره داده‌ها است. این دستگاه چندین رابط ارتباطی برای شبکه‌سازی صنعتی قوی دارد، از جمله رابط اصلی PROFINET RT با سوئیچ ۲ پورتی، یک رابط اختصاصی دوم PROFINET و دو رابط H-SYNC که برای همگام‌سازی با دسترسی بالا حیاتی هستند. برای عملکرد این پردازنده نیاز به کارت حافظه SIMATIC است.

ویژگی‌ها

• پردازنده CPU 1517H-3 PN برای سیستم‌های SIMATIC S7-1500H
• ۲ مگابایت حافظه کاری برای برنامه
• ۸ مگابایت حافظه کاری برای داده‌ها
• رابط اول: PROFINET RT با سوئیچ ۲ پورتی
• رابط دوم: PROFINET
• رابط سوم و چهارم: H-SYNC برای دسترسی بالا
• برای عملکرد نیاز به کارت حافظه SIMATIC دارد

کاربردها

پردازنده زیمنس 6ES7517-3HP00-0AB0 برای طیف گسترده‌ای از وظایف اتوماسیون صنعتی مناسب است، به‌ویژه آن‌هایی که نیاز به دسترسی بالا و قدرت پردازش قوی دارند. کاربردهای معمول شامل:

• سیستم‌های کنترل فرآیند با قابلیت دسترسی بالا
• معماری‌های اتوماسیون توزیع‌شده
• کنترل ماشین‌آلات پیچیده
• اتوماسیون کارخانه و خطوط تولید
• نظارت و کنترل زیرساخت‌های حیاتی

مشخصات فنی

راهنمای نصب

1. خاموش کردن سیستم: قبل از نصب، اطمینان حاصل کنید که تمام برق سیستم اتوماسیون و تجهیزات مرتبط به طور کامل قطع و طبق دستورالعمل‌های ایمنی قفل شده است.
2. نصب: ماژول پردازنده مرکزی را روی رک یا ریل نصب SIMATIC S7-1500 مشخص شده نصب کنید. اطمینان حاصل کنید که به طور محکم قفل شده تا از قطع اتصال ناشی از لرزش جلوگیری شود.
3. قرار دادن کارت حافظه: کارت حافظه SIMATIC مورد نیاز را در شکاف مشخص شده روی پردازنده مرکزی وارد کنید. اطمینان حاصل کنید که به درستی جهت‌گیری شده و کاملاً جا افتاده است.
4. اتصال برق: پردازنده مرکزی را طبق نمودار سیم‌کشی سیستم به منبع تغذیه متصل کنید. قطبیت صحیح را بررسی کرده و تمام اتصالات برق را محکم کنید.
5. اتصالات PROFINET: کابل‌های PROFINET را به رابط‌های PROFINET یکپارچه متصل کنید. برای سوئیچ دو پورته، توپولوژی شبکه مناسب (مثلاً خطی یا حلقه‌ای) را طبق نیاز برنامه تضمین کنید.
6. اتصالات H-SYNC: برای پیکربندی‌های با قابلیت دسترسی بالا، کابل‌های H-SYNC را بین پردازنده‌های مرکزی افزونه طبق دفترچه راهنمای سیستم SIMATIC S7-1500H متصل کنید.
7. زمین کردن: اطمینان حاصل کنید که پردازنده مرکزی و کل سیستم رک به نقطه زمین مرکزی کابینت کنترل به درستی متصل شده‌اند تا نویز الکتریکی کاهش یافته و ایمنی تضمین شود.
8. مسیرکشی کابل‌ها: تمام کابل‌های ارتباطی و برق را به گونه‌ای مسیر دهید که تداخل الکترومغناطیسی (EMI) به حداقل برسد. در صورت امکان کابل‌های سیگنال را از کابل‌های برق جدا کنید.
9. روشن کردن: پس از تأیید تمام اتصالات، سیستم را دوباره روشن کنید. وضعیت چراغ‌های LED پردازنده مرکزی را برای عملکرد صحیح و توالی راه‌اندازی مشاهده کنید.
