ماژول خروجی دیجیتال نظارت‌شده | سری Tricon Triconex 3614E

مروری بر محصول

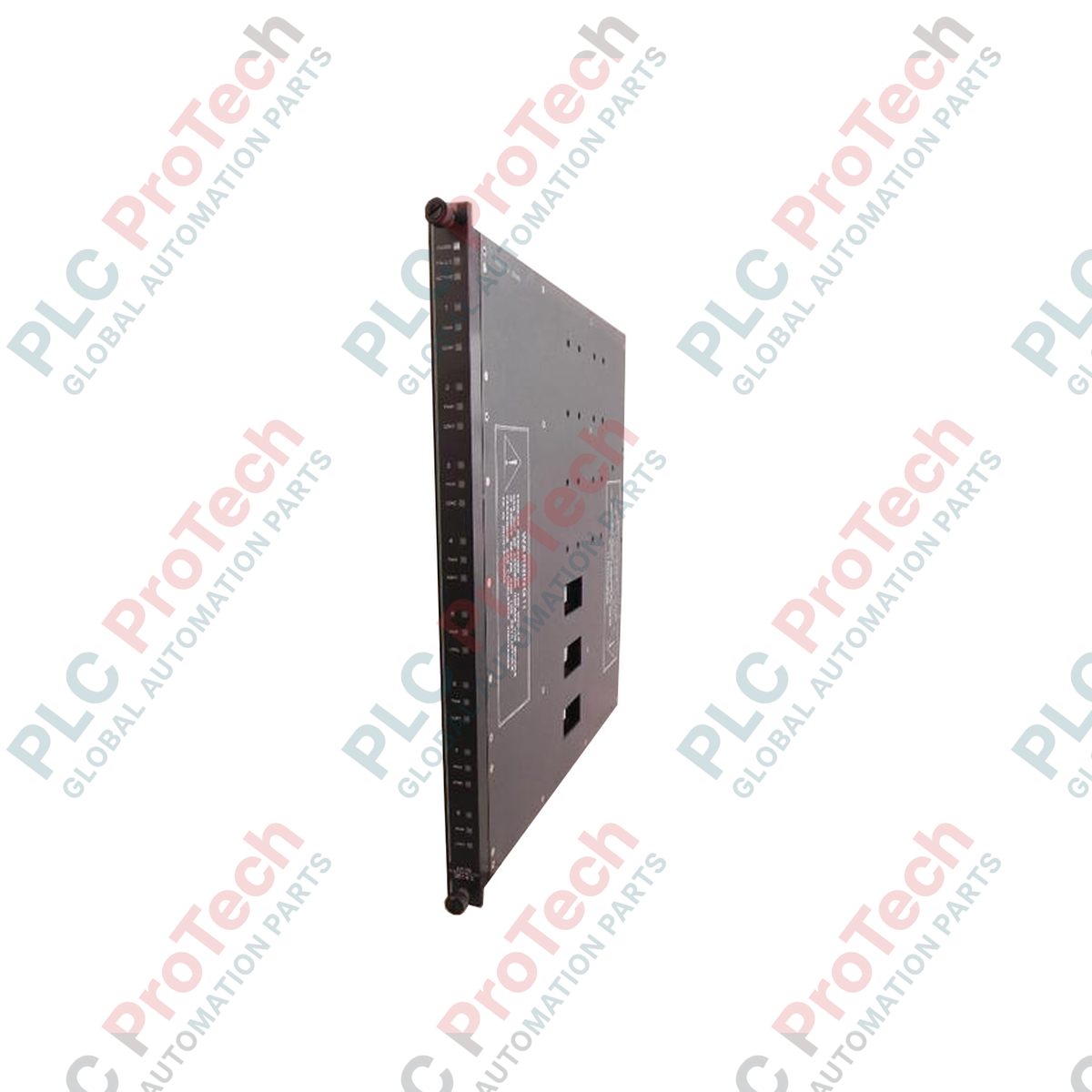

3614E (3614E) یک مجموعه خروجی دیجیتال نظارت‌شده با یکپارچگی بالا (SDO) است که برای سیستم ایمنی سه‌گانه ماژولار افزونه (TMR) Triconex طراحی شده است. این ماژول به‌طور خاص برای راه‌اندازی عملگرهای میدانی طراحی شده و نظارت مداوم بر مدار ماژول و سیم‌کشی میدانی خارجی را فراهم می‌کند. در کاربردهای صنعتی حیاتی مانند خاموشی اضطراری (ESD) در پالایشگاه‌ها، سیستم‌های آتش و گاز (F&G) در سکوهای فراساحلی و حفاظت دیگ بخار در نیروگاه‌ها، Triconex 3614E نقش حیاتی در تضمین ایمنی عملکردی ایفا می‌کند. با شناسایی شرایط «گیرکردن روشن»، «گیرکردن خاموش» و مدار باز/کوتاه در حلقه‌های میدانی، احتمال خطا در زمان درخواست را به‌طور قابل توجهی کاهش داده و از وقوع قطع‌های بی‌مورد که باعث توقف پرهزینه تولید می‌شوند، جلوگیری می‌کند.

تشخیص پیشرفته و معماری TMR

3614E از معماری تحمل خطای سخت‌افزاری پیشرفته (HIFT) بهره می‌برد. برخلاف خروجی‌های دیجیتال استاندارد، ماهیت «نظارت‌شده» این ماژول به معنای انجام بررسی‌های جامع بار است.

• رأی‌گیری سه‌گانه افزونه: ماژول سه فرمان خروجی مستقل از پردازنده‌های اصلی دریافت می‌کند. این فرمان‌ها در سطح سخت‌افزار رأی‌گیری شده و سپس فعال می‌شوند تا اطمینان حاصل شود که خرابی در یک مسیر داخلی، وضعیت خروجی را به خطر نمی‌اندازد.

• نظارت بر حلقه میدانی: 3614E پالس‌های تشخیصی کم‌سطح (که خیلی کوتاه هستند تا وضعیت عملگر را تحت تأثیر قرار دهند) تزریق می‌کند تا یکپارچگی سیم‌کشی میدانی را تأیید کند. این ماژول می‌تواند بین سوئیچ خروجی خراب، فیوز سوخته یا سیم شکسته در میدان تمایز قائل شود.

• ریل‌های تغذیه افزونه: این مجموعه دارای قابلیت ورودی دوگانه تغذیه است تا اطمینان حاصل شود که بار خروجی حتی در صورت خرابی یک منبع تغذیه، فعال باقی می‌ماند.

• یکپارچگی ایمنی: بهینه‌شده برای کاربردهای SIL 3، این ماژول قابلیت راه‌اندازی سرد و جداسازی سریع خطا را فراهم می‌کند و از گسترش خطاهای حالت مشترک در سیستم جلوگیری می‌کند.

مشخصات فنی

سؤالات متداول فنی

چگونه 3614E شرایط «کوتاه‌مدار» در میدان را مدیریت می‌کند؟

3614E دارای محدودکننده جریان فعال و خاموشی خودکار برای حفاظت در برابر جریان بیش از حد است. اگر کوتاه‌مداری شناسایی شود، ماژول کانال آسیب‌دیده را ایزوله کرده و خطای «Field Fault» را در گزارش‌های تشخیصی ثبت می‌کند در حالی که سایر کانال‌ها به کار خود ادامه می‌دهند.

تفاوت 3614E با ماژول‌های استاندارد غیرنظارت‌شده چیست؟

حرف «E» و وضعیت «نظارت‌شده» نشان می‌دهد که 3614E ولتاژ و جریان واقعی در ترمینال میدانی را پایش می‌کند. ماژول استاندارد فقط سلامت مدار داخلی را بررسی می‌کند، در حالی که 3614E تأیید می‌کند که دستگاه میدانی واقعاً متصل است و قادر به پاسخگویی می‌باشد.

آیا این ماژول در حین کنترل فعال فرآیند قابل تعویض داغ است؟

بله. Triconex 3614E کاملاً قابل تعویض داغ است. هنگام قرارگیری در اسلات افزونه شاسی، ماژول خودآزمایی انجام داده و وضعیت خود را با مجموعه فعال TMR همگام‌سازی می‌کند بدون اینکه باعث اختلال در وضعیت خروجی شود.

راهنمای مهندسی میدانی و نصب

• مطابقت عملگر: اطمینان حاصل کنید که حداقل جریان نگهدارنده عملگر میدانی بالاتر از آستانه پالس نظارتی باشد. برای سلونوئیدهای بسیار کم‌مصرف، از مقاومت بار جعلی (معمولاً 10 کیلو اهم) به صورت موازی استفاده کنید تا از هشدارهای نادرست «مدار باز» جلوگیری شود.

• زمین و شیلدینگ: شیلد کابل‌ها را در نوار زمین پنل ترمینیشن خارجی (ETP) خاتمه دهید. برای خطوط SDO با 24 VDC، حداقل فاصله 10 سانتی‌متر از کابل‌های AC با ولتاژ بالا حفظ شود تا نویز القایی در طول چرخه پالس نظارتی به حداقل برسد.

• مدیریت حرارتی: با توجه به وزن حمل و نقل 5.0 کیلوگرم و قطعات با چگالی بالا، اطمینان حاصل کنید که کابینت دارای تهویه هوای اجباری باشد اگر چندین ماژول 3614E روی هم قرار گرفته‌اند. بارهای جریان بالا روی همه کانال‌ها به طور همزمان می‌تواند باعث گرم شدن موضعی شود.

مزایای مهندسی عملیاتی

• مقاومت در محیط‌های سخت: 3614E دارای پوشش همگن روی تمام بردهای داخلی است که مقاومت عالی در برابر هیدروژن سولفید (H2S) و رطوبت بالا در معادن و فرآوری‌های شیمیایی فراهم می‌کند.

• بازیابی سریع از خطا: ماژول اختلافات تشخیصی را در کمتر از یک چرخه اسکن (معمولاً < 50 میلی‌ثانیه) به پردازنده اصلی گزارش می‌دهد که امکان اقدام اصلاحی سریع قبل از عبور از مرز ایمنی فرآیند را فراهم می‌کند.

• سازگاری رو به پایین: این ماژول به‌طور یکپارچه با شاسی‌های قدیمی Tricon v9 و مدرن v11 کار می‌کند و سرمایه‌گذاری‌های موجود در زیرساخت را در هنگام توسعه سیستم محافظت می‌کند.
