تولیدکننده: B&R
شماره محصول: X20SM1436
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول موتور پلهای X20
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1500g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

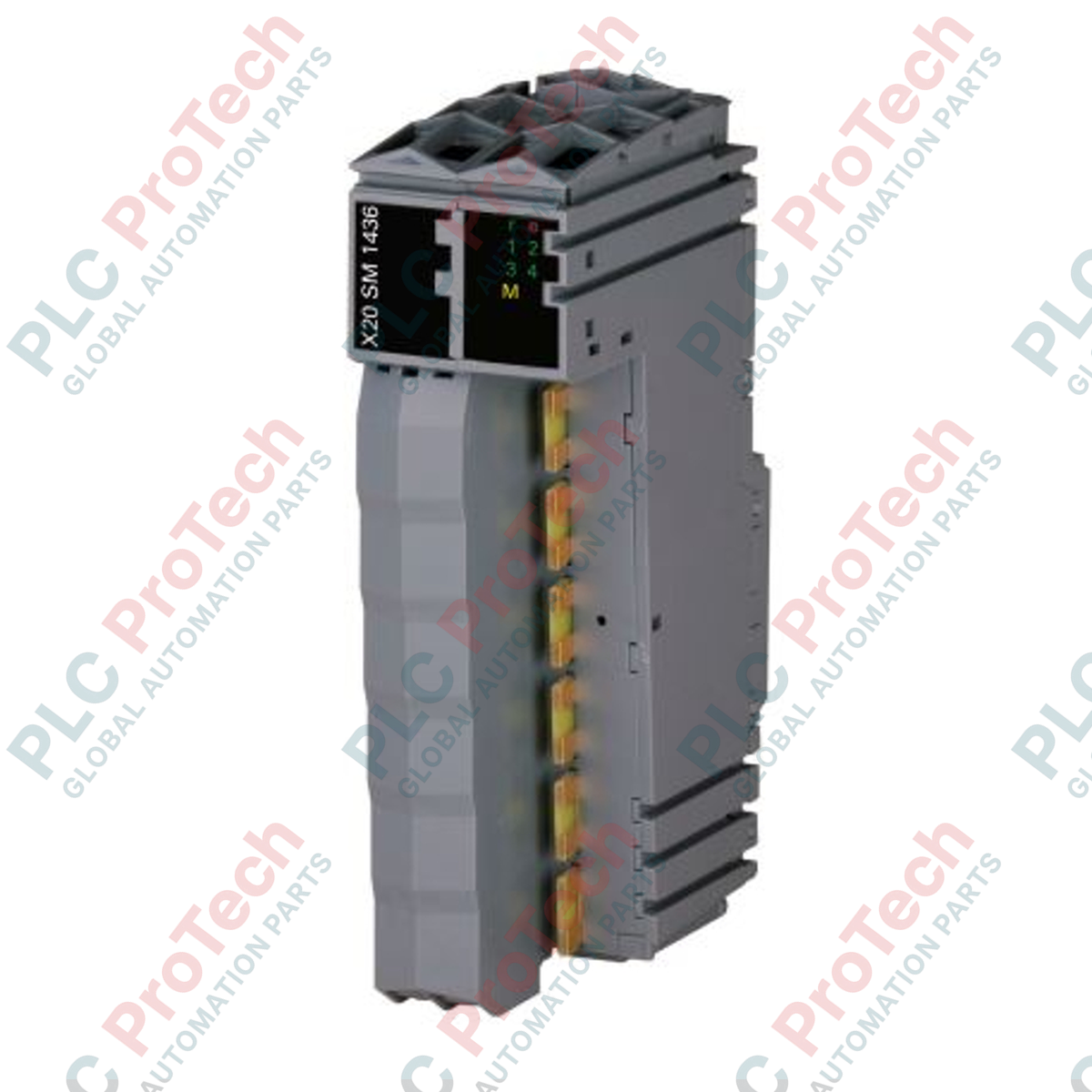

X20SM1436 (X20SM1436) یک ماژول کنترل حرکت با عملکرد بالا در سیستم B&R X20 است که برای کارکرد دقیق موتورهای پلهای دوقطبی دوفاز طراحی شده است. این ماژول به یک درایور تمامپل مجهز است که قابلیت ارائه جریان نامی 3 A را دارد و آن را به گزینهای ایدئال برای وظایف موقعیتیابی فشرده در ماشینهای برچسبزنی، اتوماسیون آزمایشگاههای پزشکی و مونتاژ دقیق نیمهرسانا تبدیل میکند. X20SM1436 دارای رابط انکودر افزایشی ABR داخلی است که امکان عملکرد حلقهبسته موتور پلهای را برای افزایش قابلیت اطمینان و تشخیص توقف فراهم میکند. این ماژول با پشتیبانی از حداکثر 256 میکرواستپ، پروفایلهای حرکتی بسیار نرم و مهار بالای تشدید را ارائه میدهد و به مهندسان امکان میدهد از سختافزار استاندارد موتور پلهای، عملکردی مشابه سرووموتور به دست آورند.
معماری X20SM1436 بر پایه فرکانس کنترلر 38.4 kHz ساخته شده است که تنظیم سریع جریان و تولید پالسهای سرعتبالا را تضمین میکند. این ماژول از بازه ولتاژ تغذیه خارجی 24 تا 39 VDC پشتیبانی میکند و برای بازههای کوتاه، قابلیت جریان پیک قدرتمند 3.5 A را دارد. برای عیبیابی، ماژول از مجموعهای جامع از LEDها و پایش وضعیت مبتنی بر نرمافزار برای ردیابی عملکردهای I/O و وضعیتهای عملیاتی استفاده میکند. یکی از ویژگیهای مهم سختافزاری، خازن باس DC با ظرفیت 100 µF است که به تثبیت منبع تغذیه هنگام مراحل شتابگیری سریع کمک میکند. با وجود توان خروجی بالا، این ماژول فرمفاکتور فوقباریک X20 را حفظ کرده و از طریق باس X2X Link بهصورت یکپارچه در ایستگاههای I/O توزیعشده نصب میشود.
| ویژگی | مشخصات |
| مدل | X20SM1436 |
| برند | B&R (Bernecker + Rainer) |
| نوع موتور | موتور پلهای دوقطبی دوفاز |
| ولتاژ نامی | 24 تا 39 VDC +/- 25 درصد |
| جریان نامی | 3.0 A |
| جریان پیک | 3.5 A (حداکثر 2 ثانیه) |
| تفکیکپذیری گام | حداکثر 256 میکرواستپ |
| رابط انکودر | 1x انکودر افزایشی ABR |
| فرکانس کنترلر | 38.4 kHz |
| فیوز خارجی | استفاده از حداکثر 10 A (کندسوز) الزامی است |
| مصرف توان | 2.45 W (در 24V) / 3.15 W (در 48V) |
| وزن حمل | 1.5 kg |
آیا این ماژول از کنترل حلقهبسته پشتیبانی میکند؟
بله. رابط انکودر افزایشی ABR یکپارچه به X20SM1436 امکان میدهد موقعیت واقعی موتور را پایش کند. این قابلیت، «تشخیص از دست رفتن گام» و راهکارهای پیشرفتهتر کنترل جریان حلقهبسته را در محیط B&R Automation Studio امکانپذیر میکند.
اهمیت تفکیکپذیری 256 میکرواستپ چیست؟
میکروگامبرداری بالاتر، تا 256 میکرواستپ، تشدید مکانیکی و صدای معمول موتورهای پلهای را بهطور چشمگیری کاهش میدهد. این امر به حرکت نرمتر در سرعتهای پایین و دقت موقعیتیابی بهتر منجر میشود.
آیا منبع تغذیه موتور در برابر پلاریته معکوس محافظت شده است؟
خیر. X20SM1436 برای ولتاژ تغذیه خارجی، حفاظت در برابر پلاریته معکوس ندارد. سیمکشی صحیح برای جلوگیری از آسیب به ترمینالها الزامی است؛ پیش از وصل کردن برق، همیشه پلاریته را بررسی کنید.
چرا استفاده از فیوز خارجی کندسوز الزامی است؟
فیوز کندسوز 10 A برای محافظت از ماژول و سیمکشی در برابر اتصال کوتاه ضروری است و در عین حال اجازه میدهد جریانهای هجومی بالای معمول هنگام راهاندازی موتورهای پلهای و نیاز به گشتاور پیک عبور کنند.
شیلد انکودر و موتور: برای تضمین یکپارچگی سیگنال انکودر ABR و جلوگیری از تداخل الکترومغناطیسی ناشی از خروجی موتور پلهای، از کابلهای شیلددار باکیفیت استفاده کنید. شیلدها را با استفاده از صفحات اتصال زمین سیستم X20 در هر دو انتها به زمین متصل کنید تا از ایجاد نویز الکتریکی و از دست رفتن گام جلوگیری شود.
دفع حرارت: درایورهای موتور پلهای متناسب با تنظیم جریان، گرما تولید میکنند. اطمینان حاصل کنید که رک X20 جریان هوای عمودی کافی دارد. اگر موتور با جریان پیک حداکثر 3.5 A کار میکند، دمای داخلی ماژول را از طریق نرمافزار پایش کنید تا در محدودههای مجاز عملکرد باقی بماند.
توپولوژی سیمکشی: این ماژول از اتصالات تکسیمی استفاده میکند. برای دستیابی به عملکرد بهینه، طول سیمهای موتور را به حداقل برسانید تا ظرفیت خازنی و اندوکتانس کابل کاهش یابد؛ زیرا این عوامل میتوانند بر عملکرد سوئیچینگ فرکانسبالای کنترلر 38.4 kHz تأثیر بگذارند.
