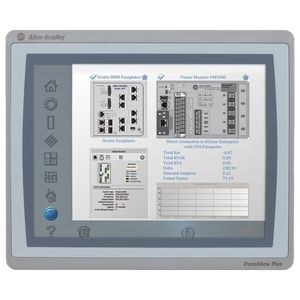

Les rapports de terrain concernant les terminaux PanelView Plus associent parfois deux symptômes qui semblent sans rapport : un arrêt intermittent alors qu’un multimètre indique encore environ 24 VCC au repos, et des clés USB qui tombent en panne de manière catastrophique dès leur insertion. Lorsque le même comportement apparaît sur plusieurs terminaux d’une même armoire et qu’un terminal déplacé fonctionne différemment sur une autre machine, la cause première est environnementale — câblage d’alimentation, liaison à la terre de protection ou référence du blindage USB — et non un défaut d’une carte logique particulière. Un hôte USB PanelView Plus en bon état ne peut pas « griller » un support ; le Vbus est régulé autour de 5 V et limité en courant. Des clés détruites indiquent qu’une surtension ou une inversion de polarité a atteint le connecteur.

Mesurez le 24 VCC pendant l’énumération USB et les événements de réveil de l’écran, et pas uniquement lorsque la clé est retirée. Les mesures au repos masquent les chutes dues au courant d’appel et les réalimentations.

Matrice des symptômes

Causes premières classées par priorité

1. Présence de courant continu réinjecté sur la coque USB ou le Vbus en raison de communs mal équipotentés, de transitoires de variateurs de fréquence ou d’une structure métallique de l’armoire portée au potentiel CC+.
2. Affaissement de l’alimentation lors du courant d’appel USB (jusqu’à 500 mA pendant l’énumération) sur un rail 24 V marginal ou partagé — le terminal redémarre dans un délai de 0,5 à 2 s.
3. Mauvaise liaison entre le PE du châssis et le commun CC, faisant flotter le blindage USB par rapport à la terre de protection et faisant circuler du courant dans la coque de la clé.

Limites électriques de l’alimentation et de l’USB

Selon le 2711P-UM001, les terminaux PanelView Plus alimentés en courant continu attendent un 24 VCC nominal, avec une plage de fonctionnement d’environ 18 à 32 VCC, ondulation comprise. Mesurez la tension aux bornes d’alimentation du terminal en charge, et pas uniquement à la sortie de l’alimentation. Le Vbus USB doit mesurer 5,00 V ±0,25 V ; toute tension supérieure à environ 5,5 V risque d’endommager la clé. La continuité entre la coque et le châssis doit être inférieure à 1 Ω ; sous charge, la tension entre la coque et le PE doit rester inférieure à quelques dizaines de millivolts.

Procédure de diagnostic

1. Relevez Vsupply et les deux tensions par rapport au PE avec le terminal sous tension et aucun support USB inséré.
2. Insérez une clé de test tout en enregistrant les valeurs minimales et maximales, ou les traces à l’oscilloscope, sur le 24 V — recherchez une chute de >2 V ou des pics sortant de la plage de fonctionnement.
3. Effectuez une mesure en retour sur le Vbus ; s’il est égal à 24 V, cessez d’insérer des supports et corrigez le câblage avant de remplacer l’IHM.
4. Après consignation, vérifiez la liaison en un point unique : PE vers le châssis au niveau de la borne de terre d’arrivée ; commun CC vers PE uniquement à la sortie de l’alimentation.
5. Remplacez temporairement l’alimentation par un modèle dédié de classe 2 / SELV, dimensionné pour le courant d’appel du PanelView Plus.
6. Vérifiez que le micrologiciel prend en charge le stockage de masse USB (Plus ancienne génération ≥4.0 ; Plus 7 généralement ≥11.0) et formatez le support en FAT16/FAT32 dans les limites de capacité prises en charge — pas en NTFS/exFAT.

Remarques sur le micrologiciel et les supports

Les clés qui sont détectées mais ne chargent pas les projets utilisent souvent un système de fichiers incorrect ou un support de capacité excessive ; il ne s’agit pas forcément de défauts d’alimentation. Les procédures de réinitialisation d’usine du PanelView Plus 7 effacent les applications corrompues, mais ne réparent pas une armoire qui réalimente le port USB. Utilisez si possible des clés USB de qualité industrielle et maintenez les câbles courts.

Retest du 24 VCC en charge et de l’hôte USB

La réussite se caractérise par un 24 V stable pendant l’énumération, un Vbus dans la tolérance de 5 V, un support de test intact et l’absence de redémarrages spontanés. Ne condamnez pas d’abord le terminal lorsque plusieurs unités tombent en panne dans la même armoire. Ne reliez pas le commun CC au châssis en plusieurs points. Ne vous fiez pas aux mesures effectuées à vide. Stabilisez l’alimentation et la mise à la terre avant de réécrire la logique de l’application, et coordonnez les terminaux IHM de rechange avec les standards d’inventaire des systèmes PLC et PAC.
