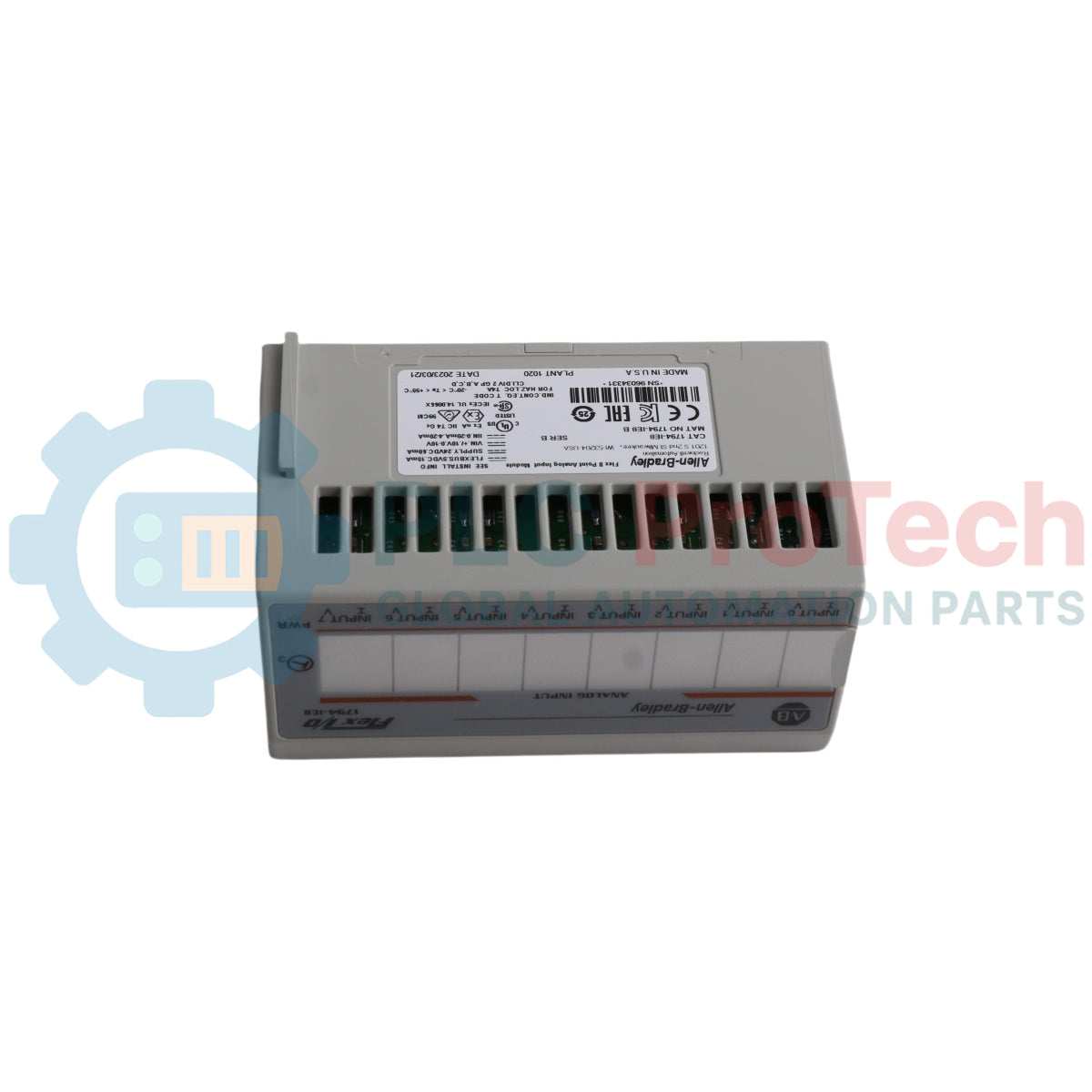

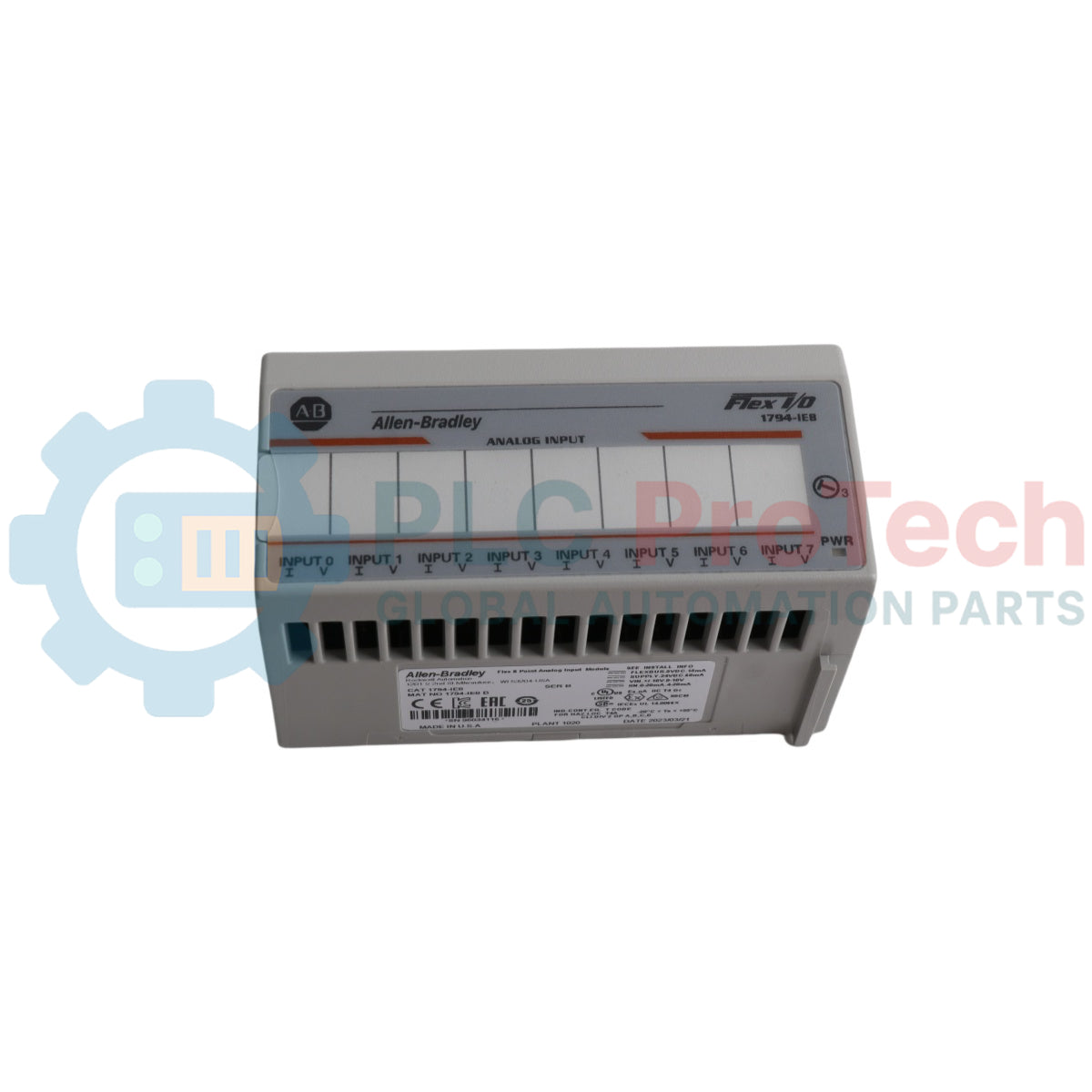

Module d’entrée analogique Allen-Bradley FLEX I/O à 8 canaux 1794-IE8

Présentation du produit et efficacité des E/S distribuées

Le 1794-IE8 (1794IE8) est un module d’entrées analogiques haute densité conçu pour la plateforme FLEX I/O , l’un des systèmes d’E/S distribuées les plus performants de l’histoire de l’industrie. Conçu pour offrir modularité et gain d’espace, ce module fournit 8 entrées non isolées qui peuvent être configurées individuellement pour des signaux de tension ou de courant. Le 1794-IE8 est un composant essentiel des systèmes comportant un grand nombre de points d’E/S dans les secteurs du traitement de l’eau, de la transformation chimique et de la régulation HVAC, où le montage des E/S à proximité des capteurs de terrain est nécessaire pour réduire les coûts de câblage. Grâce à l’utilisation d’une base de bornes séparée, le 1794-IE8 permet le « retrait et l’insertion sous tension » (RIUP), ce qui garantit que la maintenance peut être effectuée sans arrêter l’ensemble du réseau de commande.

Architecture matérielle et flexibilité des signaux

Le 1794-IE8 communique avec le réseau (EtherNet/IP, ControlNet ou DeviceNet) par l’intermédiaire d’un adaptateur FLEX I/O. Sa conception sépare le module électronique du câblage de terrain, offrant une installation propre et facile à maintenir.

• Plages d’entrée configurables : Prend en charge les signaux industriels standard, notamment 4 à 20 mA et 0 à 20 mA pour les boucles de courant, ainsi que +/- 10 V, 0 à 10 V et 0 à 5 V pour les entrées de tension.

• Conversion A/N : Utilise un convertisseur à approximation successive de 12 bits, offrant une résolution de 1,22 uA/count pour le courant et de 2,56 mV/count pour la tension (avec la plage de 10 V).

• Montage modulaire : Se fixe facilement sur une base de bornes 1794-TB2, 1794-TB3 ou 1794-TB3S , qui contient les points de câblage et le fond de panier de communication.

• Format des données : Présente les données au contrôleur sous forme d’entiers au complément à 2 sur 16 bits, ce qui facilite la mise à l’échelle dans les routines Logix Designer ou RSLogix 5000.

Caractéristiques techniques

FAQ technique intégrée

Comment basculer entre les modes tension et courant sur le 1794-IE8 ?

La sélection du mode s’effectue via le mot de configuration dans le logiciel du contrôleur. Le module lui-même ne comporte aucun cavalier physique ; il suffit de définir les bits dans l’image de sortie de l’adaptateur d’E/S afin de définir le type de signal de chaque canal.

Quel est l’avantage d’utiliser une base de bornes (par exemple, 1794-TB3) avec ce module ?

La base de bornes vous permet de câbler les capteurs une seule fois et de les laisser en place. Si l’électronique du 1794-IE8 tombe en panne, vous pouvez retirer le module de la base et en encliqueter un nouveau sans toucher à un seul tournevis, ce qui réduit considérablement le temps moyen de réparation (MTTR).

Ce module fournit-il une alimentation aux transmetteurs à 2 fils ?

Le module 1794-IE8 ne fournit pas lui-même l’alimentation de boucle. Lors de l’utilisation de transmetteurs à 2 fils, vous devez utiliser une base de bornes telle que la 1794-TB3 , qui possède des bornes supplémentaires pour distribuer l’alimentation de terrain 24 VDC aux capteurs.

Protocoles d’ingénierie et d’installation

• Alignement de la base de bornes : Lors de l’installation du module, alignez les détrompeurs situés sous le 1794-IE8 avec les fentes de la base 1794-TB3. Appuyez fermement jusqu’à ce que le mécanisme de verrouillage s’enclenche. Un module mal positionné peut provoquer des « défauts de connexion d’E/S » intermittents sur le réseau.

• Protection de la boucle de courant : Lors de la configuration des canaux pour 4 à 20 mA, assurez-vous que l’alimentation externe 24 V est stable. Le module possède un courant d’entrée maximal de 32 mA ; le dépassement de cette valeur peut endommager les résistances de précision internes.

• Raccordement du blindage : Pour garantir la précision des signaux analogiques, utilisez des câbles blindés et raccordez le blindage aux bornes de terre prévues sur le 1794-TBC ou sur le rail DIN mis à la terre. Évitez de mettre les deux extrémités du blindage à la terre afin de prévenir les boucles de masse susceptibles d’introduire une ondulation de 50/60 Hz dans la conversion 12 bits.

Avantages techniques

Le 1794-IE8 se distingue par son débit élevé. Avec une vitesse de conversion de 256 microsecondes pour les 8 canaux, il fournit des données quasi en temps réel pour les boucles de commande à réponse rapide. Sa conception non isolée constitue un choix économique pour les systèmes dans lesquels tous les capteurs partagent un point de référence commun, permettant une acquisition analogique haute densité sans l’encombrement ni le coût de modules isolés. Sa compatibilité avec tous les principaux réseaux industriels lui permet de rester un équipement flexible, aussi bien dans les anciens systèmes PLC-5/SLC que dans les architectures ControlLogix modernes.
