Module d’entrée analogique PLC-5 Allen-Bradley 1771-IFE

Module d’entrée analogique PLC-5 Allen-Bradley 1771-IFE

Il ne reste que 5 article(s) en stock

  • Fabricant : Allen-Bradley

  • N° de produit : 1771-IFE

  • Pays d'origine :États-Unis

  • Type de produit : Module d'entrée analogique

  • Code-barres : 8537101190

  • Paiement : Virement bancaire, Western Union

  • Poids : 950g

  • Dimensions : 2,9 cm x 19,3 cm x 25,4 cm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Voir les détails complets
Description du produit
FAQ
Expédition Retours
Détails supplémentaires
Avis

Le Allen-Bradley 1771-IFE est un module d’entrée analogique intelligent à transfert de blocs, conçu pour interfacer des signaux d’entrée analogiques avec les automates programmables Allen-Bradley dotés d’une capacité de transfert de blocs dans la structure d’E/S 1771. Le 1771-IFE détecte jusqu’à 16 entrées analogiques asymétriques ou 8 entrées différentielles, en convertissant les signaux d’entrée en valeurs proportionnelles BCD à quatre chiffres ou binaires 12 bits à transférer vers la table de données de l’automate.

Fonctionnalités

  • Prend en charge jusqu’à 16 entrées analogiques asymétriques ou 8 entrées différentielles par module.
  • Plages d’entrée de tension et de courant sélectionnables par programme pour chaque voie.
  • Format de données sélectionnable : BCD, binaire en complément à deux et binaire en valeur signée.
  • Filtrage numérique programmable pour réduire les effets du bruit du processus sur les signaux d’entrée.
  • Échantillonnage en temps réel (RTS) sélectionnable pour les fonctions de commande basées sur le temps.
  • Mise à l’échelle logicielle en unités techniques pour chaque voie.
  • Cavaliers de configuration internes permettant de sélectionner le mode tension ou courant.
  • Voyants d’état verts RUN et rouges FAULT sur le panneau avant.

Applications

  • Systèmes de commande de processus utilisant des processeurs PLC-2, PLC-3 ou PLC-5.
  • Surveillance industrielle des transmetteurs de boucle de tension et de courant.
  • Calculs de processus basés sur le temps, tels que les boucles de régulation PID et la totalisation.

Spécifications techniques

Paramètre Spécification
Fabricant Allen-Bradley
Numéro de catalogue 1771-IFE
Courant du fond de panier 500 mA à 5 V c.c.
Nombre d’entrées 16 asymétriques ou 8 différentielles
Plages d’entrée (tension) 1 à 5 V c.c., 0 à 5 V c.c., −5 à +5 V c.c., −10 à +10 V c.c., 0 à 10 V c.c.
Plages d’entrée (courant) 4 à 20 mA, 0 à 20 mA, −20 à +20 mA
Résolution Binaire 12 bits ou BCD à 4 chiffres
Formats de données BCD, binaire en complément à deux, binaire en valeur signée
Tension maximale en mode commun +14,25 V c.c. référencés au commun du module
Constante de temps du filtre numérique 0,00 à 0,99 seconde (BCD)
Période d’échantillonnage en temps réel 100 ms à 3,1 s (par incréments de 100 ms)
Bras de câblage N° de cat. 1771-WG
Temps de scrutation (8 en différentiel) 13,7 ms (sans mise à l’échelle ni filtre numérique)
Temps de scrutation (16 entrées asymétriques) 27,4 ms (sans mise à l’échelle ni filtre numérique)
Voyants d’état MARCHE (vert), DÉFAUT (rouge)

Connexions/interfaces

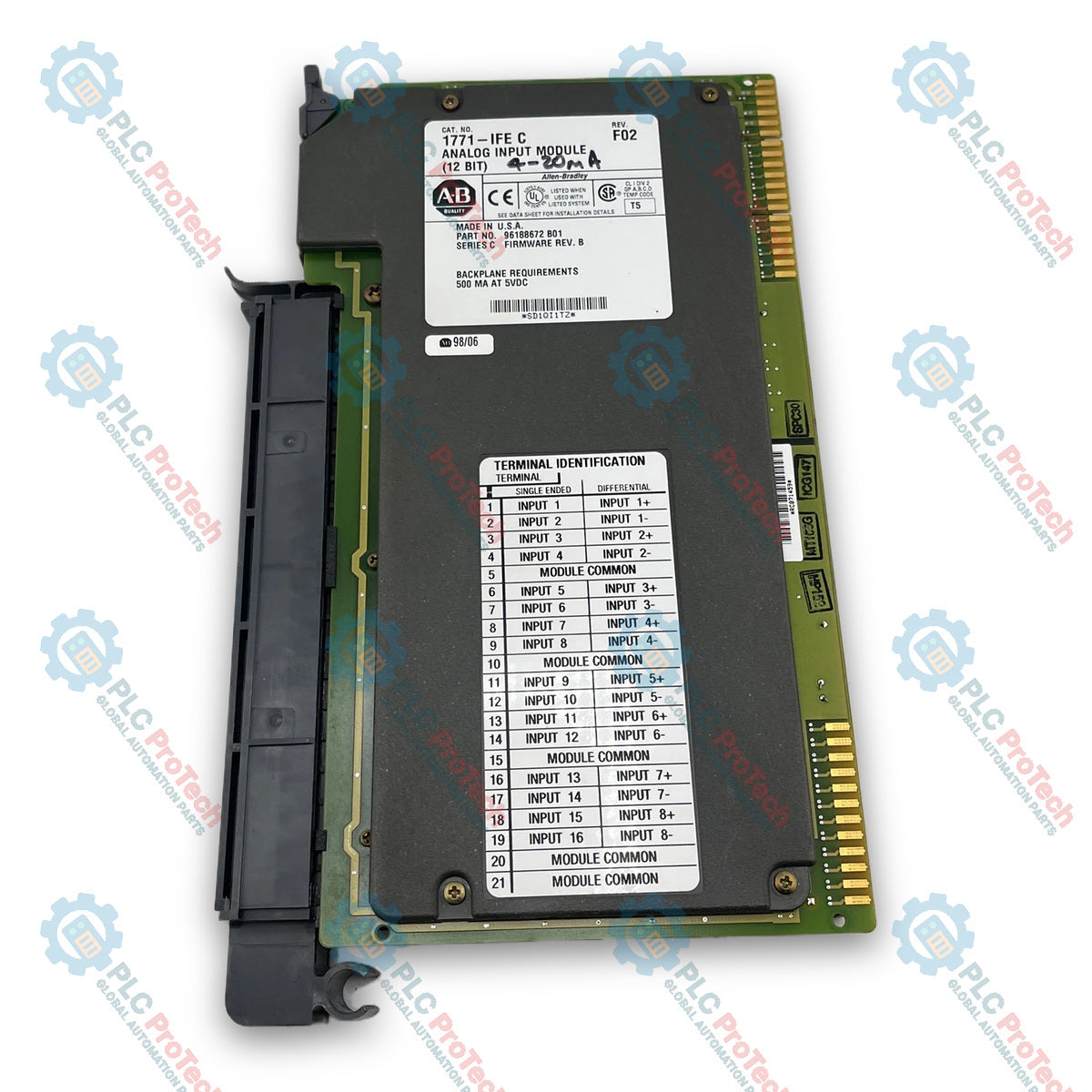

Affectations du câblage des entrées asymétriques (1771-WG)

Broche du connecteur Fonction
Broche 1 Entrée voie 1
Broche 2 Entrée voie 2
Broche 3 Entrée voie 3
Broche 4 Entrée voie 4
Broche 5 Commun du module
Broche 6 Entrée voie 5
Broche 7 Entrée voie 6
Broche 8 Entrée voie 7
Broche 9 Entrée voie 8
Broche 10 Commun du module
Broche 11 Entrée voie 9
Broche 12 Entrée voie 10
Broche 13 Entrée voie 11
Broche 14 Entrée voie 12
Broche 15 Commun du module
Broche 16 Entrée voie 13
Broche 17 Entrée voie 14
Broche 18 Entrée voie 15
Broche 19 Entrée voie 16
Broche 20 Commun du module
Broche 21 Commun du module

Affectations du câblage des entrées différentielles (1771-WG)

Broche du connecteur Fonction
Broche 1 Voie 1+
Broche 2 Voie 1-
Broche 3 Voie 2+
Broche 4 Voie 2-
Broche 5 Non utilisé
Broche 6 Voie 3+
Broche 7 Voie 3-
Broche 8 Voie 4+
Broche 9 Voie 4-
Broche 10 Non utilisé
Broche 11 Voie 5+
Broche 12 Voie 5-
Broche 13 Voie 6+
Broche 14 Voie 6-
Broche 15 Non utilisé
Broche 16 Voie 7+
Broche 17 Voie 7-
Broche 18 Voie 8+
Broche 19 Voie 8-
Broche 20 Commun du module
Broche 21 Commun du module

Instructions d’installation

  • Emplacement dans le châssis : Le module peut être installé dans n’importe quel emplacement d’un châssis d’E/S 1771, à l’exception de l’emplacement le plus à gauche, réservé au processeur ou au module adaptateur.
  • Codage du fond de panier : Montez les détrompeurs en plastique sur le connecteur du fond de panier entre les broches 10 et 12, et entre les broches 24 et 26.
  • Blindage et mise à la terre : Utilisez un câble blindé (par exemple, Belden 8761) et reliez le blindage en feuille et le fil de drain à la borne de terre ou au boulon de fixation du châssis d’E/S 1771 uniquement.
  • Bras de câblage : Raccordez le câblage des signaux de terrain à l’aide du bras de câblage de terrain 1771-WG.
  • Voies inutilisées : Reliez ensemble les entrées (+ et -) des voies inutilisées à l’aide d’un cavalier, puis connectez-les au commun du module afin de réduire le bruit électrique.
  • Limite de tension en mode commun : Veillez à ce que tous les signaux d’entrée analogiques restent dans une plage de +14,25 V CC par rapport au commun du module afin d’éviter la diaphonie entre les voies.

Conformité et certifications

  • Directive CEM (89/336/CEE) : EN 50081-2 Émissions industrielles, EN 50082-2 Immunité industrielle.
  • Directive relative à la basse tension (73/23/CEE) : EN 61131-2 Automates programmables.

RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
1771-WC Allen-Bradley 1771-WC bras de câblage sur site des E/S 1771 Original New In Stock View Details
1771-WG Bras de câblage sur site pour automate PLC-5 Allen-Bradley 1771-WG Original New In Stock View Details
1771-IBD Module d’entrée CC API Allen-Bradley 1771-IBD PLC 5 Original New In Stock View Details
Key Features:
#Analog Input Modules #PLC-5

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Module d’entrée analogique PLC-5 Allen-Bradley 1771-IFE

Download Open in new tab

What is the Allen-Bradley 1771-IFE used for?
The Allen-Bradley 1771-IFE is a 12-bit analog input module used to interface analog voltage and current signals from field devices to Allen-Bradley programmable controller systems within a 1771 I/O chassis.

Which system does the module belong to?
The module belongs to the Allen-Bradley 1771 I/O system and communicates with PLC-2, PLC-3, and PLC-5 programmable controllers via block transfer.

How many input channels does the device support?
The device supports up to 16 single-ended or 8 differential analog input channels.

What power supply does the module require?
The module draws 500mA directly from the 1771 I/O chassis backplane power supply and does not require an external power source for internal operation.

How are hardware modes selected on the module?
Voltage or current input modes for each channel are selected using internal configuration plugs located on the circuit board.
