330101-00-16-10-02-CN | Bently Nevada | Sondes de proximité 3300 XL 8 mm

Description

La 330101-00-16-10-02-CN est une sonde de proximité de 8 mm configurée avec des filetages 3/8-24 UNF et conçue pour le système de transducteur de proximité 3300 XL 8 mm. Fonctionnant selon un principe de courants de Foucault sans contact, la sonde génère une tension de sortie directement proportionnelle à la distance de l’écart physique entre son embout et une surface conductrice observée. Ce transducteur configuré en unités métriques est conçu pour fournir des mesures précises de la position statique et des vibrations dynamiques de l’arbre. Ses principales installations industrielles comprennent le suivi continu des vibrations et l’enregistrement de la position axiale sur des machines équipées de paliers à film fluide, ainsi que les tachymètres, les références Keyphasor et les indicateurs haute vitesse.

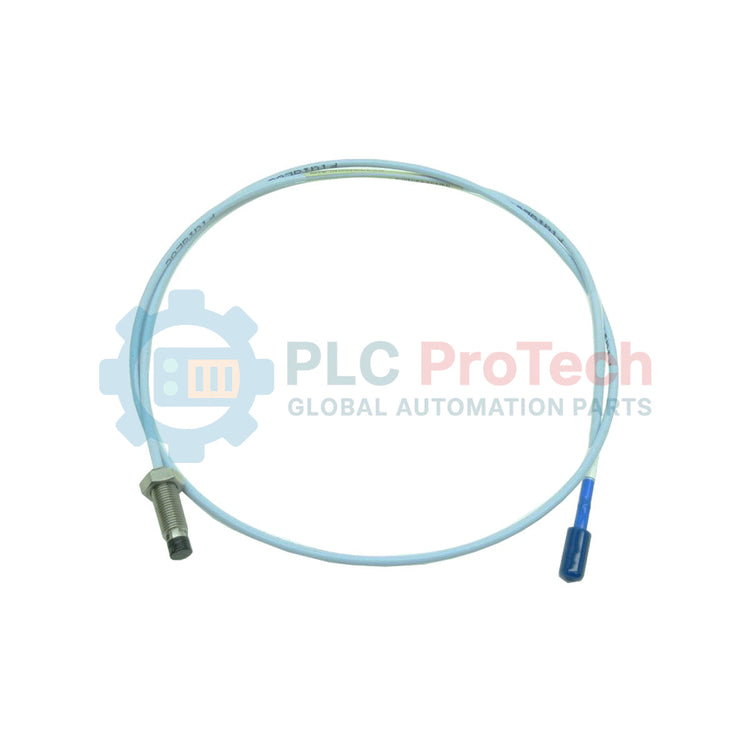

La sonde 330101-00-16-10-02-CN présente une configuration non blindée et une longueur totale de 1,0 mètre. Ce modèle prend en charge l’interchangeabilité complète du matériel, permettant de remplacer les composants entre des boucles correspondantes sans nécessiter d’étalonnage sur banc ni d’appariement individuel des pièces. Entièrement rétrocompatible avec les composants de système 3300 hérités non XL de 5 mm et 8 mm, elle s’intègre directement aux profils de machines standard tout en offrant une structure de boîtier renforcée et des propriétés d’isolation optimales.

Caractéristiques

• Moulage TipLoc avancé : Utilise une méthode de moulage brevetée à haute intégrité qui crée une liaison robuste entre l’embout en sulfure de polyphénylène (PPS) et le corps en acier inoxydable.
• Rétention CableLoc brevetée : Conçue avec un mécanisme structurel spécialisé d’ancrage du câble offrant une résistance maximale à la traction allant jusqu’à 330 N (75 lbf).
• Connecteurs ClickLoc plaqués or : Équipés de mini-connecteurs coaxiaux ne nécessitant qu’un serrage manuel, avec un mécanisme de verrouillage positif qui s’enclenche pour empêcher tout desserrage accidentel.
• Encapsulation renforcée de l’embout : Fabriquée avec un plastique PPS moulé fortement encapsulé autour de la bobine de la sonde pour une protection maximale contre les chocs mécaniques et la dégradation chimique.
• Interchangeabilité électrique et physique : Fonctionne dans les profils standard des systèmes 3300 XL sans nécessiter de réglage fin manuel ni d’ajustement des composants.

Applications

• Machines équipées de paliers à film fluide : surveillance des vibrations radiales de l’arbre et enregistrement de la position de poussée axiale.
• Diagnostic des turbomachines : détection industrielle de la vitesse, vérification de l’angle de phase et diagnostic des machines au moyen des entrées de référence Keyphasor.
• Boucles de protection contre la survitesse : suivi de la cible sur l’arbre dans les systèmes instrumentés de sécurité et les réseaux de détection de survitesse des turbines.

Informations de commande

Paramètres de commande explicitement dérivés de la fiche technique des sondes de proximité 3300 XL de 8 mm :

Spécifications techniques

Électrique

Mécanique

Environnement

Connexions/interfaces

Directives d’installation

• Surface minimale de la cible : Assurez-vous que la zone plane de la cible présente un diamètre minimal de 15.2 mm (0.6 in) afin d’obtenir un retour précis par courants de Foucault.
• Prévention de la diaphonie : Maintenez un dégagement d’au moins 40 mm (1.6 in) entre les pointes pour les alignements axiaux, ou de 38 mm (1.5 in) pour les configurations radiales, afin de limiter la diaphonie adjacente à moins de 50 mV.
• Rayon de courbure minimal : Ne dépassez jamais le rayon de courbure structurel minimal autorisé de 25.4 mm (1.0 in) pour le câble standard isolé en FEP.
• Respect du couple de serrage : Serrez le corps de montage avant lisse/fileté à la valeur recommandée de 11.2 Nm (100 inlbf), sans dépasser la limite maximale de 33.9 Nm (300 inlbf).
• Serrage des connecteurs : Serrez à la main les connecteurs ClickLoc dorés jusqu’à ce qu’un clic audible confirme leur enclenchement. N’utilisez pas d’outils de serrage mécaniques.

Conformité et certifications

• Directive CEM : Entièrement certifié conformément à la directive 2014/30/UE du Conseil européen, selon les normes EN 61000-6-2 et EN 61000-6-4.
• Directive RoHS : Conforme à la directive 2011/65/UE de l’Union européenne relative à la limitation de l’utilisation de substances dangereuses, ainsi qu’aux règles environnementales SJ/T 11364-2024.
• Sécurité fonctionnelle : Évalué pour répondre aux paramètres SIL 2 (HFT = 0) et SIL 3 (HFT = 1).
• Classe maritime : Homologué conformément aux règles ABS 2019 relatives aux navires en acier et à la classification.
• Homologations pour zones dangereuses : Certifié conformément aux directives régionales propres à chaque pays correspondant au code d’homologation CN spécialisé.
