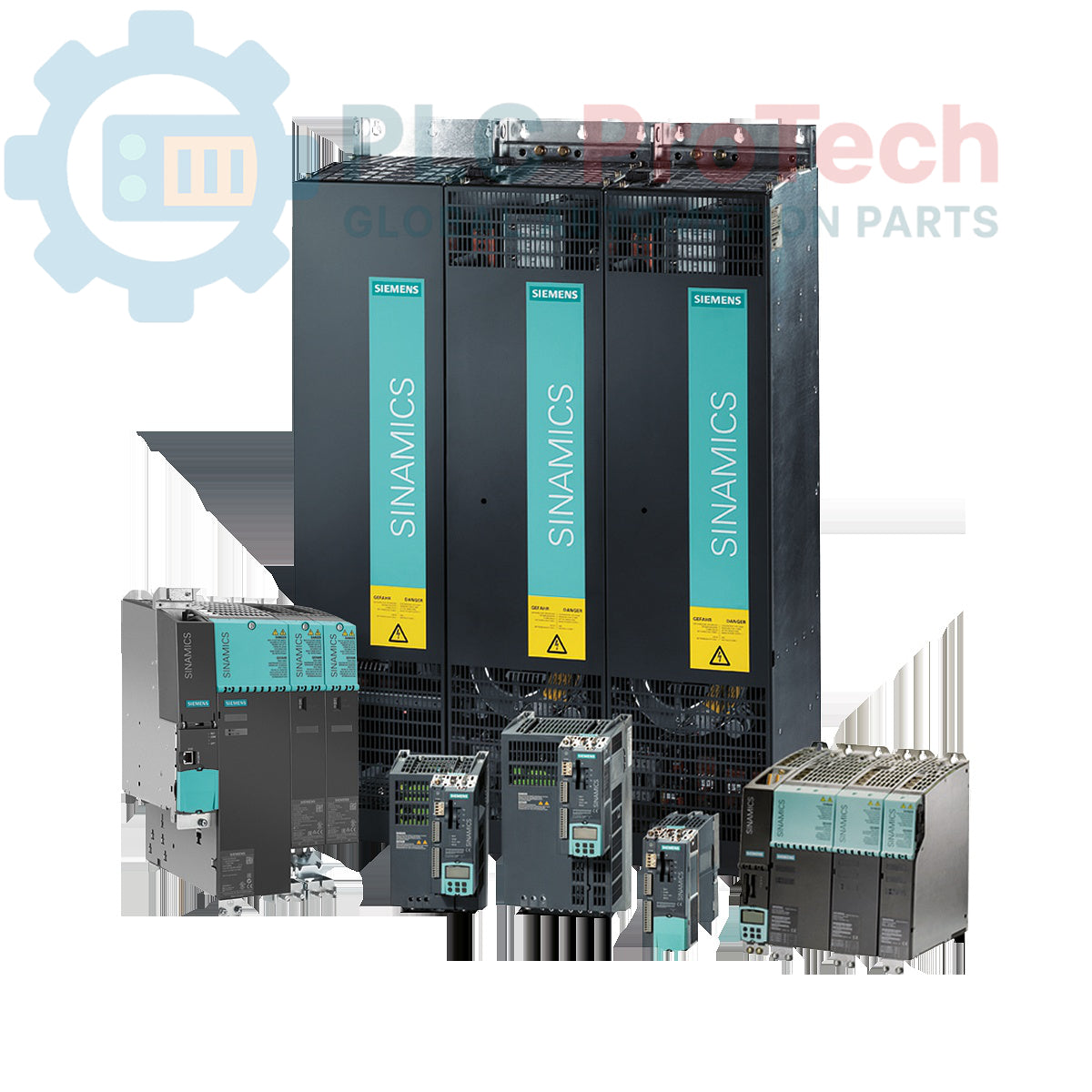

Siemens 6SL3330-6TG38-8AA3 SINAMICS S120 module de ligne intelligent

SKU 6SL3330-6TG38-8AA3

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : Siemens

  • N° de produit : 6SL3330-6TG38-8AA3

  • Pays d'origine :Allemagne

  • Type de produit : Modules SMart line

  • Code-barres : 85044095

  • Paiement : Virement bancaire, Western Union

  • Poids : 290000g

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Le Siemens 6SL3330-6TG38-8AA3 est un module Smart Line au format châssis intégré au système d’entraînement SINAMICS S120. Ce redresseur/récupérateur non régulé alimente un circuit intermédiaire continu commun, permettant aux modules moteurs connectés de tirer leur énergie électrique. Il dispose de capacités de récupération d’énergie, ce qui lui permet de renvoyer l’énergie cinétique de freinage vers le réseau d’alimentation triphasé afin d’optimiser l’efficacité énergétique globale de l’installation. L’intégration des communications et de la commande dans l’écosystème SINAMICS est assurée par les interfaces numériques Drive-CLiQ intégrées.

Caractéristiques

  • Capacités d’alimentation et de récupération d’énergie vers le réseau électrique
  • Alimentation par circuit intermédiaire commun pour les configurations multiaxes
  • Interfaces de communication Drive-CLiQ pour l’autoconfiguration et le diagnostic
  • Ventilateur intégré pour le refroidissement forcé interne par air
  • Conception à châssis ouvert optimisée pour l’intégration dans une armoire de commande

Applications

  • Configurations d’entraînement multiaxes dans la production métallique et les laminoirs
  • Bancs d’essai et dynamomètres de grande puissance
  • Entraînements principaux pour machines à papier, textiles et d’impression
  • Palans, grues et systèmes de manutention nécessitant une forte capacité de freinage
  • Pompes, ventilateurs et compresseurs industriels de grande puissance

Spécifications techniques

Paramètres électriquesValeur
Tension secteur CA triphasé de 500 V à 690 V, 50/60 Hz
Tension du circuit intermédiaire CC de 675 V à 930 V
Puissance assignée 710 kW (à 690 V) / 790 HP
Courant d’entrée assigné 900 A
Courant de sortie assigné (CC) 1070 A
Capacité du circuit intermédiaire 22400 microfarads
Caractéristiques mécaniques et environnementalesValeur
Taille de châssis HX
Indice de protection IP00
Méthode de refroidissement Refroidissement forcé interne par air
Débit d’air de refroidissement requis 0,36 mètre cube par seconde
Niveau de pression acoustique 71 dB (à 50/60 Hz)
Largeur 704 mm
Hauteur 1475 mm
Profondeur 548 mm
Poids net 290 kg

Connexions / Interfaces

Interface / Fonction de la borne
U1, V1, W1 Bornes d’entrée de l’alimentation secteur triphasée
DCP, DCN Connexions de la barre omnibus du circuit intermédiaire
X400 Entrées/sorties numériques et alimentation de commande
X500 (Drive-CLiQ) Interface de communication du système avec l’unité de commande
PE Goujon de mise à la terre de protection

Directives d’installation

  • Veillez à monter le module verticalement dans une armoire appropriée présentant un indice de protection IP20 ou supérieur, afin de respecter les normes de sécurité, car le châssis nu est classé IP00.
  • Respectez les distances minimales de dégagement en haut et en bas de l’unité, comme indiqué dans le manuel, afin de garantir une circulation d’air correcte et d’éviter la réduction thermique des performances.
  • Raccordez directement un conducteur de protection (PE) à faible impédance à la borne de mise à la terre du châssis afin de réduire les interférences électromagnétiques (IEM).
  • Acheminez séparément les câbles de puissance (entrée CA et bus continu) des lignes de commande basse tension et de communication Drive-CLiQ.
  • Installez des inductances de ligne externes et des fusibles semi-conducteurs spécifiquement dimensionnés pour ce module afin de le protéger contre les surintensités et les perturbations du réseau.

FAQ

Quelle est la fonction principale d’un Smart Line Module ?

Il redresse la tension secteur triphasée entrante en une tension stable sur le bus continu, tout en permettant de réinjecter dans le réseau électrique l’excédent d’énergie de freinage.

Ce module comprend-il une unité de commande intégrée ?

Non, il fonctionne comme un composant de puissance et nécessite une unité de commande SINAMICS distincte, telle qu’une CU320-2, via une connexion Drive-CLiQ.

Quel est l’indice de protection de cette unité ?

Le module possède un indice de protection IP00 et doit être installé dans une armoire électrique de protection.

Comment l’unité gère-t-elle la dissipation thermique interne ?

Il utilise un ventilateur de refroidissement à air forcé intégré qui nécessite un flux d’air continu et dégagé à travers le châssis.

Quelle plage de tension d’alimentation CA ce module peut-il accepter ?

Il accepte une alimentation secteur triphasée en courant alternatif comprise entre 500 V et 690 V, à une fréquence de 50/60 Hz.

Cette unité prend-elle en charge une tension de bus continu régulée ?

Non, la tension du bus continu n’est pas régulée et varie proportionnellement à la tension de ligne alternative entrante.

À quelle taille de châssis ce module appartient-il ?

Ce module utilise la configuration de châssis Siemens de taille HX.

Cette unité peut-elle être utilisée dans des configurations multiaxes ?

Oui, il est spécialement conçu pour fournir un bus continu commun alimentant plusieurs Motor Modules indépendants.

Quelle interface est utilisée pour communiquer avec le contrôleur principal ?

Le système utilise le protocole d’interface numérique propriétaire Siemens Drive-CLiQ.

Une inductance de ligne externe est-elle nécessaire au fonctionnement ?

Oui, une inductance de ligne adaptée est nécessaire pour assurer une commutation correcte et réduire les harmoniques de ligne.

L’unité peut-elle être montée horizontalement ?

Non, il doit être monté verticalement pour permettre au système de refroidissement à air forcé de fonctionner efficacement.

Que se passe-t-il si le ventilateur interne tombe en panne ?

Le système d’entraînement détecte un défaut thermique à l’aide de capteurs internes et se déclenche en toute sécurité pour protéger l’électronique de puissance contre la surchauffe.

Quantité
