Fabricant : Bently Nevada
N° de produit : 990-05-70-02-CN
Pays d'origine :États-Unis
Type de produit : Transmetteur de vibrations 990
Paiement : Virement bancaire, Western Union
Poids : 820g
Dimensions : 53,3 mm x 73,9 mm x 100,1 mm
Port d'expédition : Xiamen
Garantie : 12 mois

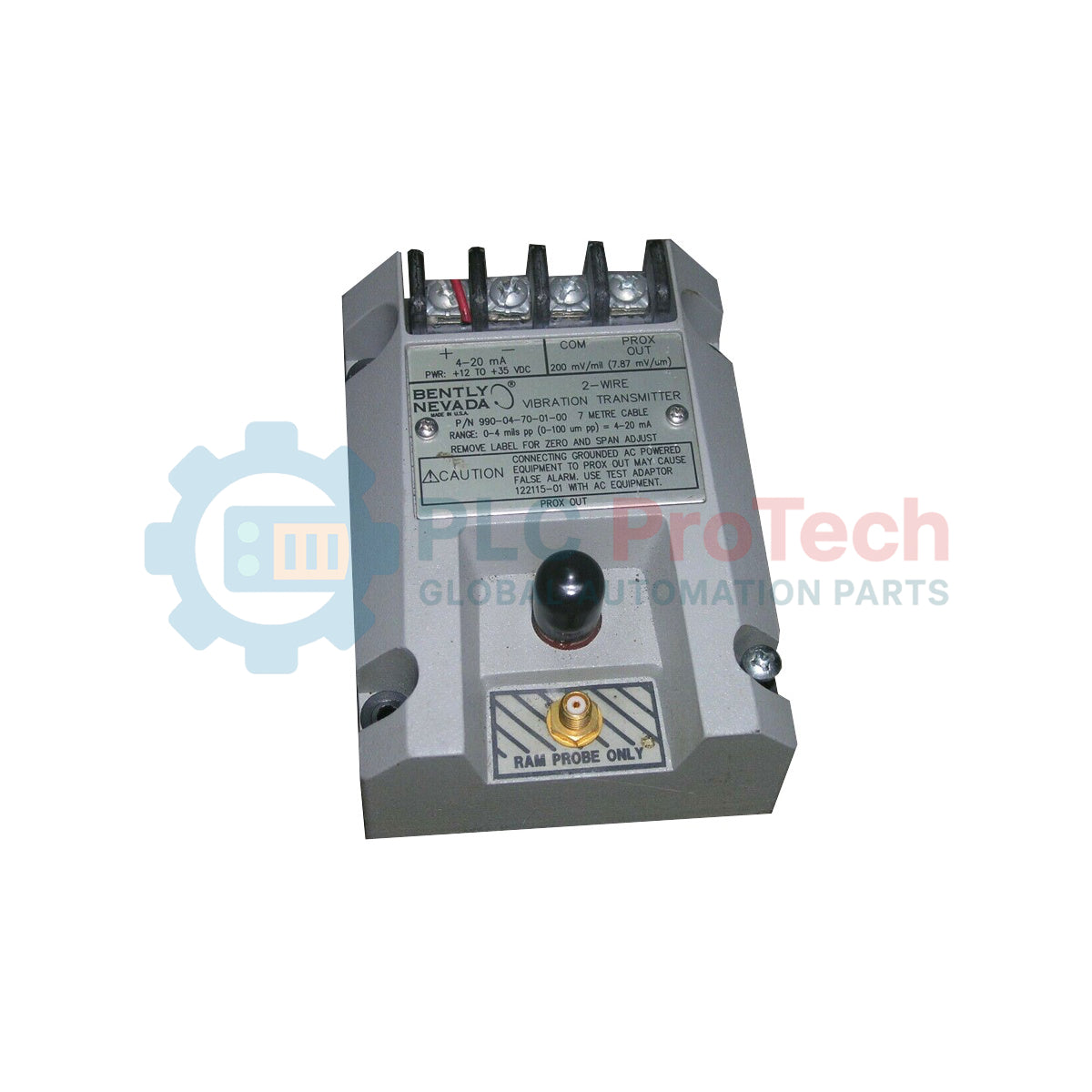

Le transmetteur de vibrations 990 convertit le déplacement de la sonde de proximité en un signal de vibration de 4–20 mA proportionnel pour la surveillance continue des machines tournantes. Il est conçu pour les installations OEM compactes où une indication des vibrations est requise pour la logique de commande plutôt que pour une analyse diagnostique complète.
Cette configuration (990-05-70-02-CN) utilise un boîtier monté sur cloison et prend en charge une longueur de système de sonde de 7,0 mètres basée sur la plateforme de sonde de proximité 3300 NSv. La sortie de mesure représente l’amplitude des vibrations crête à crête dans des conditions de fonctionnement en régime stable.
Le transmetteur est généralement installé à proximité des ensembles de skids de machines ou des structures de panneaux lorsque le montage rigide est privilégié. Le conditionnement du signal est entièrement intégré, ce qui élimine le besoin de modules Proximitor externes.
| Élément | Valeur |
|---|---|
| Modèle | 990-05-70-02-CN |
| Fabricant | Bently Nevada |
| Type de produit | Transmetteur de vibrations à 2 fils |
| Entrée | Système de sonde de proximité 3300 NSv |
| Sortie | Signal de vibration de 4–20 mA |
| Plage pleine échelle | 0–5 mils crête à crête |
| Longueur du système | 7.0 m |
| Élément | Valeur |
|---|---|
| Tension d’alimentation | +12 à +35 Vcc |
| Configuration de la boucle | alimenté par une boucle à 2 fils |
| Résistance maximale de la boucle | 1 000 ohms |
| Élément | Valeur |
|---|---|
| Température de fonctionnement | -35 °C à +85 °C |
| Température de stockage | -51 °C à +100 °C |
| Humidité | 100 % de condensation (non immergé) |
| Élément | Valeur |
|---|---|
| Poids du transmetteur | 0,43 kg |
| Poids total du système | 0,82 kg |
| Taille minimale de la cible | 9,5 mm |
| Style de boîtier | Boîtier monté sur cloison |
| Borne | Fonction |
|---|---|
| LOOP + | Sortie 4–20 mA / entrée d’alimentation |
| COM | Référence du signal |
| PROX OUT | Signal brut de vibration pour les diagnostics |
| TEST | Entrée de vérification de boucle |
Le transmetteur est destiné à un montage rigide au moyen d’une fixation par vis de cloison. L’installation doit garantir un couplage mécanique stable entre le boîtier et la surface de montage afin d’éviter les variations du signal induites par la résonance.
Le cheminement du câble de la sonde doit éviter un alignement parallèle avec les conducteurs de forte puissance afin de réduire le couplage des interférences électromagnétiques. Le raccordement du blindage doit être réalisé en un seul point de mise à la terre.
Lors de la mise en service, vérifiez l’alignement de l’entrefer de la sonde et confirmez la stabilité du courant de boucle dans les conditions normales de fonctionnement de la machine avant d’activer la logique d’alarme dans le système de contrôle.
Quelle est la fonction principale de ce transmetteur ?
Il convertit les vibrations détectées par la sonde de proximité en un signal de 4–20 mA destiné aux systèmes de surveillance.
Quel système de sondes est requis ?
Il est conçu pour le système de sondes Bently Nevada 3300 NSv.
Que permet le montage sur cloison ?
Il permet une installation rigide directement sur des panneaux ou des bâtis de machines.
S’agit-il d’un système de diagnostic des vibrations ?
Non, il est destiné uniquement à la surveillance des tendances.
À quoi sert PROX OUT ?
Il permet d’accéder au signal brut de vibration pour les diagnostics de maintenance.
Que se passe-t-il en cas de défaillance de la sonde ?
La sortie diminue pour indiquer une condition NON OK.
