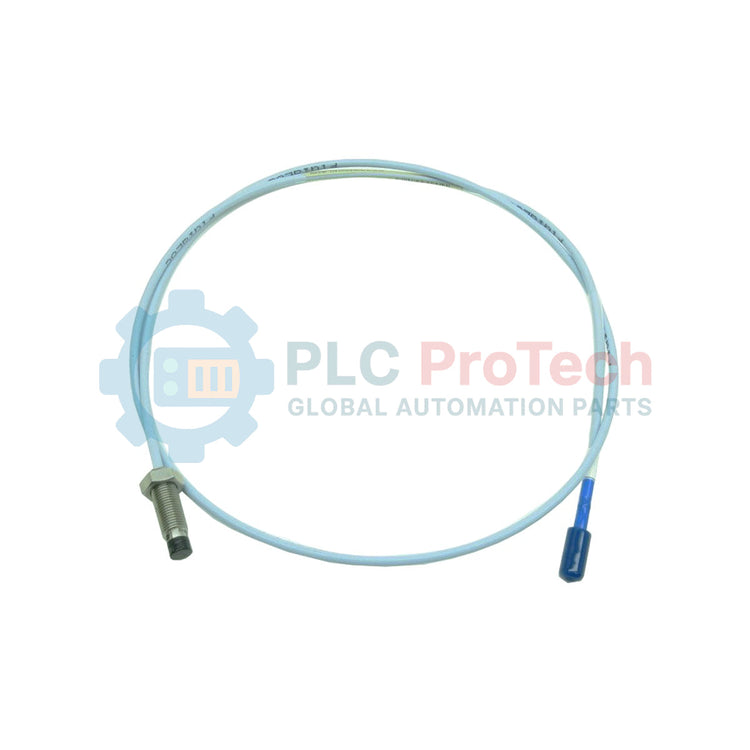

Sonde de proximité 3300 XL 8 mm Bently Nevada 330101-12-30-10-02-CN

Description

Conçu pour la surveillance des machines critiques, le 330101-12-30-10-02-CN est un capteur de haute précision de la gamme de produits 3300 XL 8 mm Proximity Probes de Bently Nevada. Cette sonde de proximité de qualité industrielle est conçue pour mesurer les paramètres statiques (position) et dynamiques (vibrations) des machines à arbre tournant. Elle s’interface directement avec les capteurs Proximitor 3300 XL afin de fournir des mesures fiables par courants de Foucault.

Grâce à son boîtier fileté 3/8-24 UNF sans armure, ce transducteur permet de mesurer avec précision l’entrefer dans des environnements industriels exigeants, tels que les turbines à vapeur, les turbines à gaz, les compresseurs et les pompes. Sa conception offre une excellente résistance aux milieux agressifs, garantissant une stabilité mécanique durable et l’intégrité du signal en fonctionnement continu.

Caractéristiques

• Diamètre standard de l’extrémité de sonde de 8 mm, avec une construction en sulfure de polyphénylène (PPS).
• Boîtier en acier inoxydable AISI 303 et AISI 304 assurant une protection physique robuste.
• Connecteur coaxial miniature ClickLoc pour un raccordement sécurisé du câble, résistant aux vibrations.
• Longueur non filetée de 1,2 pouce, associée à une longueur totale de boîtier de 3,0 pouces.
• Câble standard sans armure d’une longueur totale de 1,0 mètre (3,3 pieds).
• Excellentes performances thermiques sur une large plage de températures de fonctionnement.

Applications

• Turbines à vapeur et à gaz
• Compresseurs centrifuges et alternatifs
• Pompes industrielles et ventilateurs industriels
• Générateurs hydroélectriques
• Surveillance générale des vibrations et de la position axiale des machines tournantes

Spécifications techniques

Raccordements et interfaces

Directives d’installation

• Vérifier que le support de montage ou le boîtier de la machine est équipé d’un orifice fileté compatible 3/8-24 UNF.
• Respecter les dimensions de 1,2 pouce pour la longueur non filetée et de 3,0 pouces pour la longueur totale du boîtier afin d’éviter toute mise en butée ou détérioration de l’extrémité de la sonde lors de l’installation.
• Effectuer l’étalonnage mécanique de l’entrefer à l’aide d’un voltmètre connecté à la sortie du capteur Proximitor avant le serrage final.
• Respecter les recommandations relatives au rayon de courbure minimal du câble coaxial afin d’éviter d’endommager le conducteur interne.
• Faire passer les câbles dans des conduits ou chemins de câbles dédiés, à l’écart des lignes CA haute tension, afin de réduire au minimum le bruit du signal.
