Module adaptateur d’E/S déportées Allen-Bradley 1747-ASB SLC 500

Description

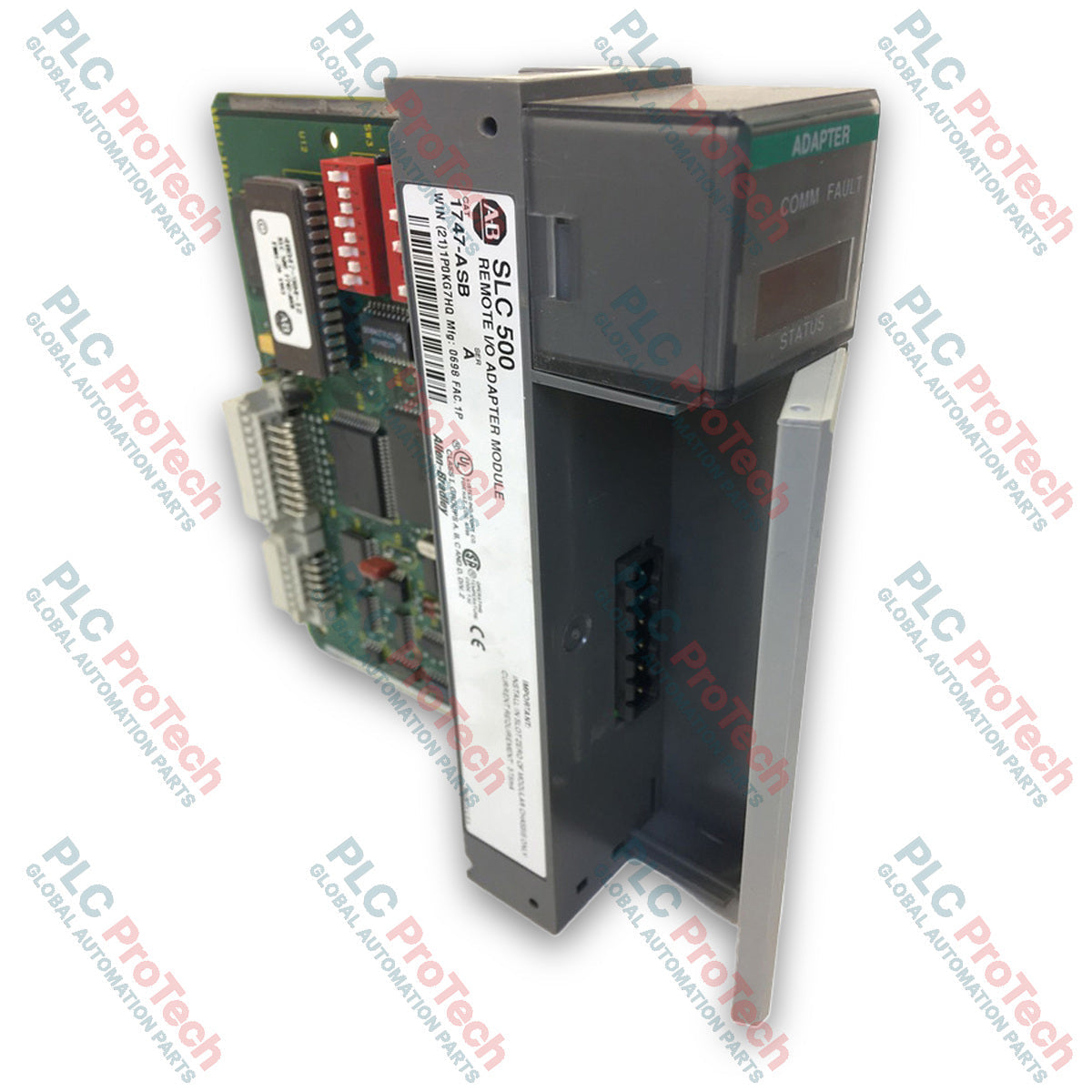

L’Allen-Bradley 1747-ASB est un module adaptateur d’E/S déportées haute performance pour SLC 500, conçu pour interfacer des châssis d’E/S 1746 déportés avec un automate programmable local ou un scrutateur processeur SLC via une liaison de communication Universal Remote I/O (RIO). Fonctionnant comme un équipement esclave sur le réseau RIO et comme contrôleur maître de son châssis 1746 local ainsi que des éventuels châssis d’extension déportés, ce module gère des échanges de données à grande vitesse sur le fond de panier sans nécessiter de configuration utilisateur complexe ni de programmation en logique à relais.

Occupant le slot 0 du châssis déporté, à l’emplacement normalement réservé à un processeur SLC standard, le 1747-ASB mappe en continu les tables d’images des E/S TOR et analogiques entre le scrutateur local et les modules d’E/S déportés. Les données de sortie reçues via la liaison RIO sont distribuées systématiquement aux modules de sortie par le fond de panier interne, tandis que les signaux de terrain entrants provenant des modules d’entrée sont collectés et transmis au contrôleur principal, garantissant des performances déterministes du système dans les architectures de commande industrielle distribuées.

Caractéristiques

• Prend en charge les liaisons de communication Universal Remote I/O (RIO) à grande vitesse avec des débits sélectionnables de 57,6 kbit/s, 115,2 kbit/s et 230,4 kbit/s
• Occupe l’unique slot 0 d’un châssis d’E/S modulaire 1746, en assurant les fonctions de maître du châssis local et d’adaptateur réseau RIO
• Mappe directement les tables d’images des E/S des châssis déportés vers les structures mémoire des scrutateurs RIO PLC-5, SLC 500 ou ControlLogix
• Configurable au moyen de commutateurs DIP physiques pour la taille du châssis, l’adresse logique de départ, la taille du rack et le débit de communication
• Diagnostics matériels intégrés avec voyants d’état en face avant pour le suivi de l’état des communications, de l’adaptateur et des défauts des modules

Applications

• Systèmes de commande industrielle distribués nécessitant des points d’E/S déportés séparés du processeur central
• Réseaux d’automatisation d’atelier reliant des scrutateurs PLC-5 ou SLC 500 Allen-Bradley existants à des racks d’E/S modulaires 1746
• Cellules de machines modulaires nécessitant une collecte décentralisée des données et une gestion locale des racks à grande vitesse
• Modernisation et extension d’infrastructures de communication DH+ ou RIO existantes sans refonte complète du système

Spécifications techniques

Conformité et certifications

• Équipement de commande industrielle homologué UL
• Certifié CSA
• Conforme CE pour les directives applicables
• Emplacements dangereux de classe I, division 2, groupes A, B, C et D
• Certifié pour applications marines
