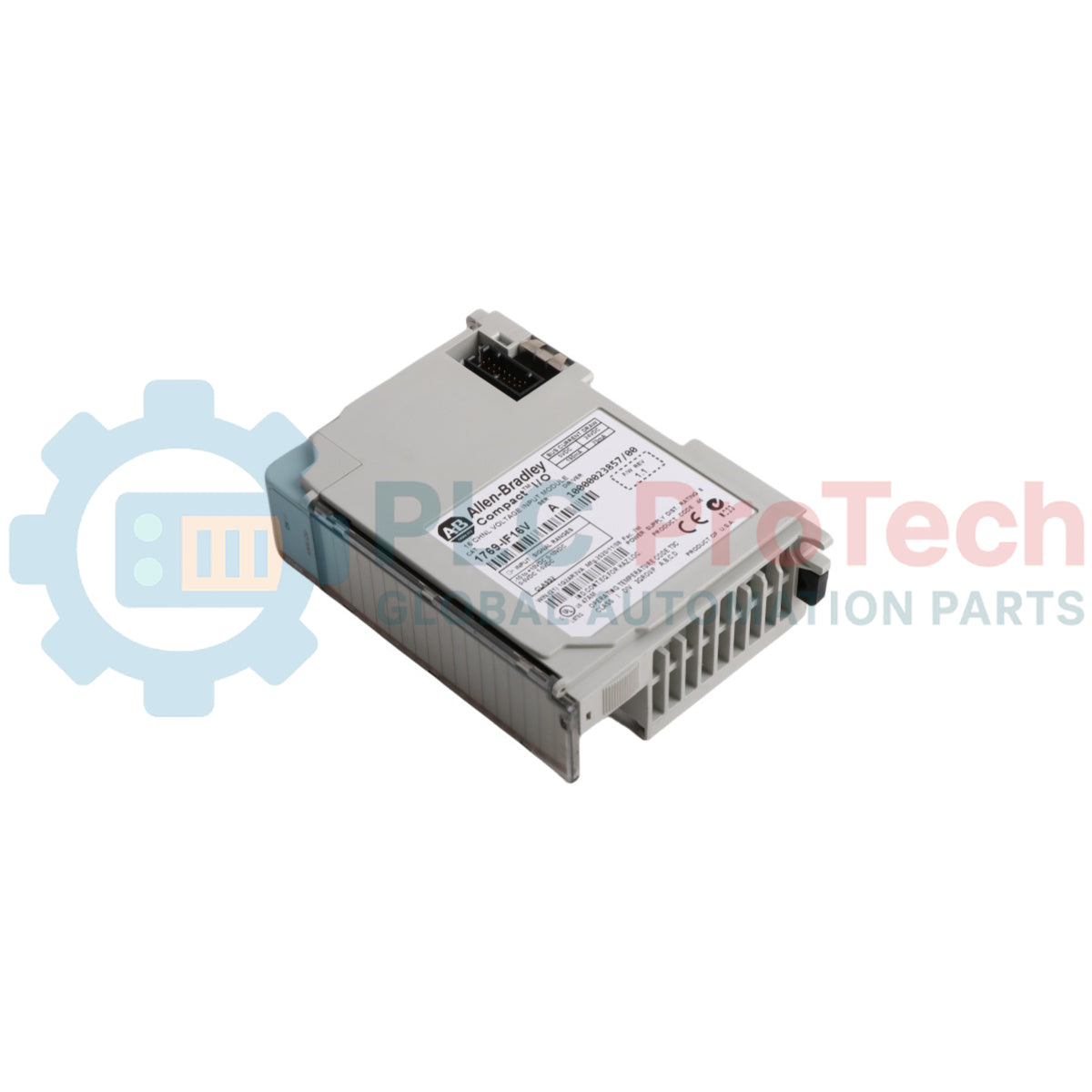

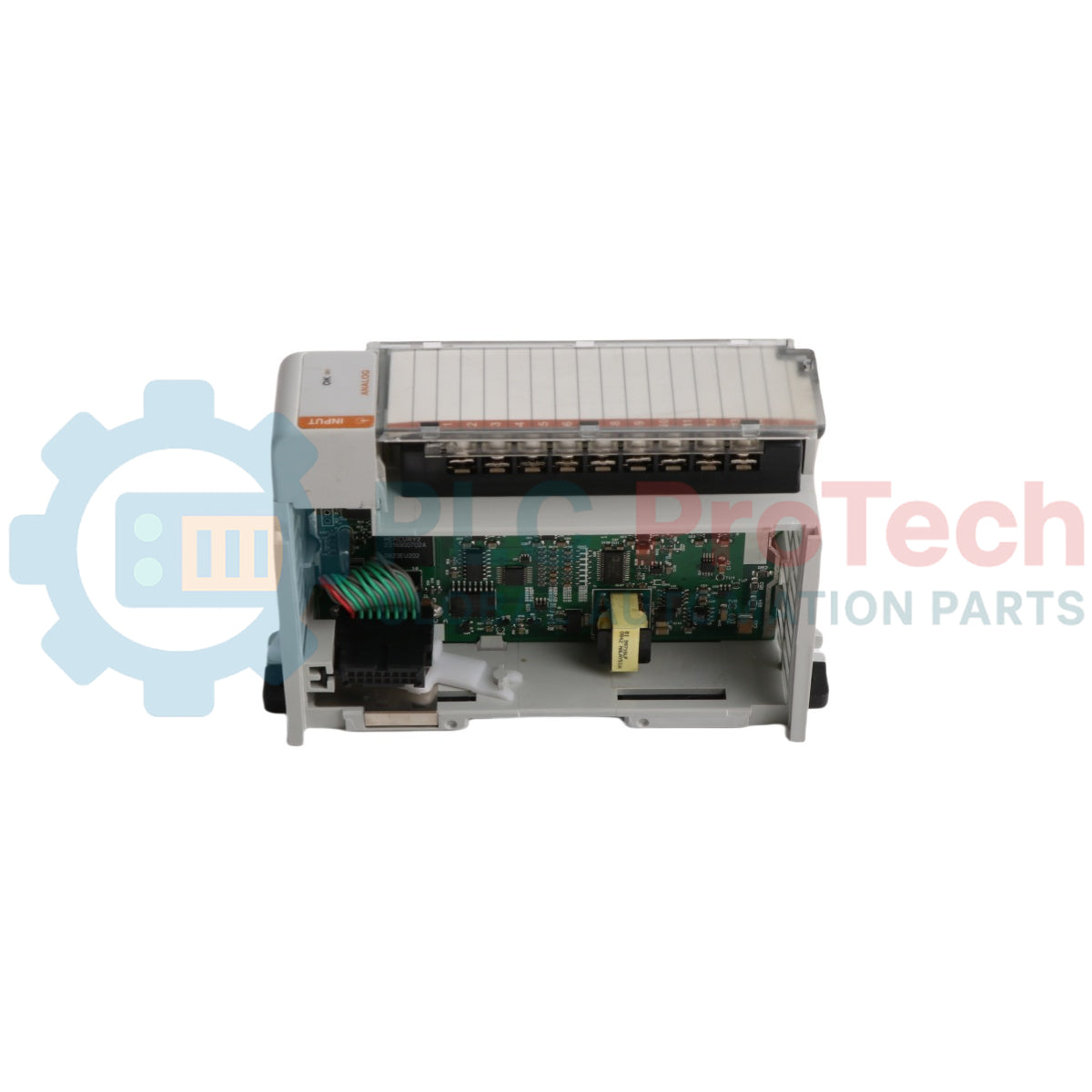

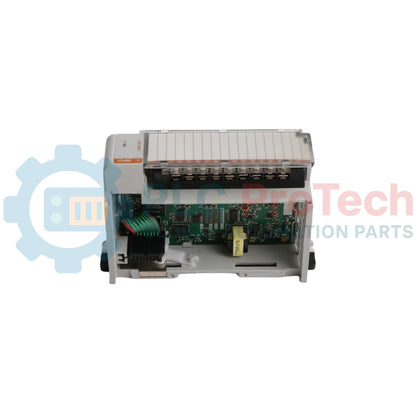

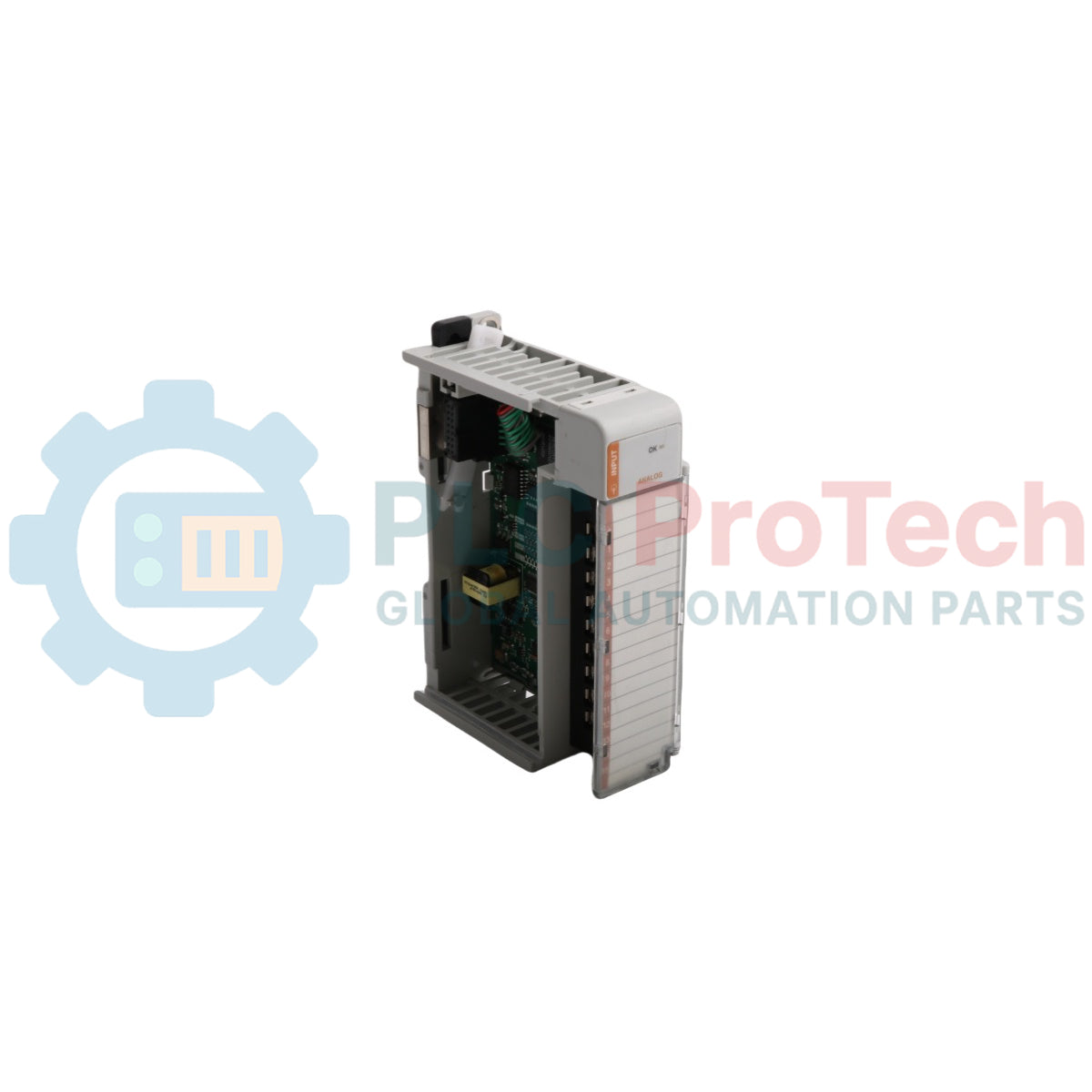

Module analogique combiné Allen-Bradley 1769-IF4XOF2 CompactLogix

Présentation du produit

Le 1769-IF4XOF2 est un module combiné d’E/S analogiques polyvalent conçu pour la plateforme Allen-Bradley CompactLogix. En intégrant des entrées et des sorties dans une largeur d’un seul emplacement, ce module offre une solution peu encombrante pour les applications nécessitant un mélange de signaux analogiques, comme la régulation de température, la surveillance de la pression et le positionnement de vannes.

Le module comprend quatre entrées analogiques (configurables en mode asymétrique ou différentiel) et deux sorties analogiques. Cette conception hybride est particulièrement avantageuse pour les petits systèmes d’automatisation où l’espace dans l’armoire est limité, car elle évite d’avoir recours à des modules d’entrée et de sortie distincts. Grâce à la prise en charge des signaux de tension et de courant, le 1769-IF4XOF2 offre la flexibilité nécessaire pour se connecter à une grande variété de capteurs et d’actionneurs industriels.

Configuration technique

Le 1769-IF4XOF2 est conçu pour offrir une grande fiabilité et une installation facile :

• Configuration flexible des entrées : les 4 entrées peuvent être câblées en mode asymétrique pour une densité maximale ou en mode différentiel afin d’offrir une meilleure immunité au bruit dans les environnements électriquement « bruyants ».

• Prise en charge de plusieurs signaux : entièrement compatible avec les signaux industriels standard, notamment 0–20 mA, 4–20 mA, 0–10 V CC et ±10 V CC.

• Diagnostics intégrés : une LED verte « OK » en façade fournit une confirmation visuelle immédiate de l’état du module et de la communication avec le fond de panier.

• Fixation robuste : comprend des loquets intégrés pour rail DIN et des pattes de montage sur panneau, permettant une installation sécurisée dans différents types de boîtiers.

• Efficacité énergétique : consomme seulement 120 mA sous 5 V CC et 160 mA sous 24 V CC depuis le fond de panier, ce qui contribue à respecter le budget énergétique de l’alimentation CompactLogix.

Spécifications techniques

FAQ techniques

Puis-je mélanger des signaux de tension et de courant sur le même module ?

Oui. Chaque voie du 1769-IF4XOF2 peut être configurée individuellement dans le logiciel de programmation (Studio 5000 ou RSLogix 5000). Vous pouvez utiliser un capteur de pression en 4-20 mA sur la voie 0 et un potentiomètre en 0-10 V sur la voie 1.

Que signifie la « distance nominale par rapport à l’alimentation » de 8 ?

Cette valeur indique que le module doit être installé à moins de 8 emplacements d’une alimentation 1769. Une distance supérieure peut entraîner des niveaux de tension insuffisants en raison de la résistance du bus, ce qui peut provoquer des communications intermittentes ou des relevés analogiques inexacts.

Quel est l’avantage d’utiliser des entrées différentielles ?

Le câblage différentiel utilise deux conducteurs de signal (plus un blindage) et est très efficace pour rejeter le « bruit en mode commun ». Si les câbles de vos capteurs passent près de câbles de moteurs haute tension ou de variateurs de fréquence, le câblage différentiel est la meilleure solution pour garantir un signal stable et sans fluctuations.

Guide d’ingénierie et d’installation

Câblage et intégrité du signal

Pour garantir une précision maximale, utilisez toujours des câbles à paires torsadées blindées pour les signaux analogiques. Raccordez le blindage à un seul point de mise à la terre (généralement au châssis de l’API) afin d’éviter les boucles de masse. Évitez d’acheminer ces câbles de signaux basse tension dans le même conduit que les lignes CA haute puissance.

Positionnement et alimentation du module

Lors du calcul du budget énergétique de votre système, n’oubliez pas que le 1769-IF4XOF2 tire du courant des bus CC de 5 V et de 24 V. Assurez-vous que votre alimentation 1769-PA2, PB2 ou PA4 dispose d’une capacité suffisante pour alimenter ce module ainsi que les autres modules du banc.

Configuration logicielle

Dans l’arborescence de configuration des E/S de votre contrôleur :

1. Ajoutez le 1769-IF4XOF2 dans l’emplacement approprié.

2. Configurez le filtre d’entrée (p. ex. 60 Hz) pour l’adapter à la fréquence secteur locale et contribuer à éliminer le ronflement électrique.

3. Définissez l’intervalle d’ échantillonnage en temps réel afin de trouver un équilibre entre le besoin de données rapides et la charge du processeur.

4. Définissez la mise à l’échelle (p. ex. 4-20 mA = 0-100 psi) dans les balises du module pour faciliter la programmation.
