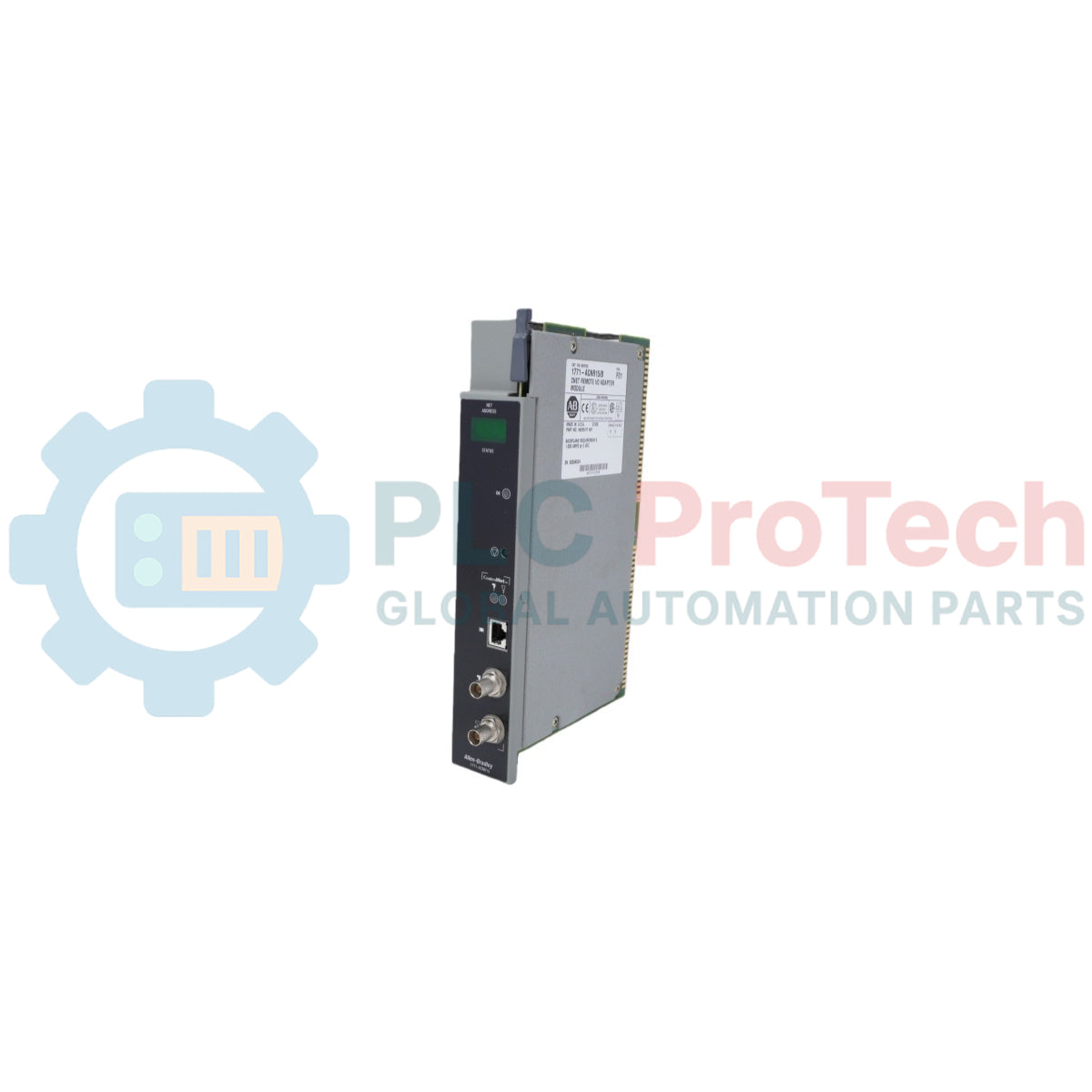

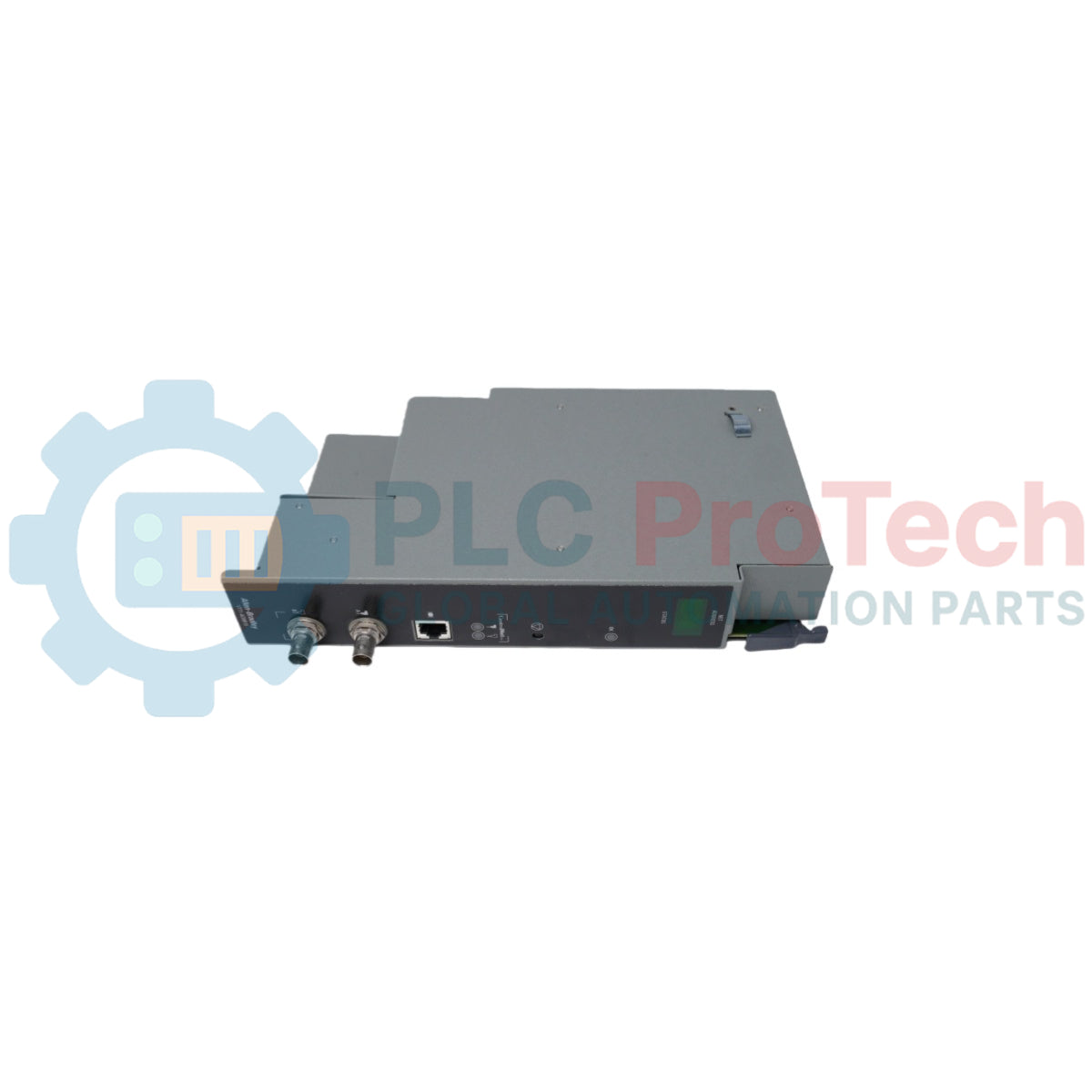

Module adaptateur média redondant FLEX Ex ControlNet Ex Allen-Bradley 1797-ACNR15

Description

Le 1797-ACNR15 est un adaptateur de communication intrinsèquement sûr conçu pour la plateforme d’E/S distribuée FLEX Ex. Ce module forme le lien intelligent entre un contrôleur d’automatisation programmable central et les architectures d’entrée/sortie FLEX Ex localisées opérant dans des limites dangereuses classifiées. Il gère les échanges de données série à haute vitesse et fournit une interface structurelle qui transmet la communication et l’alimentation via le bus local grâce à une connexion FlexBus intégrée sans compromettre les contraintes énergétiques du système.

Équipé de deux ports coaxiaux, l’appareil exécute un routage redondant du contrôle des médias pour maintenir des liens de communication constants même en cas de défaillance physique de la ligne principale. Le 1797-ACNR15 fonctionne nativement sur les réseaux ControlNet, convertissant les charges utiles de communication standard en signaux basse énergie adaptés aux environnements explosifs de gaz, vapeurs ou poussières. Il est largement installé sur les plateformes pétrolières offshore, dans les zones de traitement chimique, les systèmes de surveillance de réservoirs et les usines pharmaceutiques par lots nécessitant des nœuds de contrôle localisés directement dans les zones dangereuses.

Caractéristiques

• Ports BNC ControlNet doubles offrant une redondance native des médias pour les systèmes à haute disponibilité.
• Circuiterie intrinsèquement sûre permettant un fonctionnement fiable directement dans les zones classifiées.
• Mécanismes d’isolation galvanique intégrés séparant les éléments côté terrain des architectures de bus principales.
• Configuration de l’adresse du nœud via des interrupteurs intégrés accessibles en façade.
• Diodes électroluminescentes de diagnostic complètes affichant les statuts actifs du réseau et les codes d’erreur.

Applications

• Plateformes de production offshore utilisant des réseaux d’arrêt de sécurité continus.
• Points de concentration d’E/S distants montés en zone dans les installations de raffinage chimique.
• Parcs de réservoirs de stockage de pétrole nécessitant une agrégation télémétrique à haute disponibilité.
• Silos de traitement de grains spécialisés avec atmosphères explosives.

Spécifications techniques

Connexions/Interfaces

Directives d'installation

Montage sur rail DIN

Inclinez légèrement le module et accrochez le clip de montage arrière sur le bord supérieur d'un rail DIN standard de 35 mm x 7,5 mm. Faites pivoter l'unité vers le bas, à plat contre le rail, jusqu'à ce que l'onglet de verrouillage intégré s'enclenche complètement.

Exigences de mise à la terre

Ce matériel est mis à la terre directement via le rail DIN structurel vers une terre de sécurité intrinsèque dédiée. Utilisez toujours des rails DIN en acier zingué jaune chromé. N'utilisez pas de chemins conducteurs de mauvaise qualité comme des rails en aluminium ou en plastique qui peuvent dégrader ou rompre le chemin de terre de sécurité.

Connexions de prise de communication

Retirez les capuchons isolants protecteurs d'usine des connecteurs BNC avant de les insérer. Cliquez fermement la ligne principale de média dans le canal A. Fixez le câble de secours au canal B pour assurer la redondance des médias. Serrez les vis des bornes avec un couple de 0,8 à 1 N-m (5 à 7 lb-in).

Contraintes d'alimentation

Assurez-vous que ce module est alimenté uniquement par un bloc d'alimentation externe intrinsèquement sûr approuvé. Vérifiez que les limites de tension et de courant du côté de la livraison ne dépassent jamais les limites techniques spécifiques assignées à cette unité.

FAQ

Quel protocole ce composant de communication utilise-t-il ?

Il communique via des réseaux industriels en utilisant la spécification spécialisée ControlNet version 1.5.

Ce module matériel offre-t-il un basculement automatique de chemin en cas de rupture d'un câble ?

Oui, la configuration à double connexion BNC prend en charge le routage automatique du contrôle sur la ligne redondante sans interrompre la logique du système.

Cette unité peut-elle être montée directement dans un environnement explosif de Zone 1 ?

Oui, l'appareil est conçu avec des protections de sécurité intrinsèque permettant son déploiement dans des emplacements classifiés lorsqu'il est logé dans un boîtier métallique approprié.

Quel est le nombre maximal d'unités d'extension que cet adaptateur peut contrôler ?

Le module peut adresser et alimenter une pile de backplane maximale de huit modules FLEX Ex distincts.

Comment l'identifiant du nœud réseau est-il défini sur cet ensemble ?

L'adresse du nœud est sélectionnée en cliquant manuellement sur les interrupteurs-poussoirs intégrés situés sur le côté ou à l'avant du boîtier.

Une source d'alimentation commerciale standard peut-elle être raccordée à cet appareil ?

Non, il doit recevoir le potentiel opérationnel exclusivement d'une ligne d'alimentation approuvée intrinsèquement sûre.

Quelle fonction remplissent les voyants LED colorés sur la face avant ?

Les indicateurs lumineux fournissent des mises à jour en temps réel concernant l'état de la ligne de communication, les erreurs locales du module et les paramètres de la ligne d'alimentation.

Est-il sûr de configurer ou de déconnecter les lignes pendant que le terminal reste sous tension ?

Ne touchez pas et ne déconnectez pas le câblage sur site à moins que l'environnement environnant ne soit vérifié comme non dangereux ou que l'alimentation ait été totalement isolée.

Quel type spécifique de câblage réseau coaxial est recommandé ?

Il est conçu pour se connecter à des câbles coaxiaux de type RG-6/U à quadruple blindage, tels que les câbles d'usine 1786-RG6.

Cet appareil est-il équipé de protections par revêtement conforme ?

Oui, les cartes du module reçoivent une couche de revêtement conforme en usine pour isoler les composants contre les éléments corrosifs aéroportés.
