B&R 4XP0000.00-K43 module de clavier opérateur X2X Link

Vue d’ensemble technique

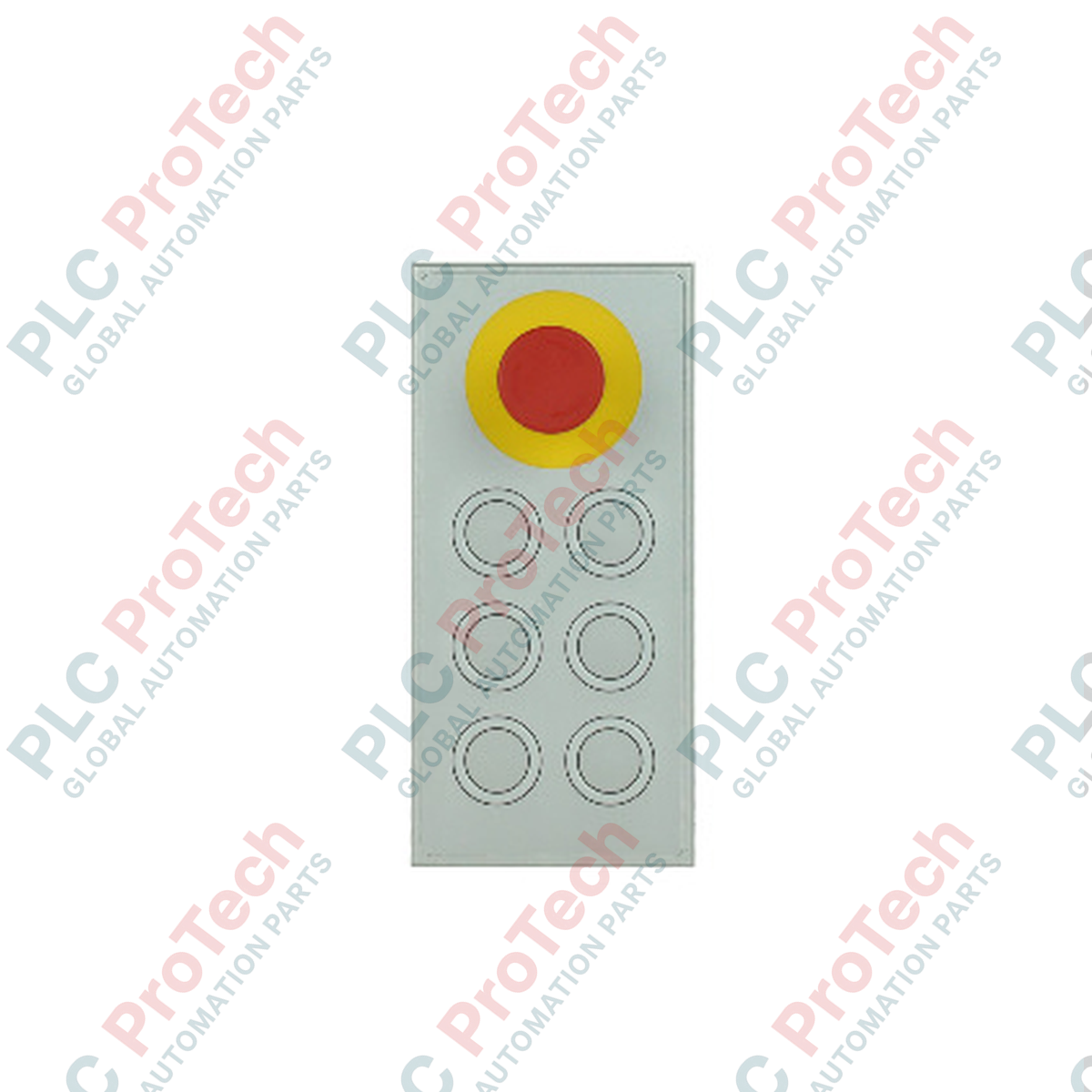

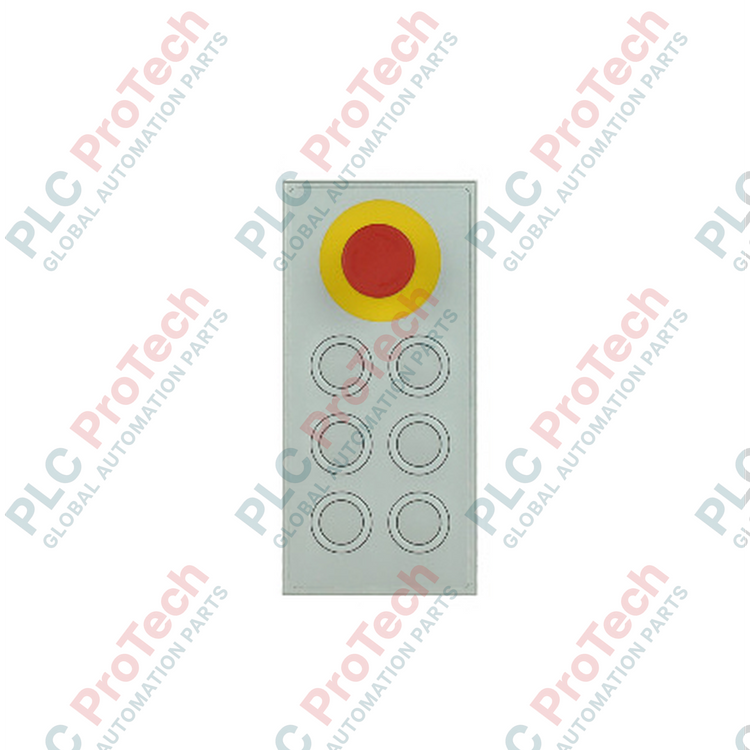

Le B&R 4XP0000.00-K43 (4XP0000.00-K43) est un module d’interface clavier X2X Link robuste, de niveau terrain, conçu pour l’interaction directe avec les machines et l’intégration de fonctions de sécurité. Développé pour un déploiement à haute visibilité sur les convoyeurs de manutention, les cellules d’emboutissage automobile et les usines de transformation alimentaire industrielle, ce composant IHM à haute intégrité fournit un contrôle tactile immédiat et des capacités de neutralisation d’urgence afin d’éliminer le temps de latence de l’opérateur et de prévenir les dommages critiques aux équipements mécaniques. L’unité intègre 6 touches annulaires éclairées B&R multicolores et très visibles, ainsi qu’un bouton physique d’arrêt d’urgence dédié, le tout logé dans un robuste cadre métallique avec un film frontal en aluminium blanc au fini net. Fonctionnant nativement comme nœud esclave X2X Link, cette interface distribue les informations de commande des boutons en temps réel et l’état des LED locales sur des distances allant jusqu’à 100 m entre les stations, garantissant une disponibilité immédiate des commandes sur les vastes surfaces de production.

Configuration technique

L’architecture électrique et l’agencement ergonomique sur le terrain de ce module clavier privilégient un retour d’information hautement fiable en salle de contrôle et une grande robustesse physique :

• Interfaces de commutation tactiles haut de gamme : Équipées de mécanismes de commutation industriels de la série Rafix 22FS+, offrant une course mécanique robuste et un profil de retour particulièrement prévisible.

• Réseaux de LED multicolores variables : Les 6 touches annulaires rondes éclairées intègrent des matrices de couleurs internes distinctes et indépendantes, reflétant les diverses conditions de fonctionnement de la machine :

• 2 anneaux : Configuration à spectre complet (rouge, jaune, vert, blanc).

• 3 anneaux : Configuration standard d’état (rouge, jaune, vert).

• 1 anneau : Configuration à fonction spéciale (rouge, jaune, vert, bleu).

• Sécurité d’arrêt d’urgence à double contact : Le bouton d’arrêt d’urgence intégré comporte deux contacts normalement fermés (NF) indépendants et câblés, fonctionnant sur une boucle de commande 24 V CC isolée pour une intégration directe aux relais de sécurité.

• Protection contre les environnements sévères : La face avant est étanchéifiée par un cadre en aluminium anodisé naturel et un film polyester, assurant une protection NEMA 250 Type 4X et IP65 contre la poussière, les brouillards chimiques et l’eau projetée par un tuyau à haute pression.

Spécifications techniques

FAQ sur les applications industrielles

• Quel impact le profil de courant d’appel de 20 A doit-il avoir sur la conception de la distribution électrique en amont ?

  Le circuit d’alimentation interne du 4XP0000.00-K43 génère une brève et intense pointe de courant d’appel pouvant atteindre 20 A pendant moins de 1 ms lors de la séquence de mise sous tension à froid. Les alimentations à découpage 24 V CC (SMPS) en amont ou les protecteurs électroniques de circuit doivent disposer d’une capacité de surcharge suffisante ou de caractéristiques de déclenchement appropriées pour gérer cette pointe transitoire sans faire chuter la tension d’alimentation.

• Les 6 touches annulaires lumineuses peuvent-elles être commandées directement par le programme applicatif de l’utilisateur ?

  Oui. Les LED multicolores intégrées aux touches annulaires Rafix 22FS+ sont entièrement associées à l’image de processus des sorties numériques du contrôleur maître B&R via le bus X2X Link. Les ingénieurs de terrain peuvent écrire une logique applicative dans B&R Automation Studio afin de modifier dynamiquement la couleur des touches (par exemple, vert pour prêt, jaune clignotant pour avertissement, rouge pour défaut) en fonction des étapes automatisées du processus.

• La ligne de communication X2X Link à l’intérieur de ce module est-elle isolée électriquement ?

  Non. Le module ne dispose pas d’une isolation galvanique interne pour les lignes de données X2X Link. Assurez-vous que l’ensemble du réseau partage un potentiel de référence commun. Lors du cheminement des lignes de bus de 100 m entre différentes zones de l’usine, utilisez des câbles blindés et des plaques de liaison à la terre appropriées afin de limiter les interférences électromagnétiques et les différences de potentiel de terre.

Directives d’ingénierie et d’installation sur site

CONFORMITÉ DE LA BOUCLE DE SÉCURITÉ : L’interrupteur d’arrêt d’urgence physique doit être testé chaque semaine pour vérifier son fonctionnement mécanique et la continuité de ses contacts. Les deux contacts de sécurité normalement fermés (NF) doivent être raccordés directement à un relais d’évaluation de sécurité homologué ou à un automate de sécurité, totalement indépendamment de la boucle de traitement standard du bus de données X2X Link.

Guide de découpe du panneau et de mise en place du joint

Réalisez une découpe rectangulaire précise dans le panneau, conformément aux dimensions de 170 mm x 80 mm. Avant d’insérer l’unité, inspectez le joint plat d’étanchéité en néoprène autour de la face avant intérieure de l’afficheur afin de vérifier son bon alignement et assurez-vous qu’il est totalement exempt de particules. Insérez le clavier par l’avant de la plaque de la console, puis serrez progressivement les brides de retenue arrière afin de comprimer le joint uniformément. Cette étape est essentielle pour préserver l’étanchéité NEMA Type 4X et IP65 contre les projections et empêcher toute pénétration de liquide dans l’électronique interne.

Câblage et mise à la terre du bus multipoint

Raccordez la connexion de terrain entrante au moyen du connecteur multipoint mâle intégré à 8 broches. Assurez-vous que la tresse de blindage du câble du réseau X2X Link est correctement dénudée et solidement fixée au châssis métallique ou au rail de terre fonctionnelle (FE) de l’armoire locale. Dans les goulottes de câblage à l’intérieur de l’armoire, séparez l’alimentation 24 V CC et les signaux de communication X2X des lignes de contacteurs CA à fort courant et des conducteurs de sortie moteur des variateurs de fréquence (VFD), afin de maximiser l’intégrité du signal.
