B&R X20DC1196 module d’interface de compteur rapide X20

Description fonctionnelle du système

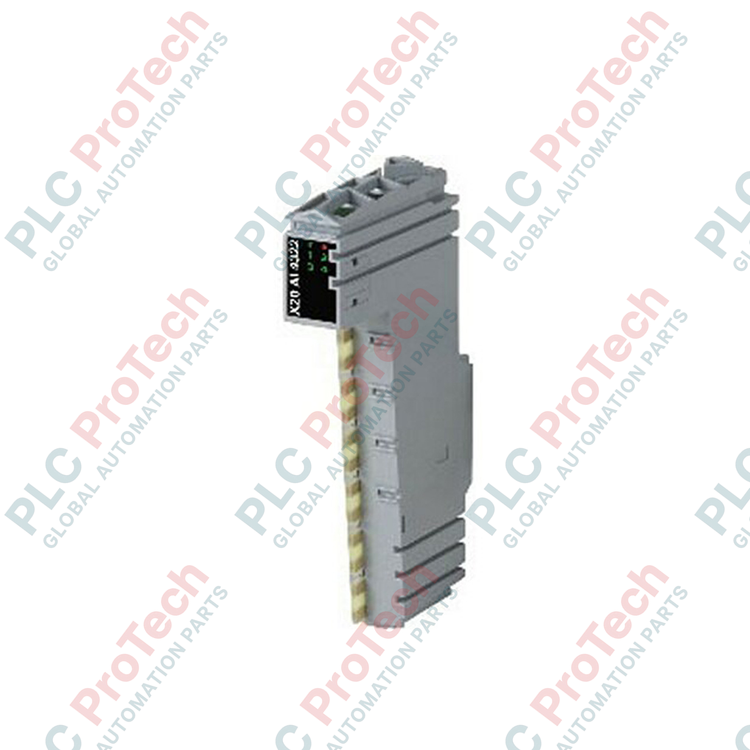

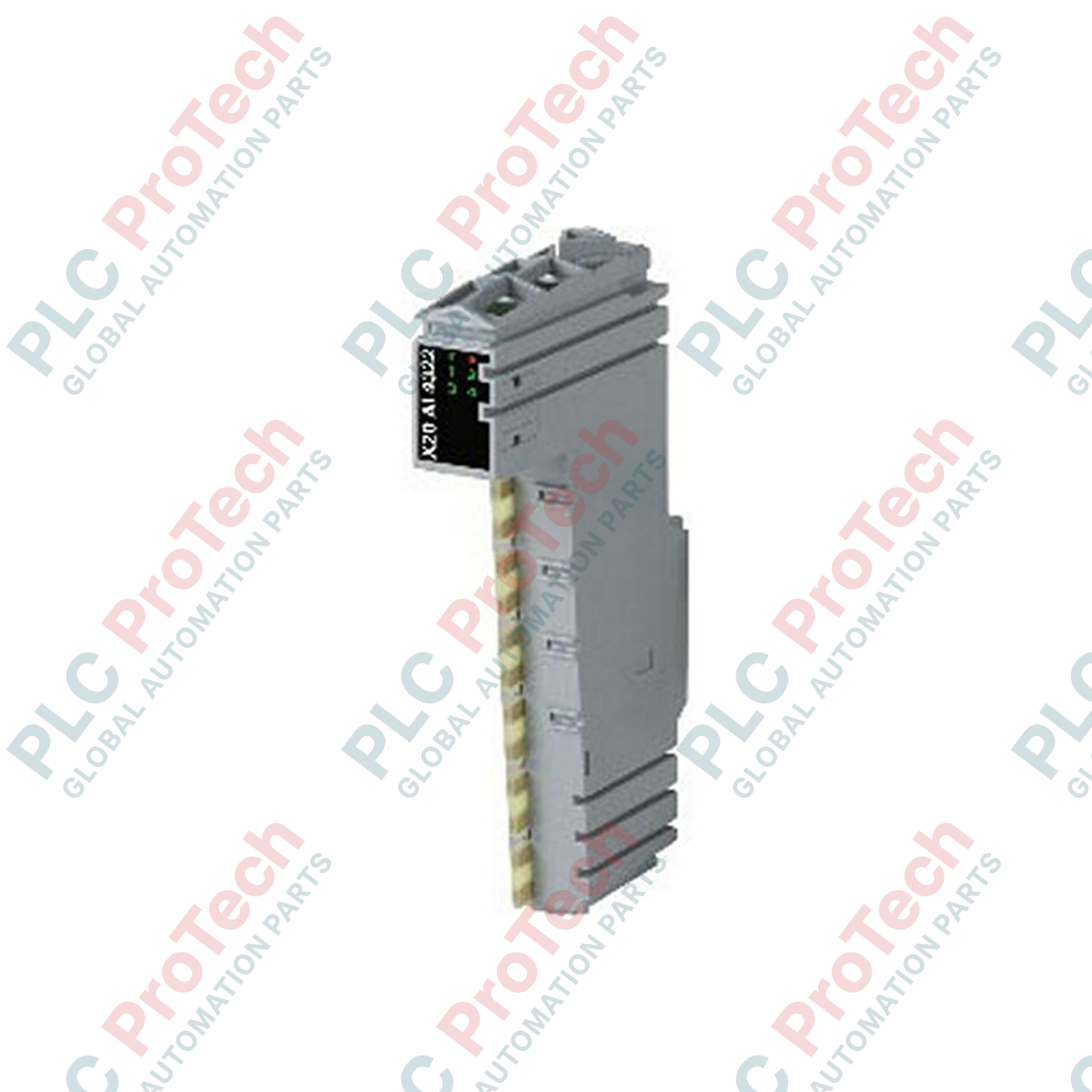

Le B&R X20DC1196 (X20DC1196) est un module d’interface de compteur numérique et d’encodeur haute vitesse conçu pour la plateforme d’automatisation modulaire B&R X20. Fréquemment intégré à des systèmes de production à cadence élevée, tels que les presses rotatives, les lignes de tri rapides et les scies de coupe à la volée de précision, ce module intercepte les trains d’impulsions rapides provenant des dispositifs de suivi de position. En convertissant directement les impulsions électriques haute fréquence brutes en données de position en temps réel au niveau du rack, le module réduit les délais de suivi et maintient une synchronisation parfaite des systèmes de mouvement complexes.

Traitement des signaux et capacités de l’encodeur

Ce module d’E/S spécialisé dispose d’un canal d’entrée haute vitesse dédié, capable de traiter des signaux d’encodeur différentiels de 5 V (tels que RS422) à une fréquence d’entrée maximale de 600 kHz. Le module fonctionne sur une alimentation système nominale de 24 V CC pour alimenter sa logique de traitement interne et ses circuits d’isolation. Ce seuil de haute fréquence lui permet de s’interfacer directement avec des encodeurs incrémentaux haute résolution, fournissant un retour précis de vitesse et de position, même pendant les phases d’accélération rapide des machines lourdes.

Tableau des performances techniques

Maintenance industrielle et FAQ

Quelles sont les conséquences du dépassement du seuil de fréquence d’entrée de 600 kHz ?

Le dépassement de la fréquence maximale nominale de 600 kHz entraînera une atténuation interne du signal, ce qui amènera le module à ignorer le comptage de certaines impulsions. Dans les systèmes de mouvement en boucle fermée, cela provoque des erreurs de positionnement cumulées et une dérive de l’axe. Calculez toujours le taux maximal d’impulsions de l’encodeur à l’aide de la formule suivante : tr/min maximales multipliées par le nombre d’impulsions par tour (PPR), puis divisées par 60, en veillant à ce que le résultat reste largement inférieur à 600 kHz.

Un capteur de proximité standard 24 V à sortie simple peut-il être raccordé à cette entrée d’encodeur 5 V ?

Non. Le circuit d’entrée du X20DC1196 est spécifiquement étalonné pour des signaux basse tension de 5 V. Le raccordement direct d’un signal d’impulsion haut niveau de 24 V à la borne de l’encodeur entraînera une défaillance thermique immédiate des optocoupleurs de conditionnement d’entrée. Pour les signaux de capteur 24 V, utilisez un module compteur haute vitesse X20 standard conçu pour les entrées 24 V CC.

Comment le module gère-t-il la détection du sens avec un seul canal d’entrée indiqué ?

La désignation « 1 canal d’entrée » fait référence à un seul emplacement d’interface d’encodeur complet. Cette interface contient plusieurs sous-entrées permettant d’accepter simultanément les signaux d’impulsion différentiels A, B et, en option, R (index Z), ce qui permet un décodage complet en quadrature pour un suivi précis de la position et de la vitesse dans les deux sens.

Directives de mise en service sur site et de câblage

• Mise à la terre du blindage des signaux différentiels : Raccordez les lignes de l’encodeur 5 V à l’aide de câbles à paires torsadées dotés d’un blindage tressé global. Mettez le blindage à la terre du côté du module à l’aide de l’ensemble de bride de blindage basse impédance X20 prévu à cet effet. Le maintien du blindage jusqu’au bornier protège les signaux haute fréquence de 600 kHz contre les perturbations électromagnétiques environnantes générées par les câbles d’alimentation des moteurs.

• Prévention des chutes de tension sur les longues distances : Lorsque des signaux 5 V sont acheminés sur des distances supérieures à 10 mètres, surveillez directement le niveau de tension aux bornes du module. L’entrée haute vitesse nécessite un signal 5 V propre et non atténué pour commuter de manière fiable. Utilisez une section de conducteur en cuivre plus importante pour les lignes de distribution d’alimentation de l’encodeur afin d’éviter que la résistance de ligne n’entraîne des chutes de tension importantes.

• Alignement du module et montage sur rail DIN : Avant d’encliqueter le module X20DC1196 dans le fond de panier, vérifiez que la glissière de verrouillage du module de base X20 est complètement ouverte. Enfoncez fermement le bloc électronique jusqu’à ce qu’il s’enclenche, puis activez le verrouillage mécanique. Cela garantit un contact stable avec le bus interne du fond de panier et évite les pertes intermittentes de données pendant le fonctionnement.
