Présentation du produit

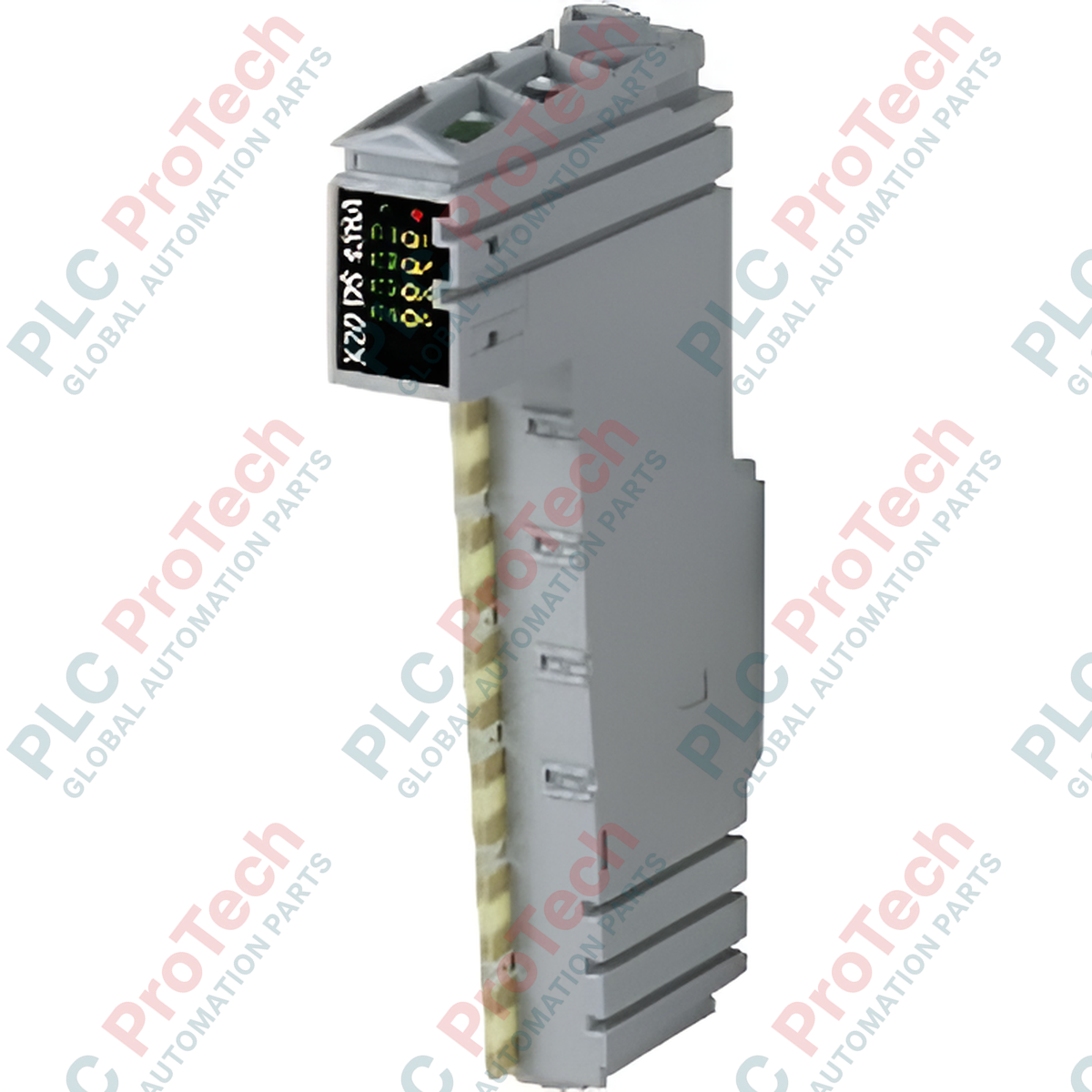

Le X20DS438A (X20DS438A) est un module maître IO-Link haute performance du système B&R X20, conçu pour intégrer jusqu’à quatre appareils IO-Link dans un réseau de commande centralisé. En assurant une communication fluide avec des capteurs et actionneurs intelligents, ce module offre des fonctions de diagnostic avancées et un paramétrage à distance, réduisant considérablement le temps de configuration et améliorant la transparence des processus. Conçu pour les environnements industriels exigeants, il assure une isolation électrique entre le bus et l’interface IO-Link, garantissant une haute intégrité des données et une protection contre les parasites électriques dans les cellules d’automatisation complexes.
Configuration technique
Le X20DS438A utilise une architecture de connexion à 3 broches et prend en charge des câbles de capteur standard non blindés d’une longueur maximale de 20 m. Il dispose d’un ensemble complet de fonctions de diagnostic permettant aux opérateurs de surveiller l’état du module, les états de fonctionnement IO-Link et l’état des canaux C/Q au moyen de voyants LED matériels et d’un retour d’information logiciel en temps réel.
Avec le code d’identification B&R 0xCAC0, le module est reconnu nativement par Automation Studio, ce qui facilite une mise en service rapide. La gestion de l’alimentation constitue l’un de ses principaux atouts, avec une puissance maximale de 12 W par interface IO-Link. Le module dispose également d’une protection contre les surcharges configurable par l’utilisateur, permettant de définir des temporisations et des durées de coupure spécifiques. Cela évite les déclenchements intempestifs tout en garantissant la sécurité du matériel lors des courts-circuits.
Caractéristiques techniques
| Caractéristique |
Spécification |
| Modèle |
X20DS438A |
| Marque |
B&R |
| Série |
X20 |
| Type de module |
Maître IO-Link |
| Interfaces |
4 x IO-Link |
| Code d’identification |
0xCAC0 |
| Longueur maximale du câble |
Max. 20 m |
| Puissance par canal |
Max. 12 W |
| Isolation |
Bus vers IO-Link |
| Température de fonctionnement (horizontale) |
-25 à 60 degrés C |
| Poids |
1 kg |
FAQ
Quelles sont les spécifications requises pour les câbles des interfaces IO-Link ?
Utilisez des câbles de capteur standard à 3 broches. Pour garantir une communication fiable, la longueur du câble ne doit pas dépasser 20 m, avec une capacité linéique maximale de 3 nF et une résistance de boucle maximale de 6 ohms.
Comment fonctionne la protection contre les surcharges ?
Le module dispose d’une protection électronique contre les courts-circuits et les surcharges. La temporisation et la durée de coupure sont entièrement configurables via le logiciel, ce qui permet au système de gérer les courants d’appel temporaires sans arrêter inutilement le canal.
Puis-je surveiller les diagnostics du module à distance ?
Oui. Les diagnostics complets de l’état de fonctionnement/erreur du module, du mode de fonctionnement IO-Link et de l’état des canaux C/Q sont accessibles via l’environnement logiciel B&R, ce qui permet de recevoir immédiatement des alertes en cas de conditions anormales du processus.
Quel est l’impact de l’orientation de montage sur la température de fonctionnement ?
En raison des propriétés de convection thermique, le montage horizontal permet une plage de fonctionnement de -25 à 60 degrés C, tandis que le montage vertical limite cette plage de -25 à 50 degrés C.
Installation et gestion thermique
-
Considérations thermiques : Privilégiez toujours le montage horizontal lorsque la conception de l’armoire le permet afin d’atteindre la température de fonctionnement maximale de 60 degrés C. Veillez à ce que le module ne soit pas obstrué par des goulottes de câbles ou d’autres composants susceptibles de gêner la circulation de l’air.
-
Protection contre les courts-circuits : Lors de la configuration de la protection contre les surcharges, tenez compte du courant de démarrage de vos capteurs spécifiques. Une temporisation de coupure trop courte pour des capteurs à forte capacité peut entraîner de faux signalements d’erreur pendant les séquences de mise sous tension.
-
Cheminement des câbles : Bien que le module prenne en charge les câbles non blindés, maintenez une séparation physique entre les lignes IO-Link et les câbles de moteur à courant élevé. Même avec une isolation électrique, réduire la proximité avec les sources d’interférences électromagnétiques à haute fréquence garantit une communication IO-Link plus stable.
