Extension à bouton-poussoir pour séries CP6xxx et CP7xxx Beckhoff C9900-E808

Description

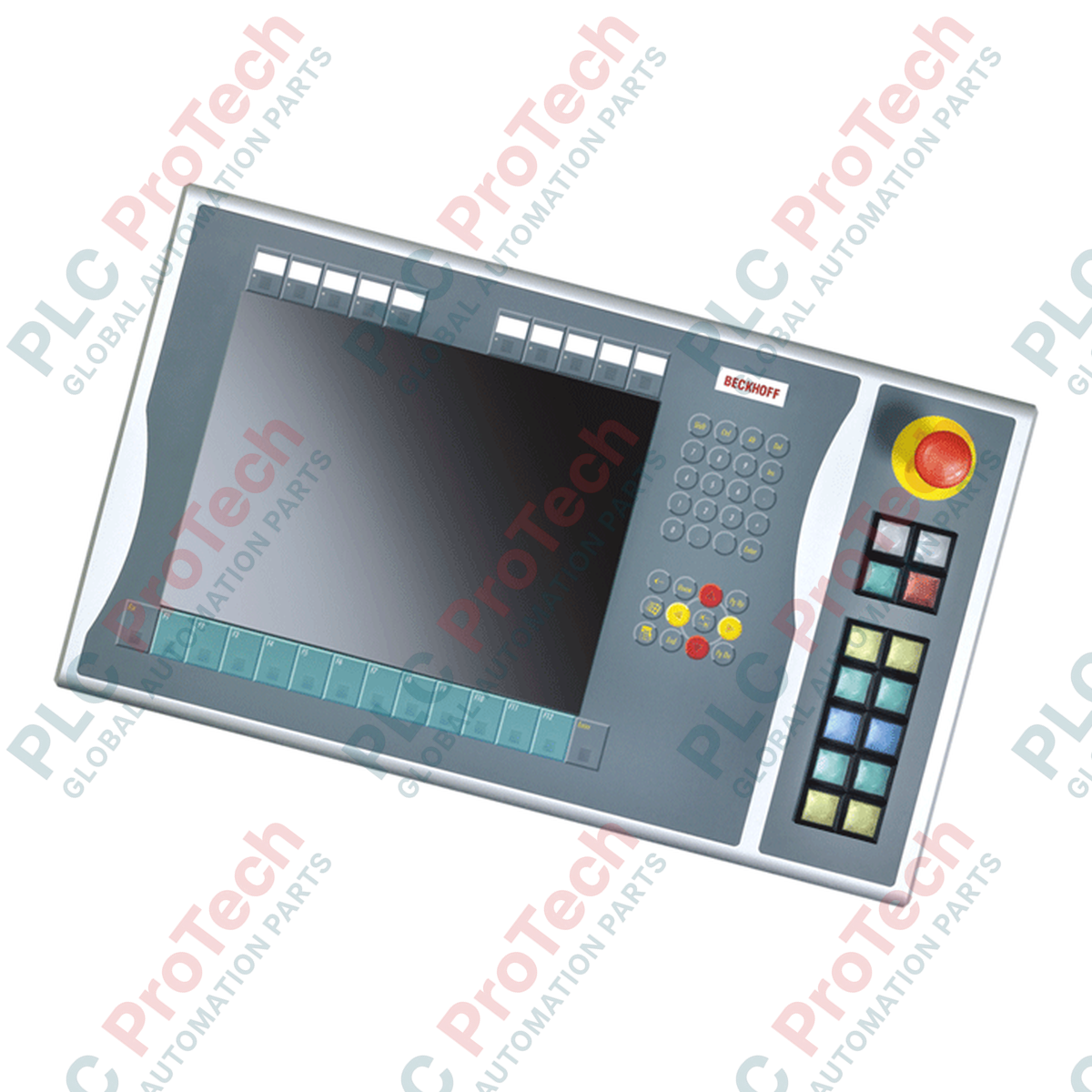

Intégrant des commandes tactiles physiques directement aux côtés des interfaces de visualisation, le Beckhoff C9900-E808 est une extension robuste à boutons-poussoirs conçue pour les environnements HMI industriels. Ce module d’extension se monte directement sur le côté droit des panneaux de contrôle Beckhoff compatibles de 15 pouces et des Panel PC, spécifiquement dans les séries CP6x21-00xx et CP7x21-00xx qui ne disposent pas d’un clavier intégré. En combinant la communication par bus numérique avec des circuits de sécurité câblés en dur, le C9900-E808 offre aux opérateurs un retour physique immédiat pour les fonctions critiques de la machine tout en conservant une esthétique de panneau propre et intégrée.

L’unité comprend 12 boutons-poussoirs carrés avec lampes signal intégrées ainsi qu’un bouton d’arrêt d’urgence dédié. Pour garantir une haute fiabilité et la conformité aux architectures de sécurité standard, le module utilise une conception à double contact. Les signaux de commande principaux et les états des lampes sont transmis via les interfaces CP-Link ou USB, tandis que les contacts normalement ouverts (NO) secondaires et l’interrupteur d’arrêt d’urgence sont acheminés vers une borne interne pour un câblage direct et sécurisé vers des relais de sécurité ou des entrées PLC.

Caractéristiques

• Conçu pour un montage direct sur le côté droit des panneaux de contrôle et Panel PC Beckhoff CP6x21-00xx et CP7x21-00xx de 15 pouces.
• Équipé de 12 boutons-poussoirs carrés Siemens Signum (30 x 30 mm) avec lampes signal intégrées.
• Comprend 1 bouton d’arrêt d’urgence Siemens Signum, conçu pour un câblage direct dans les circuits de sécurité.
• Routage des signaux en double canal : les contacts normalement ouverts (NO) principaux communiquent via CP-Link ou USB.
• Les contacts normalement ouverts (NO) secondaires sont acheminés vers une rangée de bornes interne pour une intégration sécurisée en câblage direct.
• Les lampes signal sont contrôlées exclusivement via l’interface CP-Link ou USB du système.
• Capuchons de boutons-poussoirs transparents et amovibles permettant un étiquetage personnalisé selon l’application.

Applications

• Lignes d’assemblage automobile et cellules de travail robotisées.
• Postes de commande de machines-outils CNC.
• Interfaces opérateurs pour la fabrication de procédés.
• Consoles de commande de machines lourdes nécessitant des boutons physiques d’arrêt d’urgence et de démarrage de cycle.

Spécifications techniques

Connexions et interfaces

Consignes d’installation

• Montage : Fixez solidement le boîtier d’extension sur le côté droit du panneau de contrôle 15 pouces à l’aide des supports de montage et vis spécifiés. Assurez-vous que le joint d’étanchéité est correctement positionné pour maintenir le degré de protection IP du panneau.
• Câblage : Faites passer les câbles d’arrêt d’urgence et des contacts secondaires par les entrées de câble désignées. Connectez-les à votre relais de sécurité ou aux modules d’entrée PLC sécurisés en utilisant des sections de câble appropriées et des embouts à fourche.
• Mise à la terre : Reliez la borne de terre fonctionnelle de l’extension à boutons-poussoirs au bus de terre de protection (PE) central de l’armoire de commande pour garantir la compatibilité électromagnétique (CEM).
