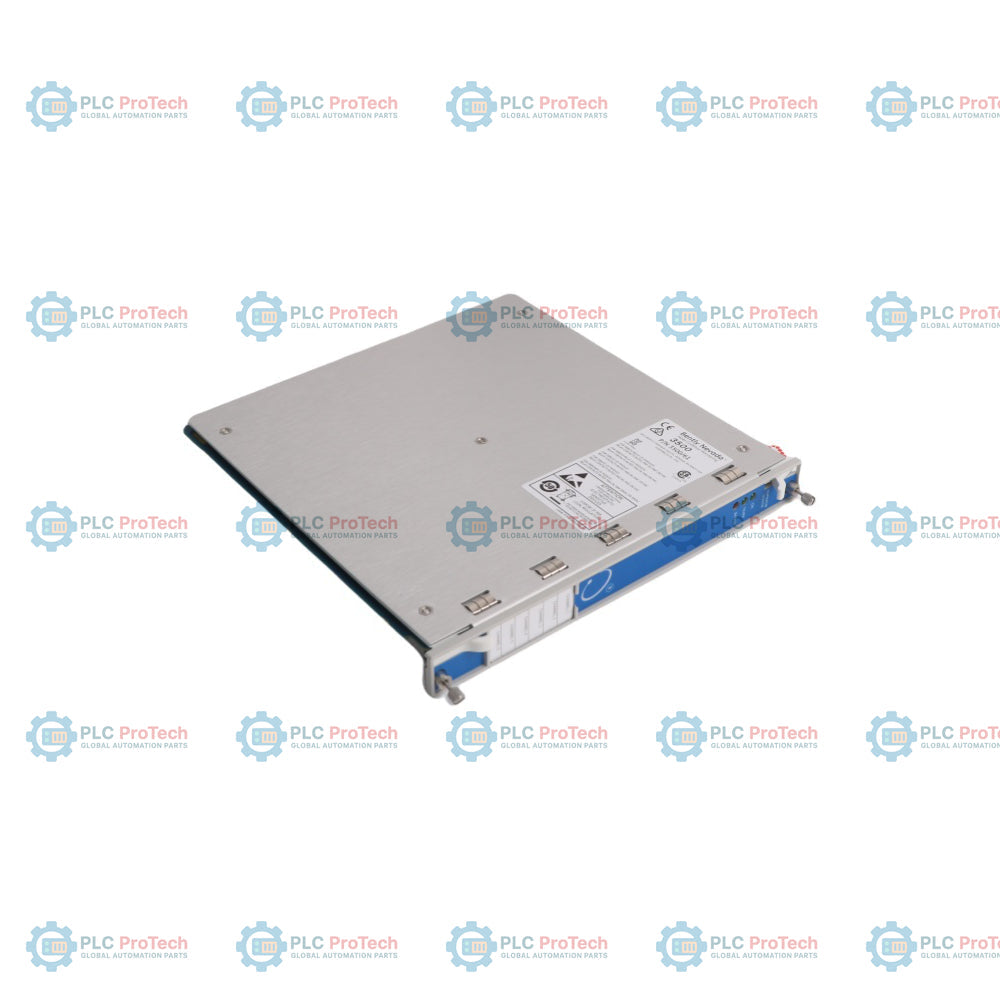

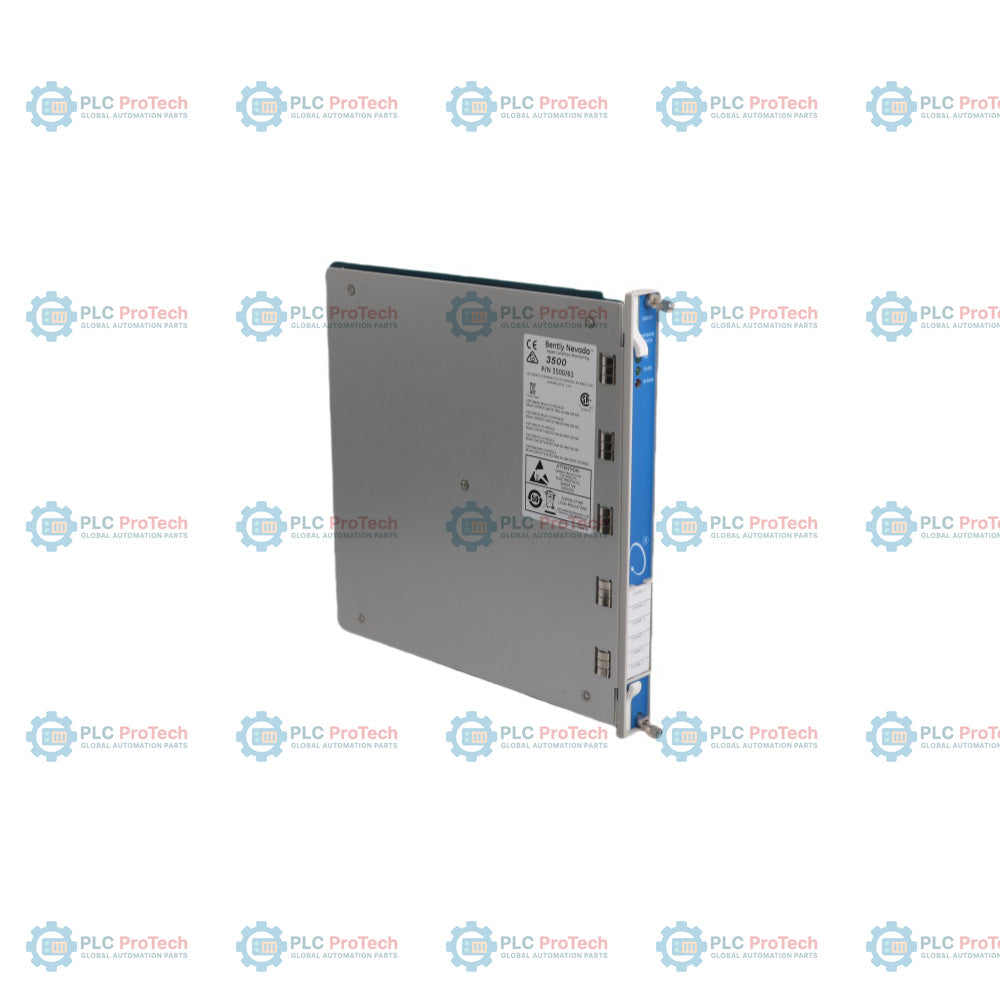

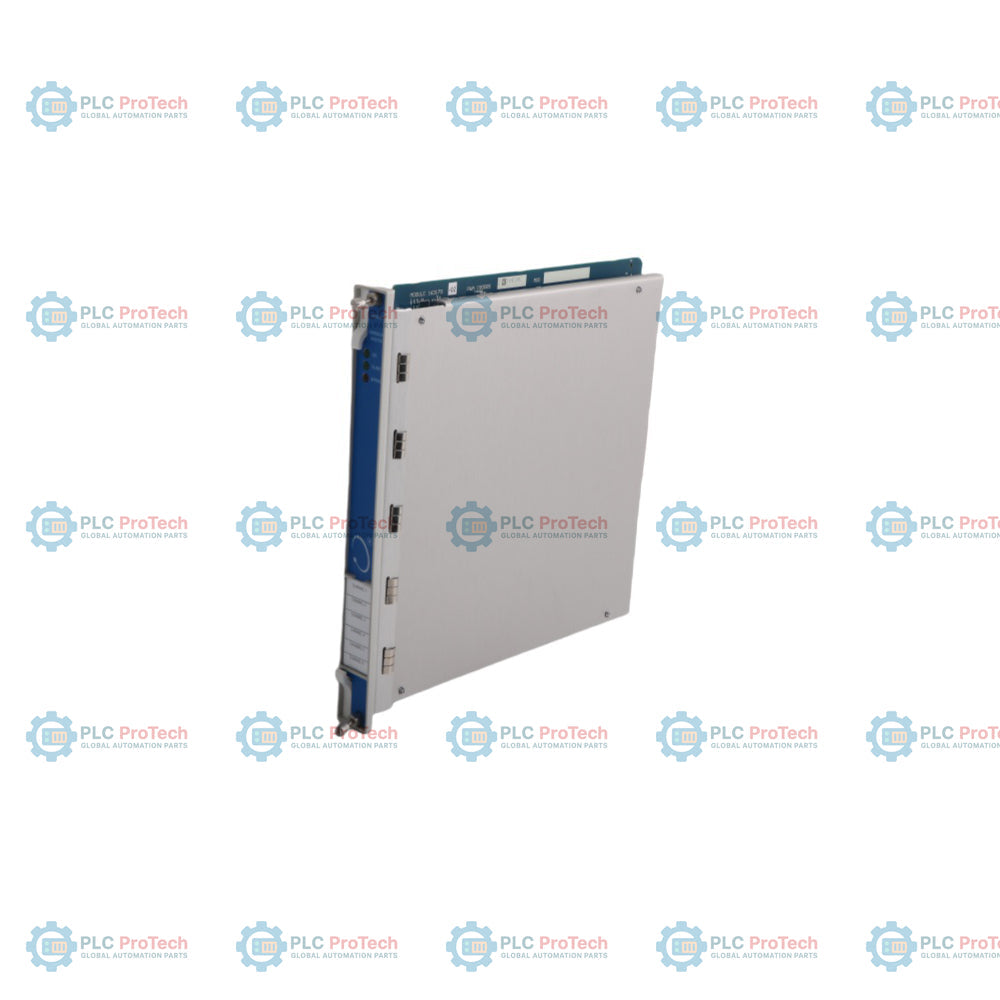

Bently Nevada 163179-02 3500/61 moniteur de température

Présentation du produit

Le 163179-02 est un instrument professionnel de surveillance de la température à 6 canaux, conçu pour le système standard de protection des machines Bently Nevada série 3500 . Fonctionnant comme un module central d’évaluation thermique, cette carte traite en continu les entrées des détecteurs de température à résistance (RTD) et des thermocouples afin de protéger les composants essentiels des machines contre les surcharges thermiques. Les environnements industriels lourds, notamment les centrales thermiques en charge de base, les complexes de liquéfaction de GNL et les raffineries pétrochimiques à grande capacité, s’appuient sur le 163179-02 pour surveiller les températures critiques des paliers, les bobinages du stator et les collecteurs de fluide de lubrification. En offrant les mêmes fonctionnalités opérationnelles que l’infrastructure 3500/61 standard, ainsi que six canaux intégrés d’enregistrement analogique, le module assure une journalisation indépendante de la télémétrie. Cette surveillance constante permet au système de sécurité de déclencher rapidement des commandes d’arrêt automatiques avant que des pertes critiques liées au frottement ou au refroidissement n’entraînent des dommages catastrophiques aux composants, réduisant considérablement les arrêts imprévus de l’installation.

Architecture matérielle et routage de la télémétrie

La conception fonctionnelle, l’isolation au niveau matériel et les boucles de suivi analogique du 163179-02 offrent un suivi thermique des machines très flexible et sécurisé :

• Acquisition parallèle à six canaux : évalue simultanément six entrées analogiques indépendantes de température, avec un conditionnement du signal dédié et haute vitesse sur tous les canaux, sans délai lié au balayage des canaux.

• Alimentation intégrée des boucles de courant : dispose de six sorties de courant intégrées de +4 à +20 mA, proportionnelles à la configuration pleine échelle du moniteur, permettant un routage fluide de la télémétrie analogique vers des systèmes DCS ou SCADA externes.

• Boucle protégée contre les courts-circuits : intègre une isolation électronique indépendante contre les défauts sur tous les circuits de sortie de l’enregistreur, afin que les courts-circuits du câblage externe ou les déconnexions de boucle n’affectent en rien la logique centrale de protection des machines.

• Compatibilité avec une architecture d’E/S adaptative : fonctionne de manière fiable avec des modules de terminaison internes, des modules de terminaison externes et des blocs matériels spécialisés de barrières de sécurité internes, afin de répondre à diverses normes de déploiement par zone.

• Routine d’autodiagnostic continue : utilise un circuit de surveillance interne qui contrôle l’intégrité structurelle du câblage d’entrée et des transferts de données du fond de panier, en faisant clignoter les codes de défaut de la face avant si une boucle de capteur est ouverte ou en court-circuit.

Paramètres techniques et seuils de fonctionnement

FAQ sur la sécurité des machines et la surveillance thermique

Un défaut de câblage d’une boucle externe sur les sorties de l’enregistreur interrompt-il la logique principale d’arrêt de la machine ?

Non. La plateforme matérielle 163179-02 offre une isolation galvanique et électronique complète contre les courts-circuits sur chaque sortie d’enregistreur individuelle de +4 à +20 mA. Si la boucle d’un instrument de terrain en aval subit un court-circuit ou un défaut d’isolement à la terre, la surveillance principale de protection et les alertes de commande des relais automatiques restent pleinement opérationnelles.

Quelle est la cause de la variation de la limite inférieure de température de fonctionnement entre les différentes installations ?

Les limites thermiques varient selon le module d’interface du fond de panier sélectionné. L’utilisation de modules d’E/S de terminaison internes ou externes standard permet à la carte de fonctionner sur une large plage de -30 à +65 deg C. En revanche, lorsqu’elle est associée à des modules d’E/S à barrières internes pour le confinement de sécurité intrinsèque, la limite opérationnelle inférieure passe à 0 à +65 deg C.

Les valeurs de l’enregistreur sont-elles réglables ou suivent-elles une échelle fixe par rapport à la plage d’entrée ?

Les six sorties de courant indépendantes génèrent des signaux analogiques strictement proportionnels à la plage pleine échelle configurée dans le module moniteur 3500/61. Ces mesures correspondent progressivement aux seuils d’alerte et de danger programmés par l’utilisateur dans l’utilitaire 3500 Rack Configuration Software.

Guide d’ingénierie et d’installation

• Intégrité du blindage et correspondance des fils de capteur :

  Acheminez tous les câbles de terrain RTD et de thermocouple dans des câbles d’instrumentation blindés à paire torsadée de haute qualité afin d’éviter l’induction de parasites électromagnétiques provenant des alimentations de moteurs haute tension. Raccordez le blindage global en tresse de cuivre uniquement à la barre de mise à la terre de l’instrument désignée dans le châssis de cartes 3500. Veillez à ce que les conducteurs de terrain aient une longueur et une section correspondantes, en particulier pour les configurations RTD à 3 fils, afin d’éliminer les déséquilibres de résistance de ligne susceptibles de provoquer une dérive des mesures sur le bornier d’entrée 3500/61.

• Réglementation relative aux barrières de sécurité intrinsèque et ventilation thermique :

  Lors de l’installation du module 163179-02 dans des systèmes utilisant des barrières de sécurité intrinsèque internes, veillez à ce que la température ambiante ne descende pas sous 0 deg C. Maintenez des espaces verticaux dégagés au-dessus et au-dessous du châssis du rack 3500 afin de permettre une circulation d’air sans restriction sur la face avant de la carte. Vérifiez que les emplacements adjacents respectent les règles standard de charge électrique afin de maintenir la dissipation thermique nettement en dessous de la limite maximale et d’éviter le vieillissement prématuré des composants.

• Insertion dans le châssis de cartes et couple de fixation mécanique :

  Avant de faire glisser la carte principale dans l’emplacement actif, inspectez visuellement les rangées de connecteurs du fond de panier pour détecter toute contamination ou broche tordue. Guidez uniformément la carte le long des rails supérieur et inférieur du châssis jusqu’à ce que les broches arrière s’emboîtent fermement dans la prise du fond de panier. Serrez à la main les fixations de retenue supérieure et inférieure afin d’assurer une mise à la terre structurelle solide, puis serrez toutes les connexions des borniers de terrain conformément aux fiches techniques du fabricant pour éviter les variations de signal induites par les vibrations.
