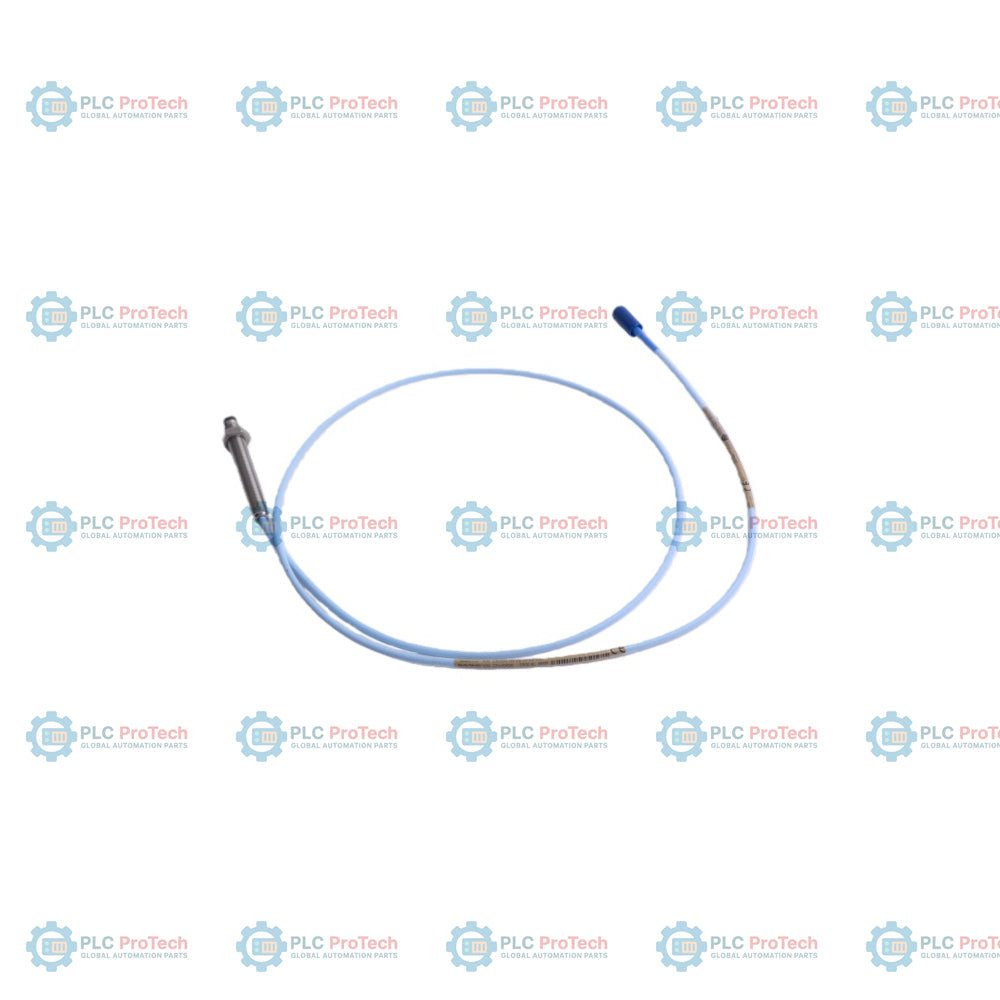

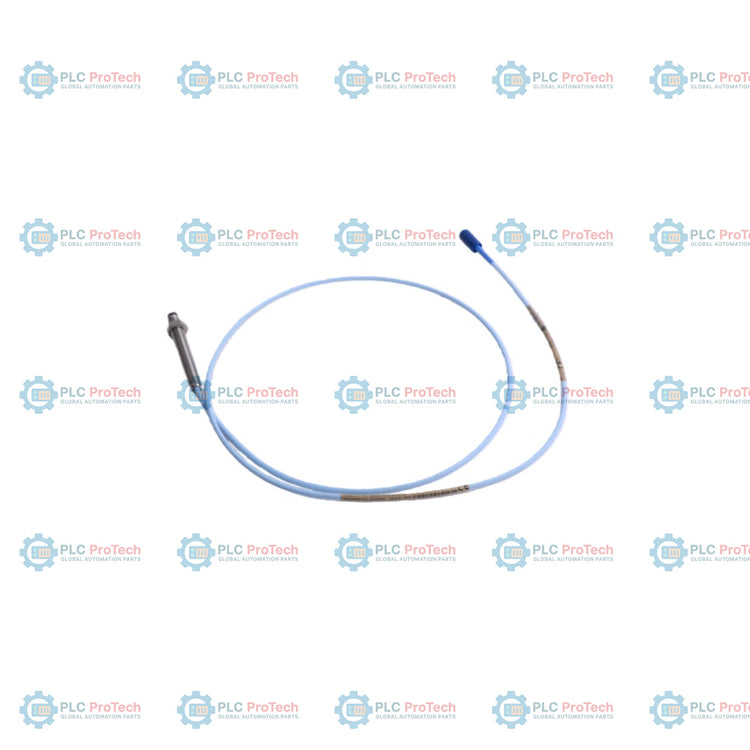

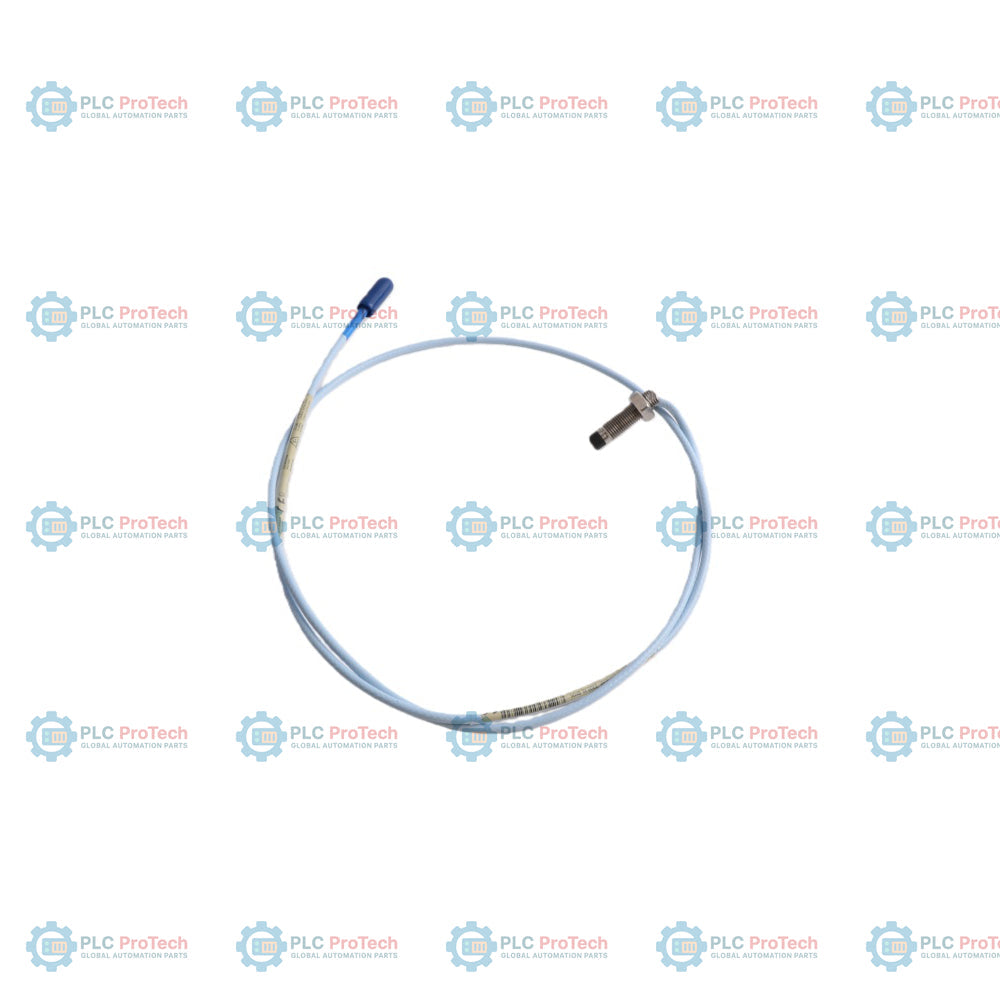

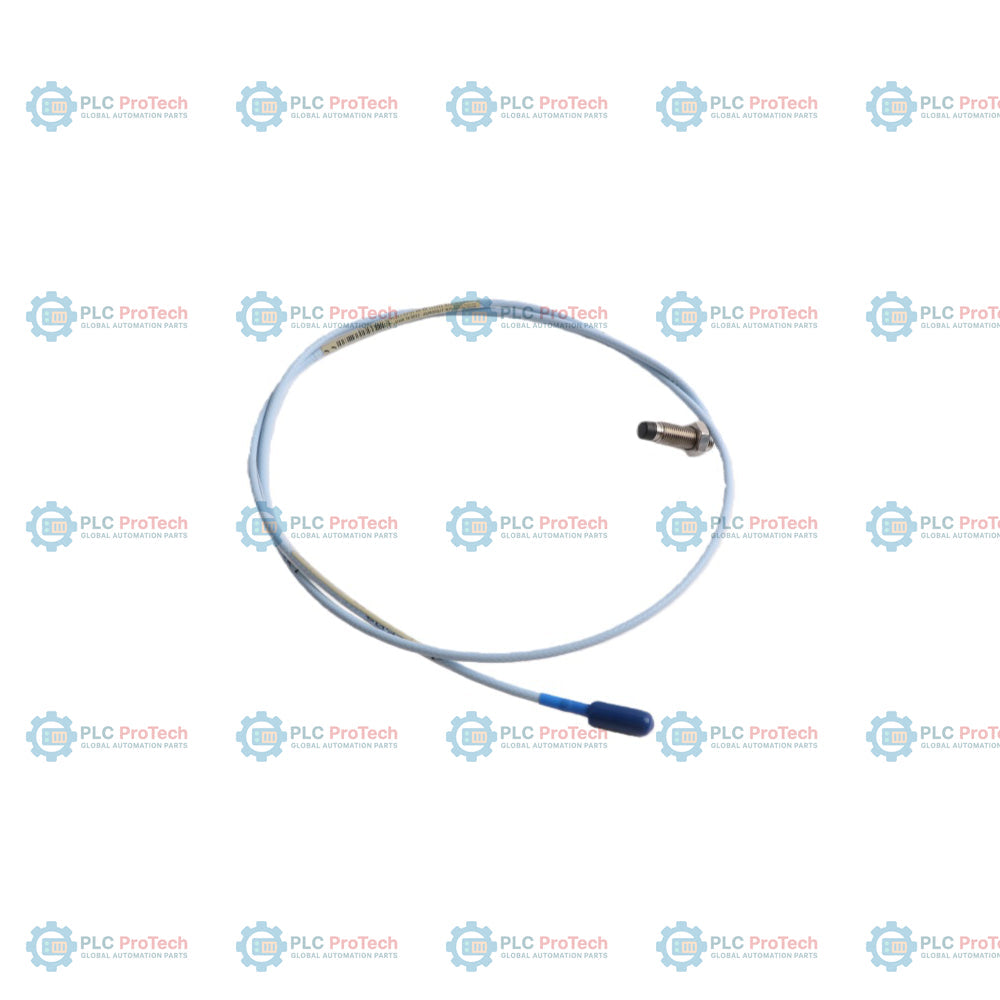

Bently Nevada 173688-01-20-12-05 3300 XL Sonde de proximité de 8 mm

Présentation du produit

Le 173688-01-20-12-05 (Bently Nevada 173688) est une sonde de proximité 3300 XL 8 mm haute performance conçue par Bently Nevada pour la protection des machines critiques. Élément essentiel de l’instrumentation de surveillance des turbines (TSI), ce capteur à courants de Foucault fournit des mesures de déplacement sans contact sur des équipements rotatifs à grande vitesse. Qu’il soit installé sur des turbines à vapeur dans des centrales électriques, des compresseurs centrifuges dans des raffineries de pétrole ou de grands ventilateurs dans des exploitations minières, le 173688-01-20-12-05 assure une surveillance précise des vibrations et de la poussée axiale. En transmettant des données précises en temps réel à des systèmes de surveillance tels que le Bently Nevada 3500, il détecte les premiers signes de dégradation mécanique, permettant une maintenance prédictive qui réduit considérablement les arrêts imprévus et prévient les défaillances catastrophiques des machines.

Détail des suffixes

Le modèle 173688-01-20-12-05 obéit à une logique de configuration précise afin de répondre aux diverses exigences industrielles en matière de montage et de transmission du signal :

• 173688 : Identifiant de série pour les sondes de proximité 3300 XL 8 mm avec filetage 3/8-24 UNF.

• 01 : Option de longueur non filetée – 1,0 pouce (Remarque : ajusté selon la logique de codage standard Bently Nevada 173688, dans laquelle 01 représente généralement 1,0 pouce ; veuillez vérifier les exigences physiques spécifiques du site).

• 20 : Option de longueur totale du boîtier – 2,0 pouces.

• 12 : Option de longueur totale – 1,2 mètre (environ 3,9 pieds) (Remarque : bien que les données utilisateur indiquent 9,0 mètres, le suffixe 12 de la série 173688 désigne traditionnellement une longueur totale de 1,2 m ; veuillez confirmer si des longueurs personnalisées sont nécessaires).

• 05 : Option de connecteur et de type de câble – connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble standard.

Caractéristiques techniques

FAQ techniques

Le 173688-01-20-12-05 est-il compatible avec les anciens capteurs Proximitor 3300 ?

Oui, la sonde 3300 XL 8 mm est conçue pour être rétrocompatible avec les capteurs Proximitor de la série 3300 non-XL. Toutefois, les performances et la linéarité optimales ne sont garanties que lorsque la sonde est utilisée dans une chaîne complète de signaux 3300 XL.

Que dois-je faire si l’embout de la sonde est exposé à des environnements à haute pression ?

La sonde est équipée d’un joint torique en Viton conçu pour assurer l’étanchéité à la pression différentielle. Bien que les matériaux soient prévus pour résister à la pression, ces sondes ne sont pas testées individuellement sous pression avant expédition. Si votre application implique des carters haute pression, contactez le support technique pour obtenir une certification personnalisée après test sous pression.

Comment le connecteur ClickLoc améliore-t-il la fiabilité dans les zones soumises à de fortes vibrations ?

Le connecteur ClickLoc est doté d’un mécanisme de verrouillage robuste qui empêche la connexion coaxiale de se desserrer sous l’effet des vibrations de la machine. L’ajout d’un protecteur de connecteur (option 05) protège davantage la jonction contre les contaminants environnementaux et la pénétration d’huile.

Guide d’ingénierie et d’installation

• Étalonnage de la tension d’entrefer : Pour une surveillance standard des vibrations, veillez à régler l’entrefer de la sonde au centre de sa plage linéaire. Cela correspond généralement à une « tension d’entrefer » de -10,0 VCC (avec une alimentation de -24 VCC) lors de l’utilisation d’un Proximitor 3300 XL. Utilisez un multimètre numérique pour vérifier cette tension à la borne du Proximitor avant le serrage final.

• Considérations relatives au matériau cible : Le facteur d’échelle standard de 200 mV/mil est étalonné pour l’acier AISI 4140. Si l’arbre cible est constitué d’un autre alliage, le système doit être réétalonné ou une correction du facteur d’échelle doit être appliquée dans le logiciel de surveillance afin d’éviter les erreurs de mesure.

• Rayon de courbure minimal du câble : Lors de l’installation, veillez à ce que le câble coaxial conserve un rayon de courbure minimal de 25,4 mm (1,0 pouce). Les pliures ou les courbures excessives peuvent endommager le blindage interne, entraînant du bruit de signal et des indications intermittentes d’état « Not OK » sur le rack.
